Едрогабаритна кабелна скара WKSG 110 V2A не | 6000 | 500 | 2
morepic-1 morepic-2 morepic-3

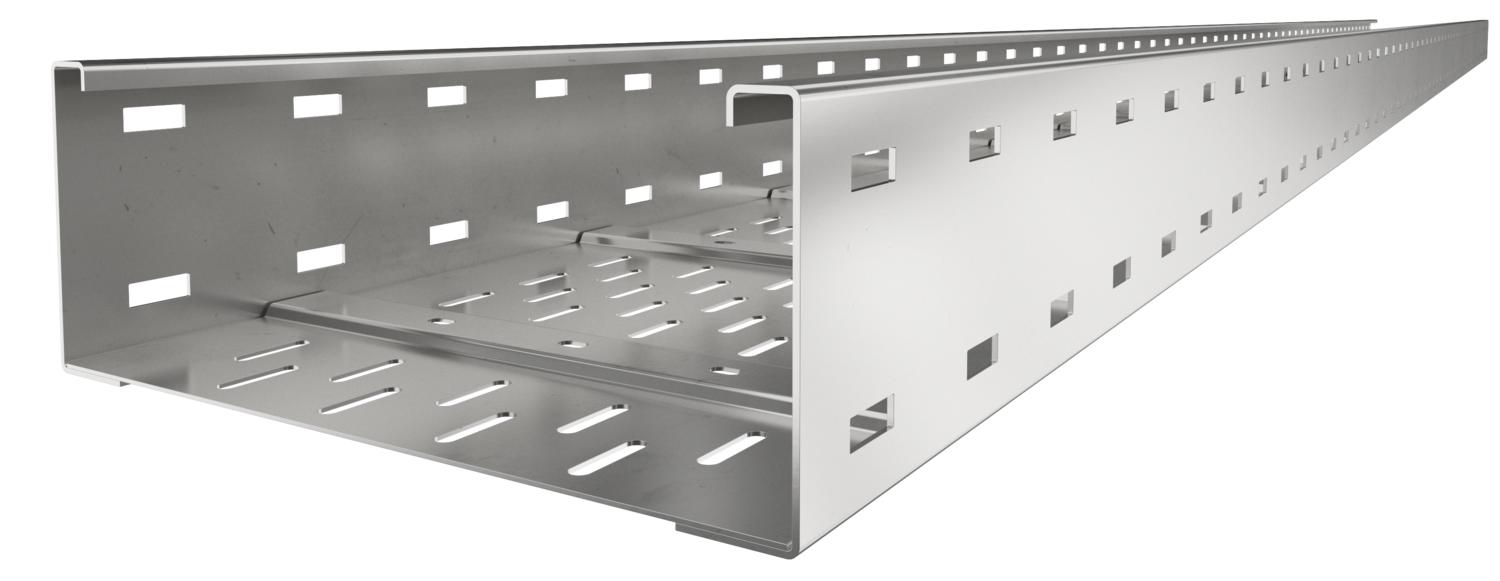

Едрогабаритна кабелна скара WKSG 110 V2A

Кат. № 6098173 | Електронен артикулен номер (EAN) 4012195683568

не
6000 mm
2 mm
Описание на продукта
Описание на продукта
Система перфорирани едрогабаритни кабелни скари с височина на борда 110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Надлъжните съединители тип WRVL 110 се поръчват съответно отделно.

  • Магнитно затихване чрез екраниране
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA декларация за съответствие
  • Едрогабаритна кабелна скара, височина на борда 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Технически данни

Технически данни

Вид на съединителя система за носене на кабели завинтено
Дебелина на ламарината 2 mm
Едрогабаритно изпълнение да
Изпълнение съединител без съединители
Магнитно затихване чрез екраниране без капак 20 dB
Магнитно затихване чрез екраниране с капак 50 dB
Материал Неръждаема стомана, 1.4301
Монтажни отвори в основата да
Неръждаема стомана, байцвана не
Повърхност без покритие, за допълнителна обработка
Полезна дължина 6000 mm
Полезно сечение 511 cm²
Полезно сечение 51100 mm²
Размер 110 X 500
Размери 110x500x6000
Странична перфорация да
Съхраняване на функционалността не
Цвят неръждаема стомана

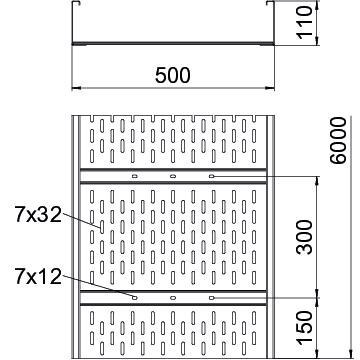

Размери

Височина 110 mm
Дължина 6000 mm
Размер B 500 mm
Размер L 6000 mm
Ширина 500 mm

Натоварвания

Отстояние 1,5 kN/m
Отстояние 3,0 м 2,9 kN/m
Отстояние 3,5 м 2,43 kN/m
Отстояние 4,0 м 2 kN/m
Отстояние 4,5 м 1,72 kN/m
Отстояние 6,0 м 1 kN/m
Отстояние 7,0 м 0,7 kN/m
Отстояние 8,0 м 0,4 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата 52,7155 кг CO2e / 1 Метър
CO₂ Footprint (GWP) 52,7155 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване голямогабаритна кабелна скара тип WKSG 110.

Диаграма на натоварване голямогабаритна кабелна скара тип WKSG 110.
Всички типове

Всички типове

Тип Съхраняване на функционалността Дължина Ширина Дебелина на ламарината Кат. № Количество мин. VKE
WKSG 120 A2 не 6000 mm 200 mm 2 mm 6098161
6 m
WKSG 130 A2 не 6000 mm 300 mm 2 mm 6098165
6 m
WKSG 140 A2 не 6000 mm 400 mm 2 mm 6098169
6 m
WKSG 150 A2 не 6000 mm 500 mm 2 mm 6098173
6 m
WKSG 160 A2 не 6000 mm 600 mm 2 mm 6098177
6 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета V2A Капак със затварящи ключета V2A WDRL 1116 50 A2 6227366
3 m
Надлъжен съединител 110 за едрогабаритни кабелни системи V2A Надлъжен съединител 110 за едрогабаритни кабелни системи V2A WRVL 110 A2 6091229
2 Брой
Ъглов съединител 110 V2A Ъглов съединител 110 V2A WRWVK 110 A2 6091393
2 Брой
Дънна планка за челни снадки V2A Дънна планка за челни снадки V2A SSLB 500 A2 7070373
20 Брой
Шарнирен съединител 110 за едрогабаритна кабелна система V2A Шарнирен съединител 110 за едрогабаритна кабелна система V2A WRGV 110 A2 6091338
2 Брой
Ъглова приставка110 V2A, за едрогабаритни кабелни скари Ъглова приставка110 V2A, за едрогабаритни кабелни скари WEAS 110 A2 6098483
1 Брой
Разделителна стена 85 V2A Разделителна стена 85 V2A TSG 85 A2 6062173
3 m
