Едрогабаритна кабелна стълба WKLG 110 FT
Кат. № 6311059 | Електронен артикулен номер (EAN) 4012196883332
- Описание на продукта
-
Описание на продуктаЕдрогабаритна стълба за кабели с перфориран борд с височина 110 мм. Закрепване на кабели и проводници със скоба за кабелен сноп тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
Надлъжните съединители WRVL 110 се поръчват отделно.
-
- Технически данни
-
Технически данни
CO2 отпечатък (GWP) от люлка до портата 12,6394 кг CO2e / 1 Метър Височина 110 mm Дебелина на борда 2 mm Дължина 6000 mm Едрогабаритно изпълнение да Закрепване на шпросата напълно занитено Изпълнение на страничния борд Профил (отворен) Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Отстояние 1,1 kN/m Отстояние 3,0 м 2,5 kN/m Отстояние 3,5 м 1,98 kN/m Отстояние 4,0 м 1,6 kN/m Отстояние 4,5 м 1,31 kN/m Отстояние 6,0 м 0,8 kN/m Отстояние 7,0 м 0,4 kN/m Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 186 cm² Полезно сечение 18600 mm² Размер 110 x 200 Размер на шлица на шпроса 17,00 Размер B 200 mm Размер L 6000 mm Размери 110x200x6000 Странична перфорация да Съхраняване на функционалността не Цвят цвят цинк Ширина 200 mm Технически данни
Диаграма на натоварване за едрогабаритнa кабелна стълба тип WKLG 110
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета DD
WDRL 1116 20 DD 6227600 3 m
Надлъжен съединител 110 за едрогабаритни кабелни системи FT
WRVL 110 FT 6091180 2 Брой
Предпазна капачка 110 за едрогабаритна кабелна стълба
SKHW 110 OR 6310398 20 Чифт
Шарнирен съединител 110 за едрогабаритна кабелна система FT
WRGV 110 FT 6091334 2 Брой
Разделителна стена 85 DD
TSG 85 DD 6062331 3 m
Ъгъл 90° 110 FТ
WLB 90 112 FT 6312438 1 Брой
T-отклонение 110 FT
WLT 1120 FT 6312713 1 Брой

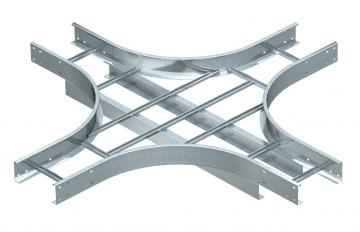

Кръстовидно отклонение 110 FT
WLK 1120 FT 6312934 1 Брой - Изтегляния
-
Спецификация WKLG 1120 FT / 6311059 , 0.36MB , pdfЕС Декларация за съответствие WKLG 1120 FT / 6311059 , 0.14MB , pdfДекларация за съответствие Великобритания WKLG 1120 FT / 6311059 , 0.09MB , pdfREACH Декларация за съответствие WKLG 1120 FT / 6311059 , 0.12MB , pdfRoHS Декларация за съответствие WKLG 1120 FT / 6311059 , 0.12MB , pdfДекларация за екологичен продукт (EPD) WKLG 1120 FT / 6311059 , 1.48MB , pdfРъководство за монтаж Wide span cable ladders , 7.96MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
