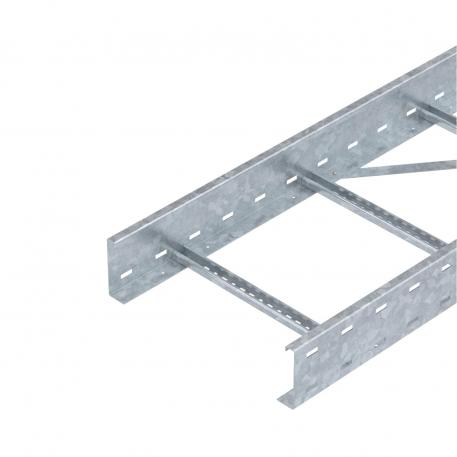

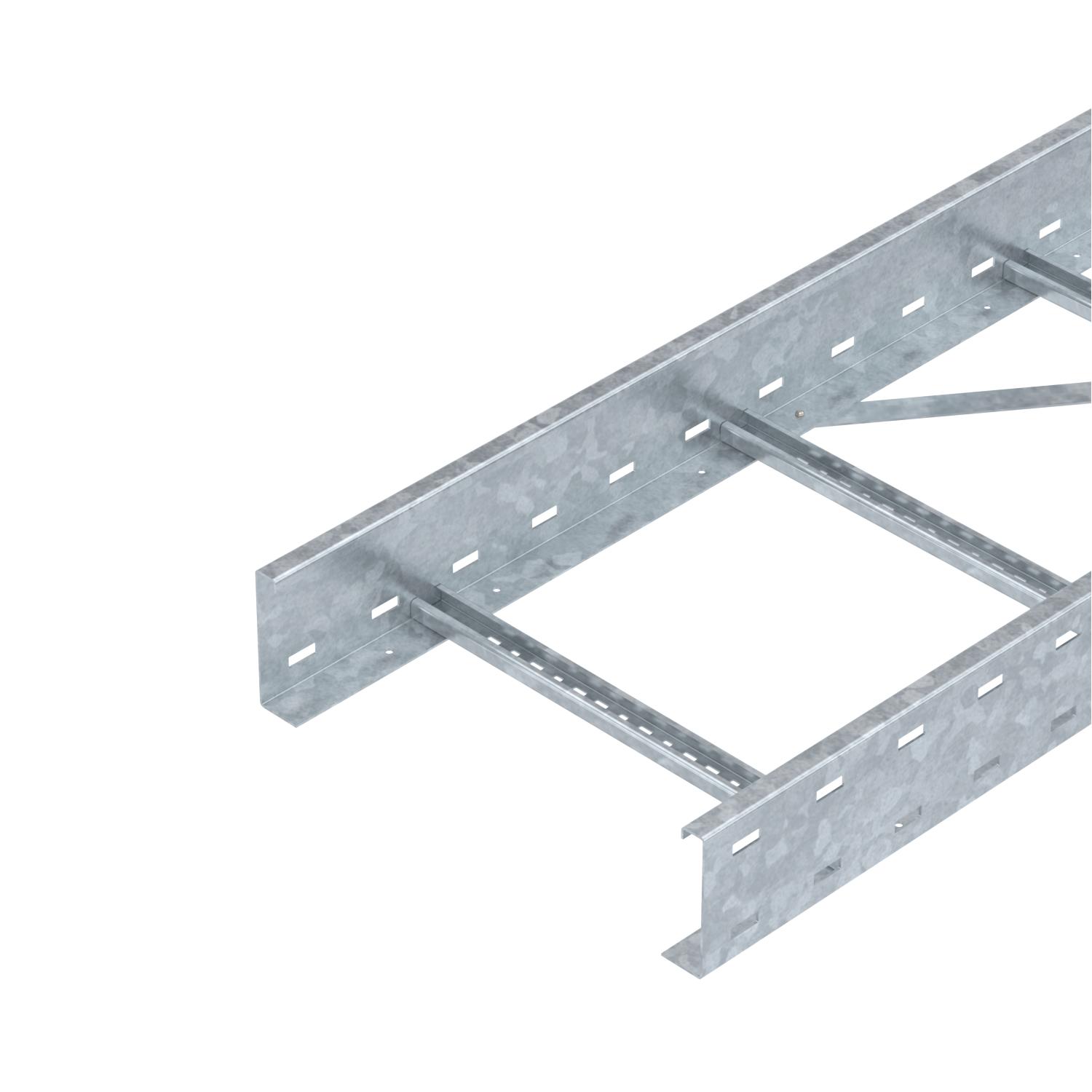

Едрогабаритна кабелна стълба WKLG 110 FT
Кат. № 6311067 | Електронен артикулен номер (EAN) 4012196883455
- Описание на продукта
-
Описание на продуктаЕдрогабаритна стълба за кабели с перфориран борд с височина 110 мм. Закрепване на кабели и проводници със скоба за кабелен сноп тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
Надлъжните съединители WRVL 110 се поръчват отделно.
-
- Технически данни
-
Технически данни
Дебелина на борда 2 mm Едрогабаритно изпълнение да Закрепване на шпросата напълно занитено Изпълнение на страничния борд Профил (отворен) Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 37600 mm² Полезно сечение 376 cm² Размер 110 x 400 Размери 110x400x6000 Странична перфорация да Съхраняване на функционалността не Цвят цвят цинк Размери

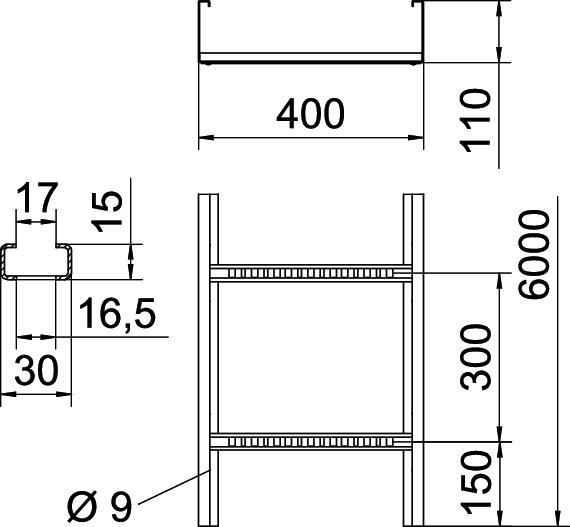

Височина 110 mm Дължина 6000 mm Размер на шлица на шпроса 17,00 Размер B 400 mm Размер L 6000 mm Ширина 400 mm Натоварвания
Отстояние 1,5 kN/m Отстояние 3,0 м 2,9 kN/m Отстояние 3,5 м 2,48 kN/m Отстояние 4,0 м 2,1 kN/m Отстояние 4,5 м 1,78 kN/m Отстояние 6,0 м 1 kN/m Отстояние 7,0 м 0,7 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 13,9983 кг CO2e / 1 Метър CO₂ Footprint (GWP) 13,9983 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване за едрогабаритнa кабелна стълба тип WKLG 110
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета DD
WDRL 1116 40 DD 6227608 3 m
Надлъжен съединител 110 за едрогабаритни кабелни системи FT
WRVL 110 FT 6091180 2 Брой
Предпазна капачка 110 за едрогабаритна кабелна стълба
SKHW 110 OR 6310398 20 Чифт
Шарнирен съединител 110 за едрогабаритна кабелна система FT
WRGV 110 FT 6091334 2 Брой
Разделителна стена 85 DD
TSG 85 DD 6062331 3 m
Ъгъл 90° 110 FТ
WLB 90 114 FT 6312454 1 Брой
T-отклонение 110 FT
WLT 1140 FT 6312748 1 Брой
Кръстовидно отклонение 110 FT
WLK 1140 FT 6312950 1 Брой - Изтегляния
-
