Едрогабаритна кабелна стълба WKLG 110 V4A
Кат. № 6311229 | Електронен артикулен номер (EAN) 4012195403135
- Описание на продукта
-

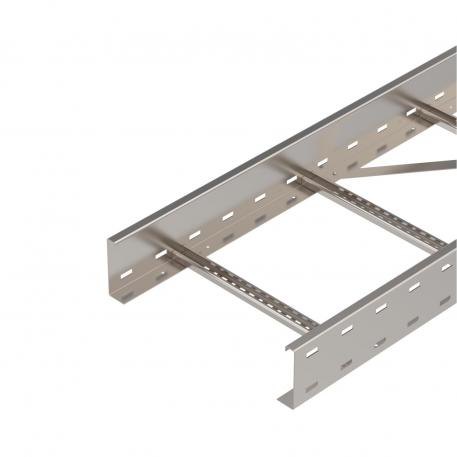

Описание на продуктаЕдрогабаритна стълба за кабели с перфориран борд с височина 110 мм. Закрепване на кабели и проводници със скоба за кабелен сноп тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
Надлъжните съединители WRVL 110 се поръчват отделно.
-
- Технически данни
-
Технически данни
Дебелина на борда 2 mm Едрогабаритно изпълнение да Закрепване на шпросата напълно занитено Изпълнение на страничния борд Профил (отворен) Изпълнение на шпросите Перфориран профил Материал Неръждаема стомана 1.4571 Неръждаема стомана, байцвана не Повърхност без покритие, за допълнителна обработка Полезно сечение 376 cm² Полезно сечение 37600 mm² Размер 110 x 400 Размери 110x400x6000 Странична перфорация да Съхраняване на функционалността не Цвят неръждаема стомана Размери
Височина 110 mm Дължина 6000 mm Размер на шлица на шпроса 17,00 Размер B 400 mm Размер L 6000 mm Ширина 400 mm Натоварвания
Отстояние 1,1 kN/m Отстояние 3,0 м 2,3 kN/m Отстояние 3,5 м 1,9 kN/m Отстояние 4,0 м 1,6 kN/m Отстояние 4,5 м 1,33 kN/m Отстояние 6,0 м 0,8 kN/m Отстояние 7,0 м 0,4 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 30,6051 кг CO2e / 1 Метър CO₂ Footprint (GWP) 30,6051 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване за едрогабаритнa кабелна стълба тип WKLG 110
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 110 за едрогабаритни кабелни системи V4A
WRVL 110 A4 6091234 2 Брой
Ъглов съединител 110 V4A
WRWVK 110 A4 6091397 2 Брой
Шарнирен съединител 110 за едрогабаритна кабелна система V4A
WRGV 110 A4 6091343 2 Брой
Ъгъл 90° 110 V4A
WLB 90 114 A4 6312554 1 Брой
Т-отклонение 110 V4A
WLT 1140 A4 6312819 1 Брой - Изтегляния
-
Спецификация WKLG 1140 A4 / 6311229 , 0.30MB , pdfЕС Декларация за съответствие WKLG 1140 A4 / 6311229 , 0.14MB , pdfДекларация за съответствие Великобритания WKLG 1140 A4 / 6311229 , 0.09MB , pdfREACH Декларация за съответствие WKLG 1140 A4 / 6311229 , 0.12MB , pdfRoHS Декларация за съответствие WKLG 1140 A4 / 6311229 , 0.13MB , pdfДекларация за екологичен продукт (EPD) WKLG 1140 A4 / 6311229 , 2.03MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdfРъководство за монтаж Wide span cable ladders , 7.96MB , pdf
