Едрогабаритна кабелна стълба WKLG 110 V4A 6000 | 500 | 2 | не
morepic-1 morepic-2 video-1 video-2

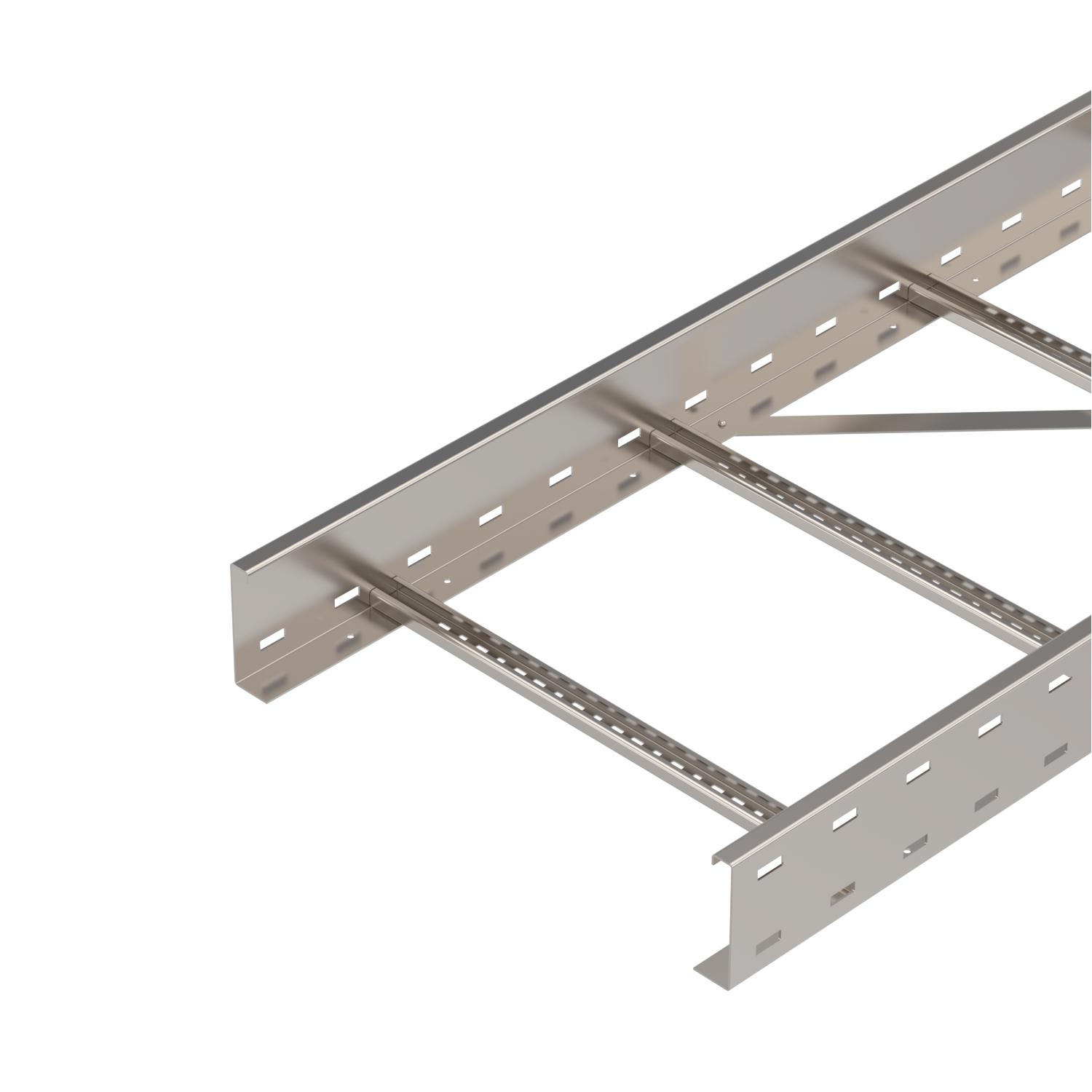

Едрогабаритна кабелна стълба WKLG 110 V4A

Кат. № 6311231 | Електронен артикулен номер (EAN) 4012195866329

6000 mm
2 mm
не
Описание на продукта
Описание на продукта
Едрогабаритна стълба за кабели с перфориран борд с височина 110 мм. Закрепване на кабели и проводници със скоба за кабелен сноп тип 2056.


Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.

Надлъжните съединители WRVL 110 се поръчват отделно.

  • Магнитно затихване чрез екраниране
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA декларация за съответствие
  • Едрогабаритна кабелна стълба, височина на борда 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Технически данни

Технически данни

CO2 отпечатък (GWP) от люлка до портата 32,0228 кг CO2e / 1 Метър
Височина 110 mm
Дебелина на борда 2 mm
Дължина 6000 mm
Едрогабаритно изпълнение да
Закрепване на шпросата напълно занитено
Изпълнение на страничния борд Профил (отворен)
Изпълнение на шпросите Перфориран профил
Материал Неръждаема стомана 1.4571
Неръждаема стомана, байцвана не
Отстояние 1,1 kN/m
Отстояние 3,0 м 2,3 kN/m
Отстояние 3,5 м 1,9 kN/m
Отстояние 4,0 м 1,6 kN/m
Отстояние 4,5 м 1,33 kN/m
Отстояние 6,0 м 0,8 kN/m
Отстояние 7,0 м 0,4 kN/m
Повърхност без покритие, за допълнителна обработка
Полезно сечение 471 cm²
Полезно сечение 47100 mm²
Размер на шлица на шпроса 17,00
Размер B 500 mm
Размер L 6000 mm

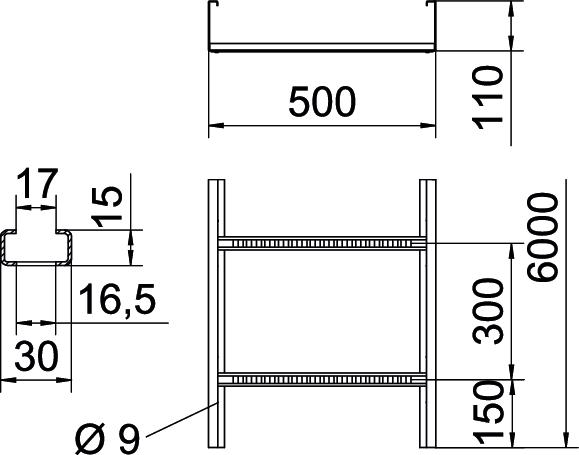

Размери 110x500x6000
Странична перфорация да
Съхраняване на функционалността не
Цвят неръждаема стомана
Ширина 500 mm

Технически данни

Диаграма на натоварване за едрогабаритнa кабелна стълба тип WKLG 110

Диаграма на натоварване за едрогабаритнa кабелна стълба тип WKLG 110
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Всички типове

Всички типове

Тип Дължина Ширина Дебелина на борда Съхраняване на функционалността Кат. № Количество мин. VKE
WKLG 1120 A4 6000 mm 200 mm 2 mm не 6311225
6 m
WKLG 1130 A4 6000 mm 300 mm 2 mm не 6311227
6 m
WKLG 1140 A4 6000 mm 400 mm 2 mm не 6311229
6 m
WKLG 1150 A4 6000 mm 500 mm 2 mm не 6311231
6 m
WKLG 1160 A4 6000 mm 600 mm 2 mm не 6311233
6 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 110 за едрогабаритни кабелни системи V4A Надлъжен съединител 110 за едрогабаритни кабелни системи V4A WRVL 110 A4 6091234
2 Брой
Ъгъл 90° 110 V4A Ъгъл 90° 110 V4A WLB 90 115 A4 6312556
1 Брой
