Кабелен щуцер, метрична резба, черен
Кат. № 2022885 | Електронен артикулен номер (EAN) 4012195535638
- Описание на продукта
-
Описание на продуктаНай-бързият и удобен начин за осигуряване непропускливост и устойчивост на опън на кабелите при разклонителни и инсталационни кутии е използването на кабелните щуцери V-TEC VM на OBO. С интегрирания уплътнителен ръб и специалната ламелна конструкция се постига степен на защита IP68. Устойчивостта на опън и непрпускливостта са тествани съгл. DIN EN 62444.
Резбата може да бъде метрична или PG - универсално приложима. Веднъж монтирана, инсталацията е вечна: оптимално подбрана резбата с правилна стъпка осигурява трайна виброустойчивост.
Приложение: от разклонителни кутии в жилищни помещения до разпределителни табла в промишлени обекти
Температурен диапазон в зоната на приложение: -20°C bis +65°C
-
- Технически данни
-
Въглероден отпечатък CO2 (Product Carbon Footprint)

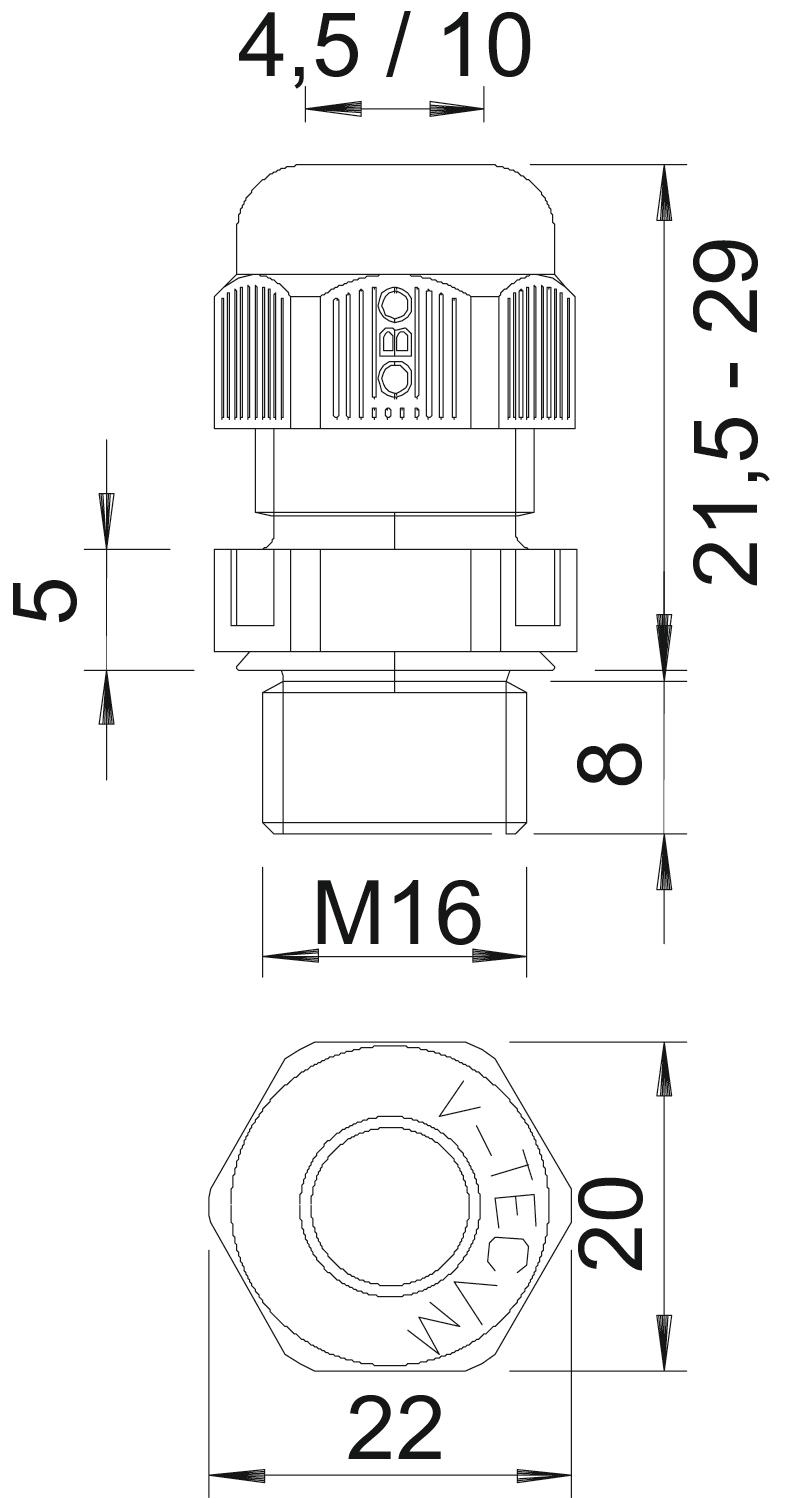

CO2 отпечатък (GWP) от люлка до портата 0,0302 кг CO2e / 1 брой без халогени да Взривозащитено не Вид на уплътнението Уплътнителен пръстен Дължина на резбата 8 mm За взривоопасна зона Не за взривоопасна зона газ Не за взривоопасна зона прах Не Защита от огъване не Изпълнение прав Материал Полиамид неподдържащ горене материал VDE 0471/DIN 695 част 2-1, температура на изпитване 650°C Нестабилен въртящ момент 2 Nm Номинален размер на резбата 16 Осигуряване на кабела против опън да Разделящ се щуцер не Размер E 22 mm Размер L макс. 29 mm Размер L мин. 21,5 mm Размер на гаечния ключ 20 Размер L1 8 mm Размер L2 5 mm Размери M16 Резба M16 x 1,5 С насрещна гайка не свръзка за плоски кабели не Система на резбата метричен Степен на защита IP68 Стъпка на резбата 1,5 mm Температурен диапазон при приложение макс. 65 °C Температурен диапазон при приложение мин. -20 °C Укрепен със стъклени влакна не Универсално уплътнение не Уплътнителен участък D макс. 10 mm Уплътнителен участък D мин. 4,5 mm Устойчиво на удар не Цвят черно Шестограм - големина на ъгъла 22 mm - Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE

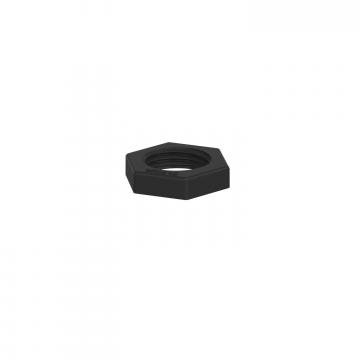

Насрещна гайка, метрична резба, черна
116 M16 SW PA 2049074 100 Брой - Изтегляния
-
Спецификация V-TEC VM16 SW / 2022885 , 0.26MB , pdfЕС Декларация за съответствие V-TEC VM16 SW / 2022885 , 0.13MB , pdfДекларация за съответствие Великобритания V-TEC VM16 SW / 2022885 , 0.09MB , pdfREACH Декларация за съответствие V-TEC VM16 SW / 2022885 , 0.12MB , pdfRoHS Декларация за съответствие V-TEC VM16 SW / 2022885 , 0.13MB , pdfСЕРТИФИКАТ ПО VDE VDE маркировка за V-TEC VM , 0.17MB , pdfСЕРТИФИКАТ ПО VDE DNV маркировка V-TEC VM , 0.03MB , pdfСЕРТИФИКАТ ПО VDE DNV сертификат V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfСЕРТИФИКАТ ПО VDE UL сертификат V-TEC VM , 0.04MB , pdf
