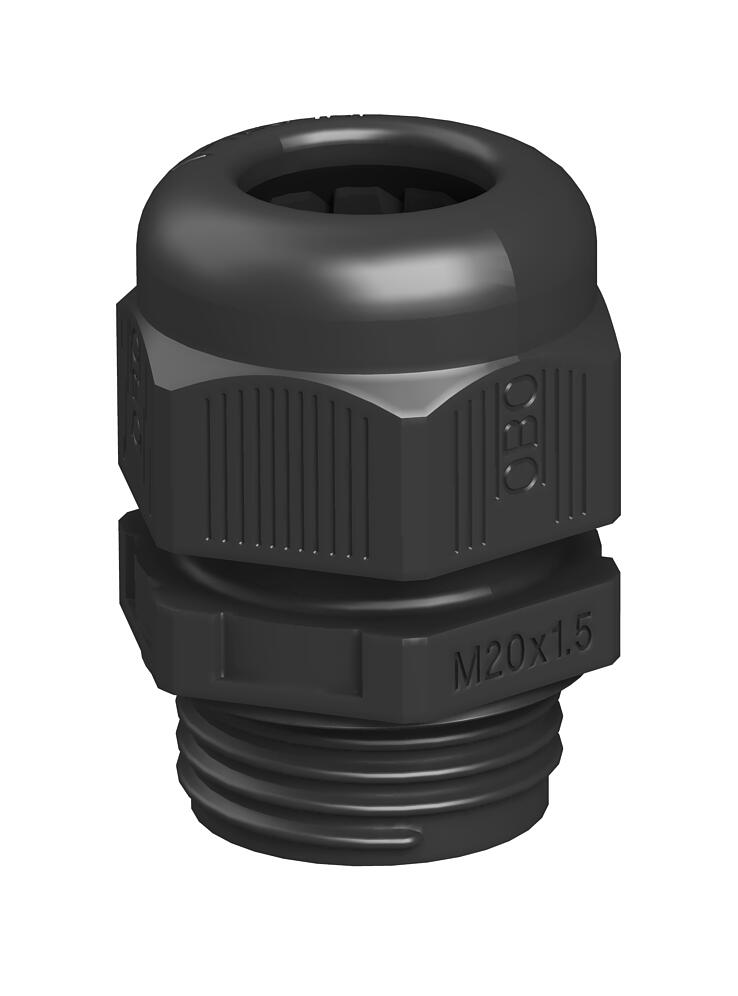

Кабелен щуцер, метрична резба, черен
Кат. № 2022887 | Електронен артикулен номер (EAN) 4012195535690
- Описание на продукта
-
Описание на продуктаНай-бързият и удобен начин за осигуряване непропускливост и устойчивост на опън на кабелите при разклонителни и инсталационни кутии е използването на кабелните щуцери V-TEC VM на OBO. С интегрирания уплътнителен ръб и специалната ламелна конструкция се постига степен на защита IP68. Устойчивостта на опън и непрпускливостта са тествани съгл. DIN EN 62444.
Резбата може да бъде метрична или PG - универсално приложима. Веднъж монтирана, инсталацията е вечна: оптимално подбрана резбата с правилна стъпка осигурява трайна виброустойчивост.
Приложение: от разклонителни кутии в жилищни помещения до разпределителни табла в промишлени обекти
Температурен диапазон в зоната на приложение: -20°C bis +65°C
-
- Технически данни
-
Технически данни
без халогени да Взривозащитено не Вид на уплътнението Уплътнителен пръстен Дължина на резбата 10 mm За взривоопасна зона Не за взривоопасна зона газ Не за взривоопасна зона прах Не Защита от огъване не Изпълнение прав Материал Полиамид неподдържащ горене материал VDE 0471/DIN 695 част 2-1, температура на изпитване 650°C Нестабилен въртящ момент 3,8 Nm Номинален размер на резбата 20 Осигуряване на кабела против опън да Продуктова серия V-TEC VM Разделящ се щуцер не Размер на гаечния ключ 24 Размери M20 Резба M20 x 1,5 С насрещна гайка не свръзка за плоски кабели не Система на резбата метричен Степен на защита IP68 Стъпка на резбата 1,5 mm Съответствие с ROHS да Температурен диапазон при приложение макс. 65 °C Температурен диапазон при приложение мин. -20 °C Укрепен със стъклени влакна не Универсално уплътнение не Уплътнителен участък D макс. 13 mm Уплътнителен участък D мин. 6 mm Устойчиво на удар не Цвят черно Шестограм - големина на ъгъла 27 mm Размери

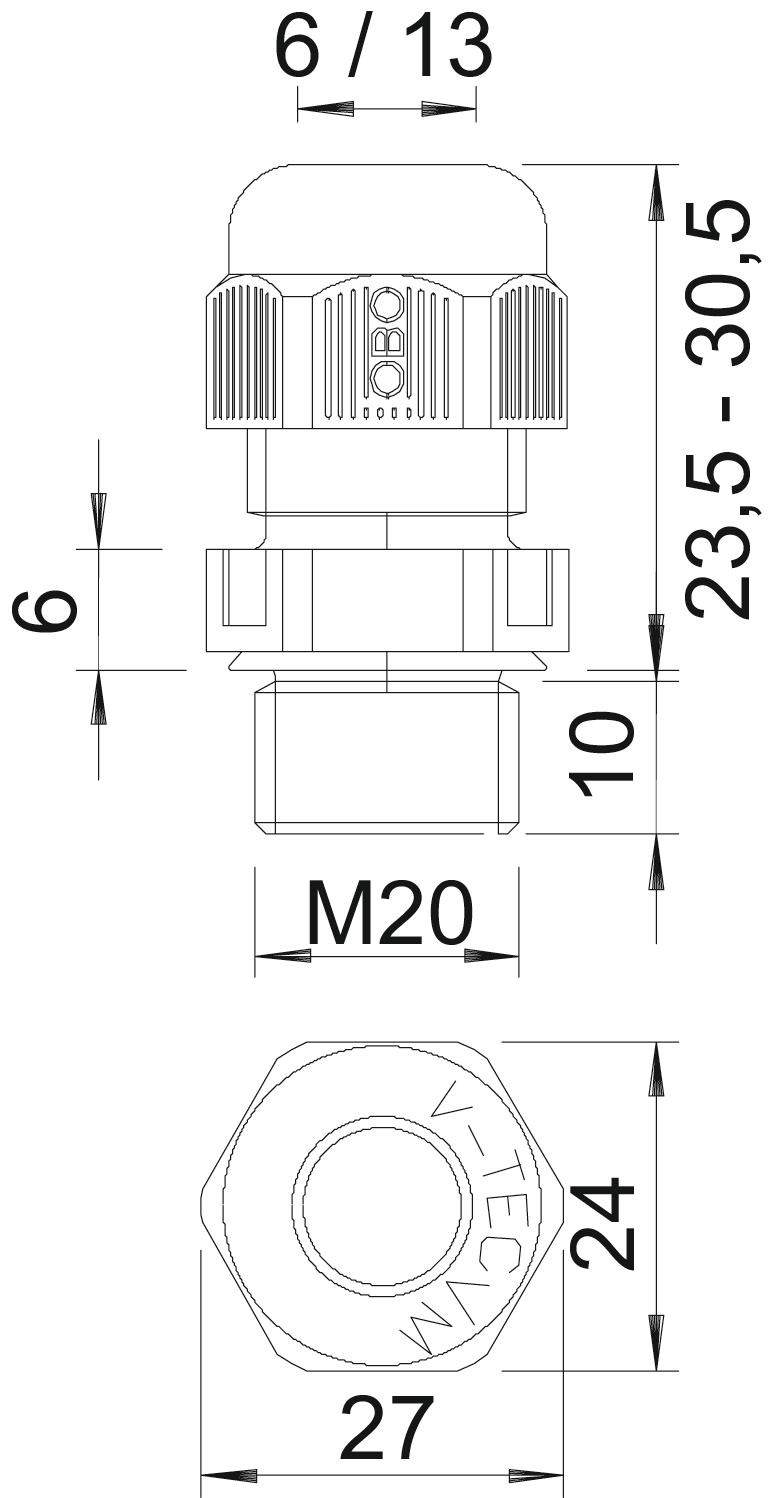

Размер E 27 mm Размер L макс. 30,5 mm Размер L мин. 23,5 mm Размер L1 9 mm Размер L2 5 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 0,0422 кг CO2e / 1 брой CO₂ Footprint (GWP) 0,0422 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE

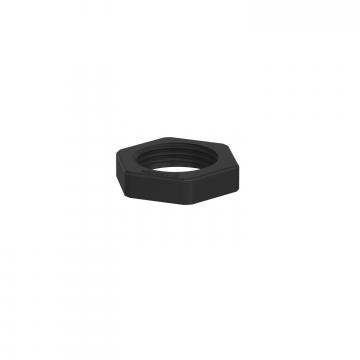

Насрещна гайка, метрична резба, черна
116 M20 SW PA 2049082 100 Брой - Изтегляния
-
