Кабелен щуцер, PG-резба, светлосив
Кат. № 2024748 | Електронен артикулен номер (EAN) 4012195446958
- Описание на продукта
-
Описание на продуктаНай-бързият и удобен начин за осигуряване непропускливост и устойчивост на опън на кабелите при разклонителни и инсталационни кутии е използването на кабелните щуцери V-TEC VM на OБO. С интегрирания уплътнителен ръб и специалната ламелна конструкция се постига степен на защита IP68. Устойчивостта на опън и непрпускливостта са тествани съгл. DIN EN 62444.
Свързващата резба е с PG-размер. Веднъж монтирана, инсталацията е вечна: оптимално подбрана резбата с правилна стъпка осигурява трайна виброустойчивост.
Приложение: от разклонителни кутии в жилищни помещения до разпределителни табла в промишлени обекти.
Температурен диапазон в зоната на приложение: -20°C bis +65°C
-
- Технически данни
-
Технически данни

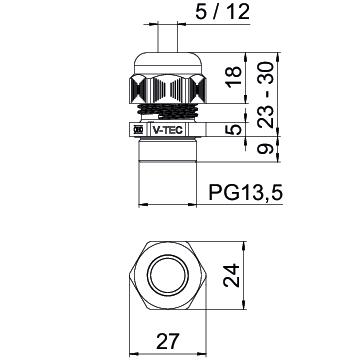

CO₂ отпечатък (GWP) от люлка до портата 0,0476 кг CO₂e / 1 брой без халогени да Взривозащитено не Вид на уплътнението Уплътнителен пръстен Дължина на резбата 9 mm За взривоопасна зона Не за взривоопасна зона газ Не за взривоопасна зона прах Не Защита от огъване не Изпълнение прав Материал Полиамид Нестабилен въртящ момент 2,5 Nm Номинален размер на резбата 13,5 Осигуряване на кабела против опън да Разделящ се щуцер не Размер E 27 mm Размер L макс. 30 mm Размер L мин. 23 mm Размер L3 18 mm Размер на гаечния ключ 24 Размер L1 9 mm Размер L2 5 mm Размери PG13,5 Резба Pg 13,5 С насрещна гайка не свръзка за плоски кабели не Система на резбата PG Степен на защита IP68 Стъпка на резбата 1,41 mm Температурен диапазон при приложение макс. 65 °C Температурен диапазон при приложение мин. -20 °C Укрепен със стъклени влакна не Универсално уплътнение не Уплътнителен участък D макс. 12 mm Уплътнителен участък D мин. 5 mm Устойчиво на удар не Цвят светлосиво; RAL 7035 Шестограм - големина на ъгъла 27 mm - Всички типове
-
Всички типове
- Изтегляния
-
Спецификация V-TEC PG13 LGR / 2024748 , 0.24MB , pdfЕС Декларация за съответствие V-TEC PG13 LGR / 2024748 , 0.13MB , pdfЕС Декларация за съответствие ЕС Декларация за съответствие ,Декларация за съответствие Великобритания V-TEC PG13 LGR / 2024748 , 0.09MB , pdfREACH Декларация за съответствие V-TEC PG13 LGR / 2024748 , 0.12MB , pdfRoHS Декларация за съответствие V-TEC PG13 LGR / 2024748 , 0.12MB , pdfСЕРТИФИКАТ ПО VDE DNV маркировка V-TEC VM , 0.03MB , pdf
