Кабелен щуцер, PG-резба, светлосив
Кат. № 2024705 | Електронен артикулен номер (EAN) 4012195446774
- Описание на продукта
-
Описание на продуктаНай-бързият и удобен начин за осигуряване непропускливост и устойчивост на опън на кабелите при разклонителни и инсталационни кутии е използването на кабелните щуцери V-TEC VM на OБO. С интегрирания уплътнителен ръб и специалната ламелна конструкция се постига степен на защита IP68. Устойчивостта на опън и непрпускливостта са тествани съгл. DIN EN 62444.
Свързващата резба е с PG-размер. Веднъж монтирана, инсталацията е вечна: оптимално подбрана резбата с правилна стъпка осигурява трайна виброустойчивост.
Приложение: от разклонителни кутии в жилищни помещения до разпределителни табла в промишлени обекти.
Температурен диапазон в зоната на приложение: -20°C bis +65°C
-
- Технически данни
-
Технически данни

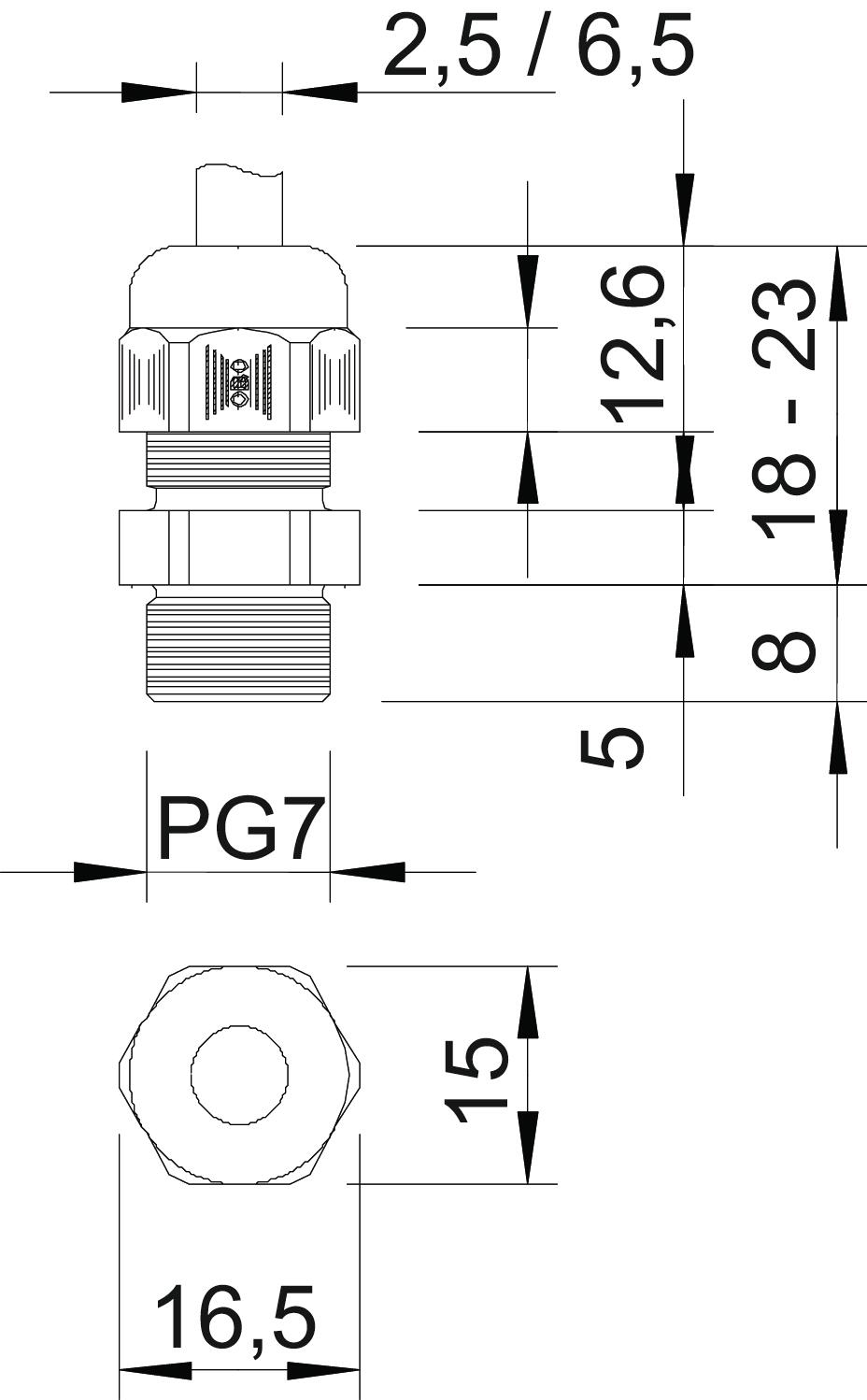

CO₂ отпечатък (GWP) от люлка до портата 0,0211 кг CO₂e / 1 брой без халогени да Взривозащитено не Вид на уплътнението Уплътнителен пръстен Дължина на резбата 8 mm За взривоопасна зона Не за взривоопасна зона газ Не за взривоопасна зона прах Не Защита от огъване не Изпълнение прав Материал Полиамид Нестабилен въртящ момент 1,67 Nm Номинален размер на резбата 7 Осигуряване на кабела против опън да Разделящ се щуцер не Размер E 16,5 mm Размер L макс. 23 mm Размер L мин. 18 mm Размер L3 12,6 mm Размер на гаечния ключ 15 Размер L1 8 mm Размер L2 5 mm Размери PG7 Резба Pg 7 С насрещна гайка не свръзка за плоски кабели не Система на резбата PG Степен на защита IP68 Стъпка на резбата 1,41 mm Температурен диапазон при приложение макс. 65 °C Температурен диапазон при приложение мин. -20 °C Укрепен със стъклени влакна не Универсално уплътнение не Уплътнителен участък D макс. 6,5 mm Уплътнителен участък D мин. 2,5 mm Устойчиво на удар не Цвят светлосиво; RAL 7035 Шестограм - големина на ъгъла 16,5 mm - Всички типове
-
Всички типове
