Кабелна скара BKRS 110 FS
Кат. № 6061981 | Електронен артикулен номер (EAN) 4012196147007
- Описание на продукта
-

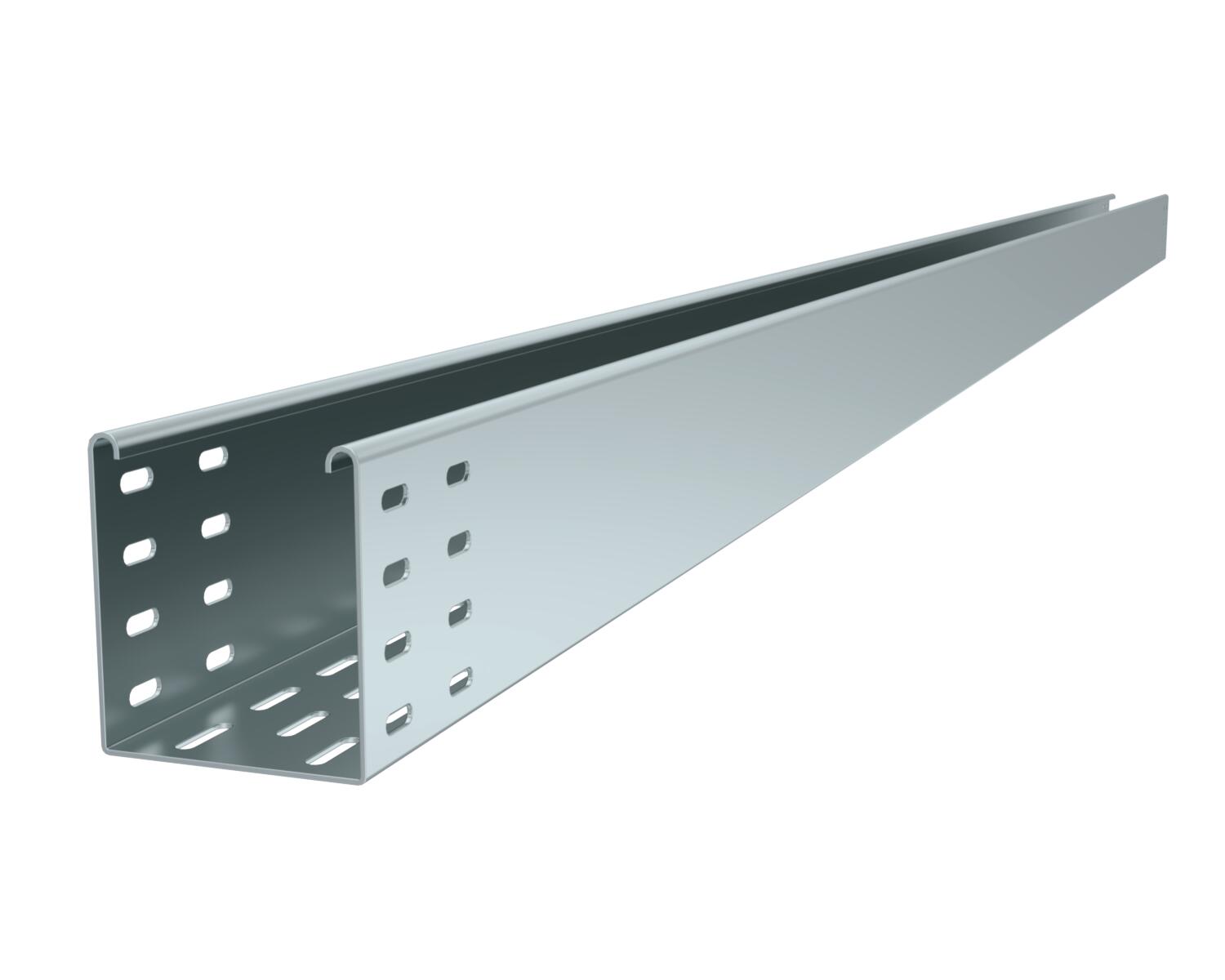

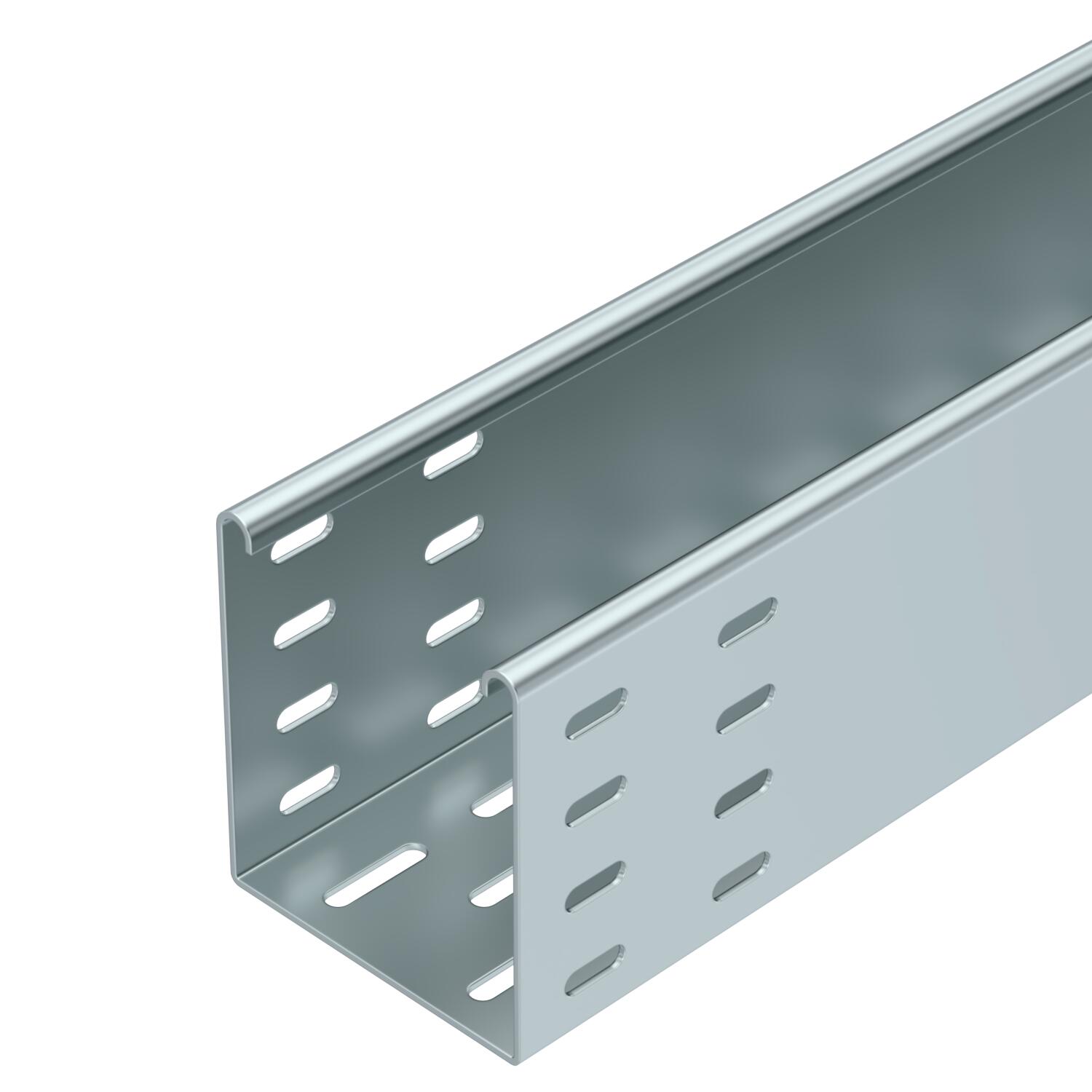

Описание на продуктаТежка, позволяваща стъпване кабелоносеща система BKRS с перфорация на дъното, височина на борда 110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
Кабелната скара има двустранна перфорация за съединители.
Надлъжните съединители се поръчват отделно, пропорционално.
-
- Технически данни
-
Технически данни

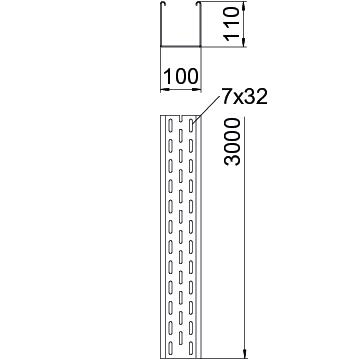

CO2 отпечатък (GWP) от люлка до портата 12,0361 кг CO2e / 1 Метър Вид на съединителя система за носене на кабели завинтено Височина 110 mm Височина 4 in Дебелина на ламарината 0,08 in Дебелина на ламарината 2 mm Дължина 3000 mm Дължина 10 ft Едрогабаритно изпълнение не Изпълнение съединител без съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 5,07 kN/m Отстояние 2,0 м 4,75 kN/m Отстояние 2,5 м 2,73 kN/m Отстояние 3,0 м 2 kN/m Повърхност Лентово поцинкованe Полезно сечение 9600 mm² Полезно сечение 96 cm² Размер H 110 mm Размер B 100 mm Размер L 3000 mm Размери 110x100x3000 с капак не Странична перфорация не Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Ширина 4 in Ширина 100 mm - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител 110 FS
RLVL 110 FS 6067131 10 Брой

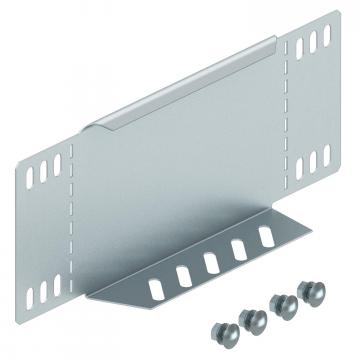

Редуцираща/крайна затваряща планка 110 FS
RWEB 110 FS 7111096 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE

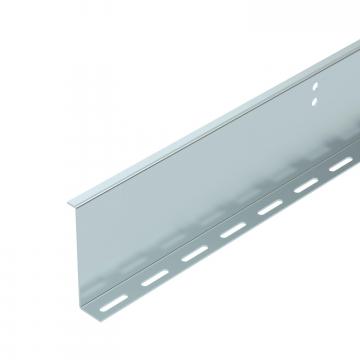

Разделителна стена, Z-образна 110 FS
TSG110Z BKRS FS 6062391 3 m - Изтегляния
-
Спецификация BKRS 1110 FS / 6061981 , 0.17MB , pdfЕС Декларация за съответствие BKRS 1110 FS / 6061981 , 0.13MB , pdfREACH Декларация за съответствие BKRS 1110 FS / 6061981 , 0.12MB , pdfRoHS Декларация за съответствие BKRS 1110 FS / 6061981 , 0.13MB , pdfДекларация за екологичен продукт (EPD) BKRS 1110 FS / 6061981 , 1.48MB , pdfСЕРТИФИКАТ ПО VDE UL-сертификат за кабелни скари BKRS , 0.24MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdfРъководство за монтаж BKRS walkable cable tray systems , 5.36MB , pdf
