Кабелна скара BKRS 110 FS
Кат. № 6061983 | Електронен артикулен номер (EAN) 4012196147038
- Описание на продукта
-

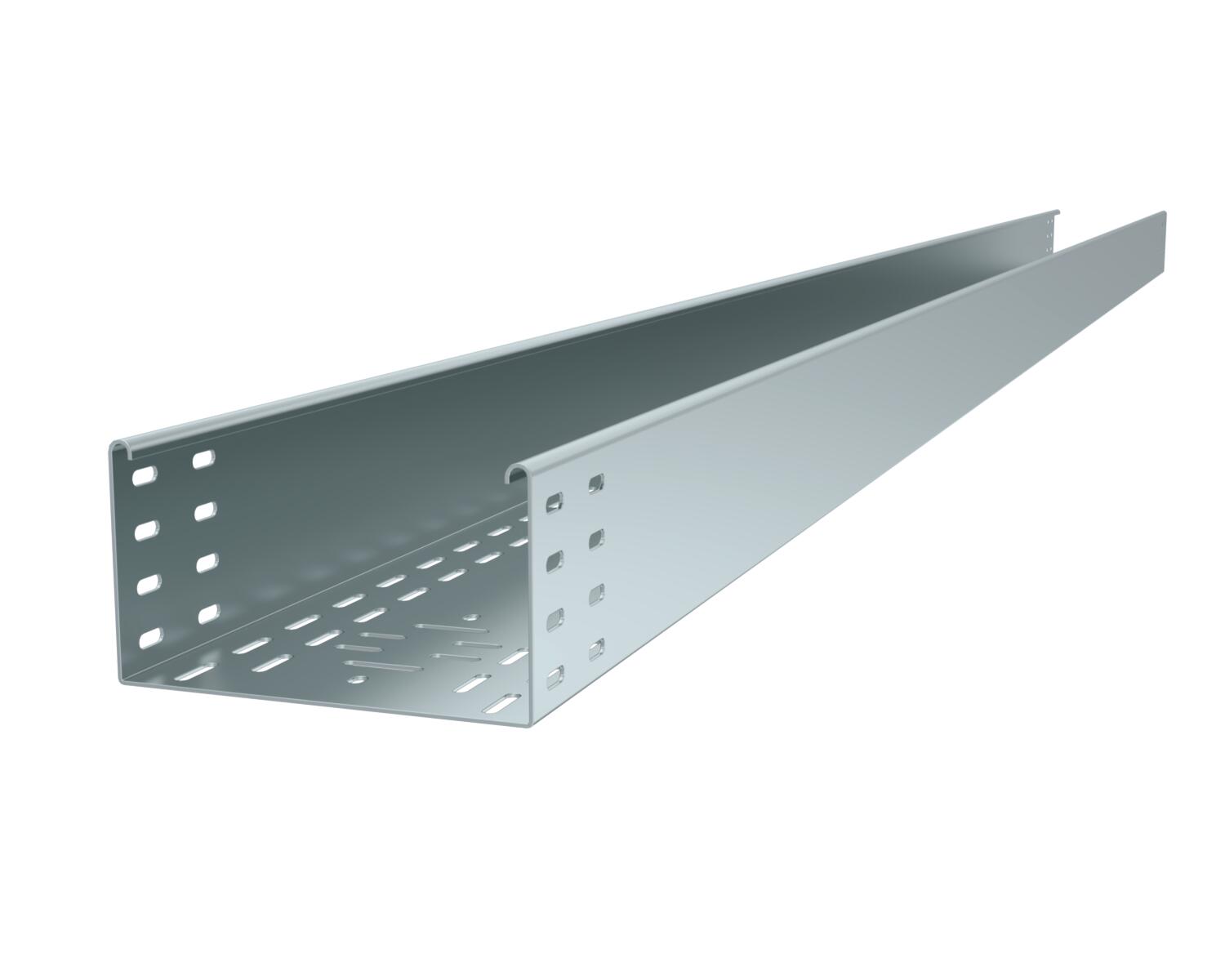

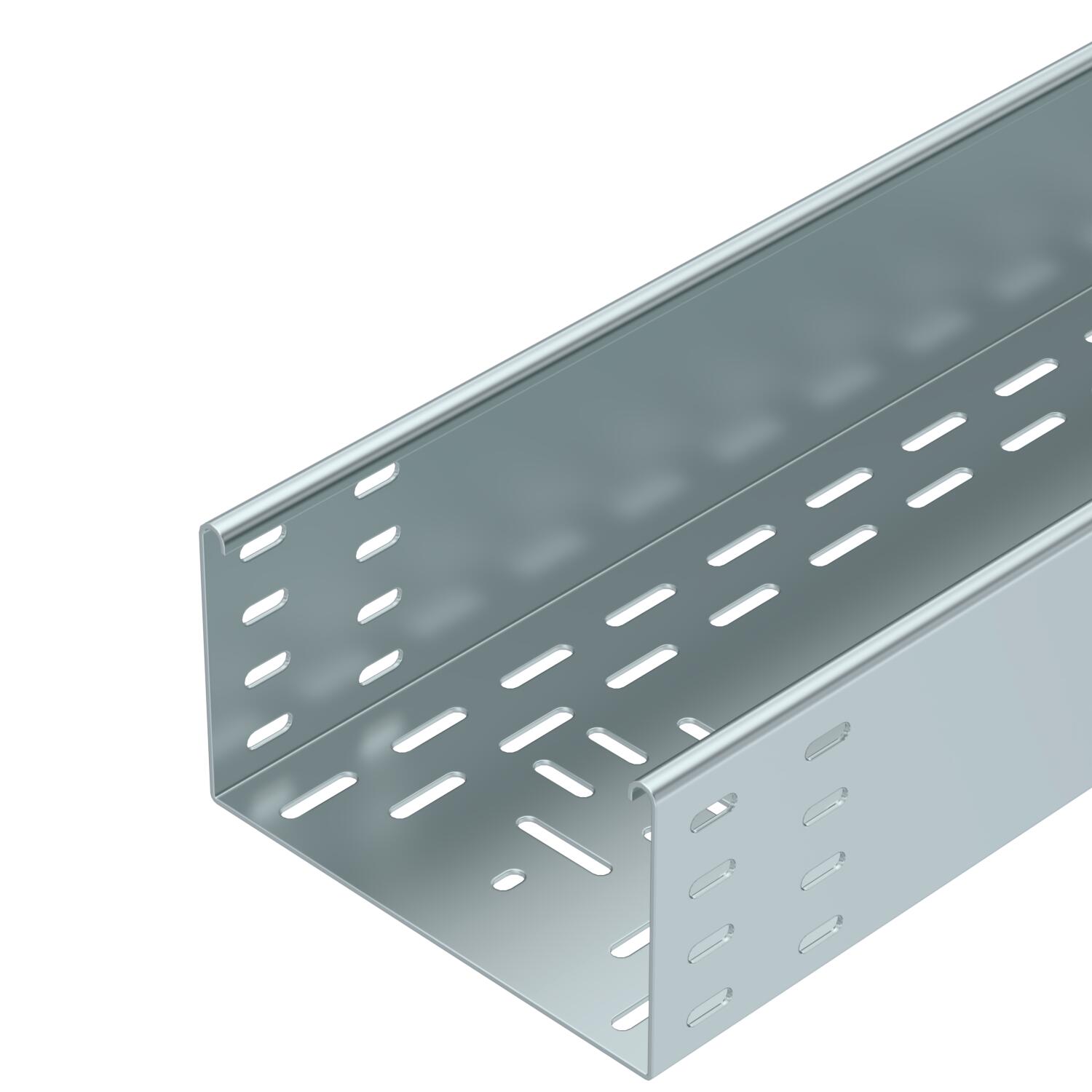

Описание на продуктаТежка, позволяваща стъпване кабелоносеща система BKRS с перфорация на дъното, височина на борда 110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
Кабелната скара има двустранна перфорация за съединители.
Надлъжните съединители се поръчват отделно, пропорционално.
-
- Технически данни
-
Технически данни

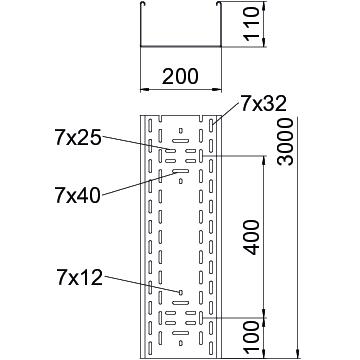

CO2 отпечатък (GWP) от люлка до портата 15,5491 кг CO2e / 1 Метър Вид на съединителя система за носене на кабели завинтено Височина 4 in Височина 110 mm Дебелина на ламарината 2 mm Дебелина на ламарината 0,08 in Дължина 10 ft Дължина 3000 mm Едрогабаритно изпълнение не Изпълнение съединител без съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 5,07 kN/m Отстояние 2,0 м 4,75 kN/m Отстояние 2,5 м 2,73 kN/m Отстояние 3,0 м 2 kN/m Повърхност Лентово поцинкованe Полезно сечение 196 cm² Полезно сечение 19600 mm² Размер H 110 mm Размер B 200 mm Размер L 3000 mm Размери 110x200x3000 с капак не Странична перфорация не Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Ширина 200 mm Ширина 8 in - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител 110 FS
RLVL 110 FS 6067131 10 Брой
Редуцираща/крайна затваряща планка 110 FS
RWEB 120 FS 7111207 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Разделителна стена, Z-образна 110 FS
TSG110Z BKRS FS 6062391 3 m - Изтегляния
-
