Този артикул вече не се предлага.
Алтернатива може да откриете тук: 6059168 / Кабелна скара MKS-Magic® 110 FS

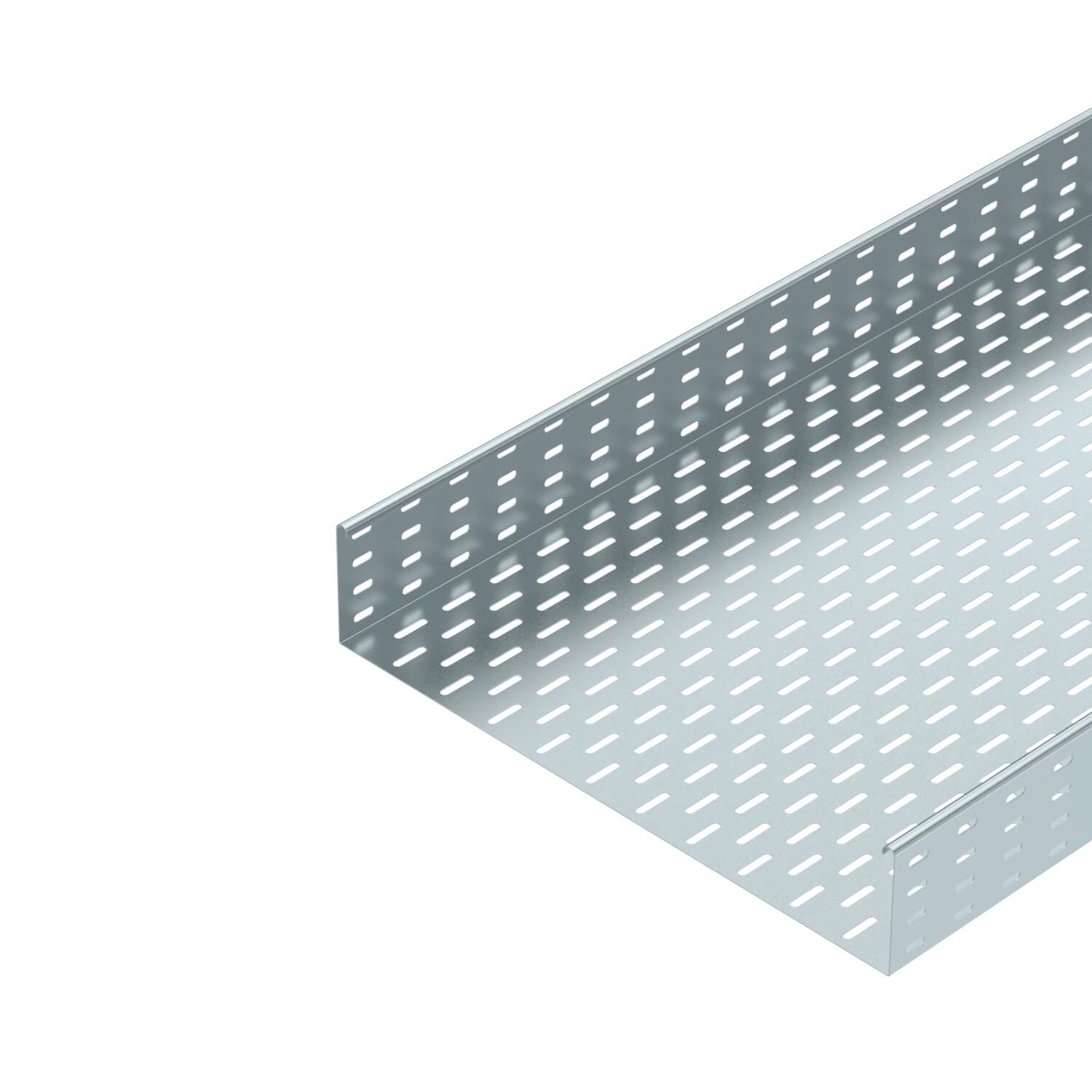

Кабелна скара MKS 110 FS
Кат. № 6060528 | Електронен артикулен номер (EAN) 4012196062119
- Описание на продукта
-
Описание на продуктаМKS 110 = Система среднотежки кабелни скари с височина на борда 110 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 14,958 кг CO₂e / 1 Метър Maß W 550 mm Вид на съединителя система за носене на кабели завинтено Височина 110 mm Височина 4 in Дебелина на ламарината 0,04 in Дебелина на ламарината 1 mm Дължина 10 ft Дължина 3000 mm Едрогабаритно изпълнение не Изпълнение съединител С включен съединител Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 1,85 kN/m Отстояние 2,0 м 1,3 kN/m Отстояние 2,5 м 0,75 kN/m Отстояние 3,0 м 0,6 kN/m Повърхност Лентово поцинкованe Полезно сечение 60300 mm² Полезно сечение 603 cm² Размер 110 x 550 Размери 110x550x3000 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Ширина 22 in Ширина 550 mm Технически данни
Диаграма на натоварване кабелна скара тип MKS 110
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FS
DRL 550 FS 6052568 3 m
Дънна планка за челни снадки FS
SSLB 550 FS 7070229 20 Брой - Изтегляния
-
Спецификация MKS 155 FS / 6060528 , 0.34MB , pdfЕС Декларация за съответствие MKS 155 FS / 6060528 , 0.13MB , pdfДекларация за екологичен продукт (EPD) MKS 155 FS / 6060528 , 1.48MB , pdfДекларация за съответствие Великобритания MKS 155 FS / 6060528 , 0.09MB , pdfREACH Декларация за съответствие MKS 155 FS / 6060528 , 0.12MB , pdfRoHS Декларация за съответствие MKS 155 FS / 6060528 , 0.12MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfРъководство за монтаж Ръководство за монтаж за винтови кабелоносещи системи , 9.41MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
