кабелна скара MKS 35 FT 3000 | 200 | 1 | не | Стомана | Горещо поцинкованe чрез потапяне
morepic-1 morepic-2 morepic-3 video-1

кабелна скара MKS 35 FT

Кат. № 6053203 | Електронен артикулен номер (EAN) 4012196059355

3000 mm
1 mm
не
Стомана
Горещо поцинкованe чрез потапяне
Описание на продукта
Описание на продукта
МKS 35 = Система среднотежки кабелни скари с височина на борда 35 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA декларация за съответствие
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Технически данни

Технически данни

Вид на съединителя система за носене на кабели завинтено
Дебелина на ламарината 1 mm
Дебелина на ламарината 0,04 in
Едрогабаритно изпълнение не
Изпълнение съединител без съединители
Материал Стомана
Монтажни отвори в основата да
Неръждаема стомана, байцвана не
Отвор по образец на NATO не
Повърхност Горещо поцинкованe чрез потапяне
Полезно сечение 68 cm²
Полезно сечение 6800 mm²
Размер 35 x 200
Размери 35x200x3000
с капак не
Странична перфорация да
Съхраняване на функционалността не
Тип тест на натоварване по IEC 61537 Тип II
Цвят цвят цинк

Размери

Височина 35 mm
Дължина 10 ft
Дължина 3000 mm
Размер B 200 mm
Ширина 8 in
Ширина 200 mm

Натоварвания

Отстояние 1,0 м 1,1 kN/m
Отстояние 1,5 м 0,5 kN/m
Отстояние 2,0 м 0,3 kN/m
Отстояние 2,5 м 0,3 kN/m
Отстояние 3,0 м 0,2 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата 5,313 кг CO2e / 1 Метър
CO₂ Footprint (GWP) 5,313 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване кабелна скара тип MKS 35

Диаграма на натоварване кабелна скара тип MKS 35
Всички типове

Всички типове

Тип Дължина Ширина Дебелина на ламарината Съхраняване на функционалността Материал Повърхност Кат. № Количество мин. VKE
MKS 310 FT 3000 mm 100 mm 1 mm не Стомана Горещо поцинкованe чрез потапяне 6053106
3 m
MKS 315 FT 3000 mm 150 mm 1 mm не Стомана Горещо поцинкованe чрез потапяне 6053165
3 m
MKS 320 FT 3000 mm 200 mm 1 mm не Стомана Горещо поцинкованe чрез потапяне 6053203
3 m
MKS 330 FT 3000 mm 300 mm 1 mm не Стомана Горещо поцинкованe чрез потапяне 6053300
3 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 35 FT Надлъжен съединител 35 FT RLVK 35 FT 6067301
10 Брой
Капак със затварящи ключета FT Капак със затварящи ключета FT DRL 200 FT 6051367
3 m
Ъгъл 45° 35 FT Ъгъл 45° 35 FT RB 45 320 FT 6036012
1 Брой
Ъгъл 90° 35 FT Ъгъл 90° 35 FT RB 90 320 FT 6036512
1 Брой

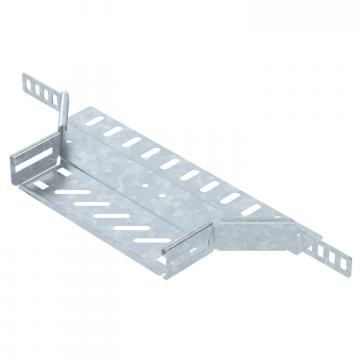

Странично отклонение 35 FT Странично отклонение 35 FT RAA 320 FT 6042203
1 Брой
T-отклонение 35 FT T-отклонение 35 FT RT 320 FT 6038012
1 Брой
Кръстовидно отклонение 35 FT Кръстовидно отклонение 35 FT RK 320 FT 7027403
1 Брой
Капак със затварящи ключета DD Капак със затварящи ключета DD DRL 200 DD 6052709
3 m
Разделителна стена 30 DD Разделителна стена 30 DD TSG 30 DD 6062314
3 m
Ъгъл 45° 35 FT Ъгъл 45° 35 FT RB 45 320 FT 7065213
1 Брой
