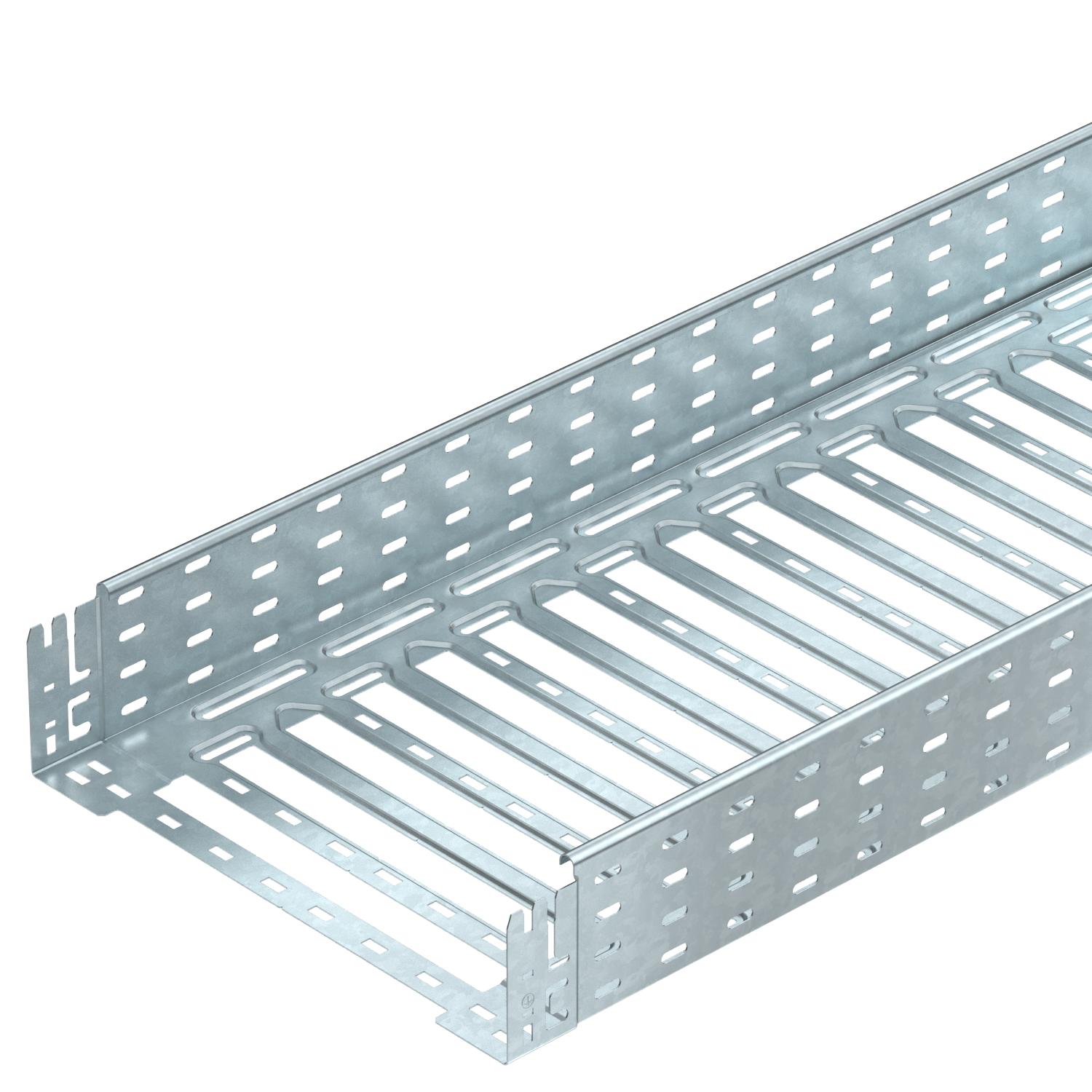

Кабелна скара MKS-Magic® 110 FT
Кат. № 6059181 | Електронен артикулен номер (EAN) 4012195831105
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
За ширина над 200 mm - пропусклива система кабелни скари съгл. Директива VdS 2092 с 30% относителен дял на отворите за приложение под спринклерни съоръжения.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Полезна дължина 3000 mm Полезно сечение 438 cm² Полезно сечение 43800 mm² Размери 110x400x3050 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Употреба на спринклерна противопожарна система да Цвят цвят цинк Размери
Височина 110 mm Дължина 3050 mm Размер B 400 mm Размер L 280 mm Размер x 296 mm Размер y 362 mm Ширина 400 mm Натоварвания
Отстояние 1,5 м 1,8 kN/m Отстояние 2,0 м 1,3 kN/m Отстояние 2,5 м 0,93 kN/m Отстояние 3,0 м 0,7 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 11,3445 кг CO2e / 1 Метър CO₂ Footprint (GWP) 11,3445 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип MKSM 110
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FT
DRL 400 FT 6051413 3 m
Ъгъл 45° 110 FT
RB 45 140 FT 6036336 1 Брой
Ъгъл 90° 110 FТ
RB 90 140 FT 6036838 1 Брой
Регулируем ъгъл 110 FT
RB W 140 FT 6037328 1 Брой
Странично отклонение 110 FT
RAA 140 FT 6042259 1 Брой
T-отклонение 110 FT
RT 140 FT 6038328 1 Брой
Кръстовидно отклонение 110 FT
RK 140 FT 7027457 1 Брой
Капак със затварящи ключета DD
DRL 400 DD 6052715 3 m
Разделителна стена 110 DD
TSG 110 DD 6062335 3 m
Ъгъл 45° Magic 110 FT
RBM 45 140 FT 6041786 1 Брой - Изтегляния
-
Спецификация MKSM 140 FT / 6059181 , 0.34MB , pdfЕС Декларация за съответствие MKSM 140 FT / 6059181 , 0.13MB , pdfДекларация за съответствие Великобритания MKSM 140 FT / 6059181 , 0.09MB , pdfREACH Декларация за съответствие MKSM 140 FT / 6059181 , 0.12MB , pdfRoHS Декларация за съответствие MKSM 140 FT / 6059181 , 0.12MB , pdfДекларация за екологичен продукт (EPD) MKSM 140 FT / 6059181 , 2.03MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
