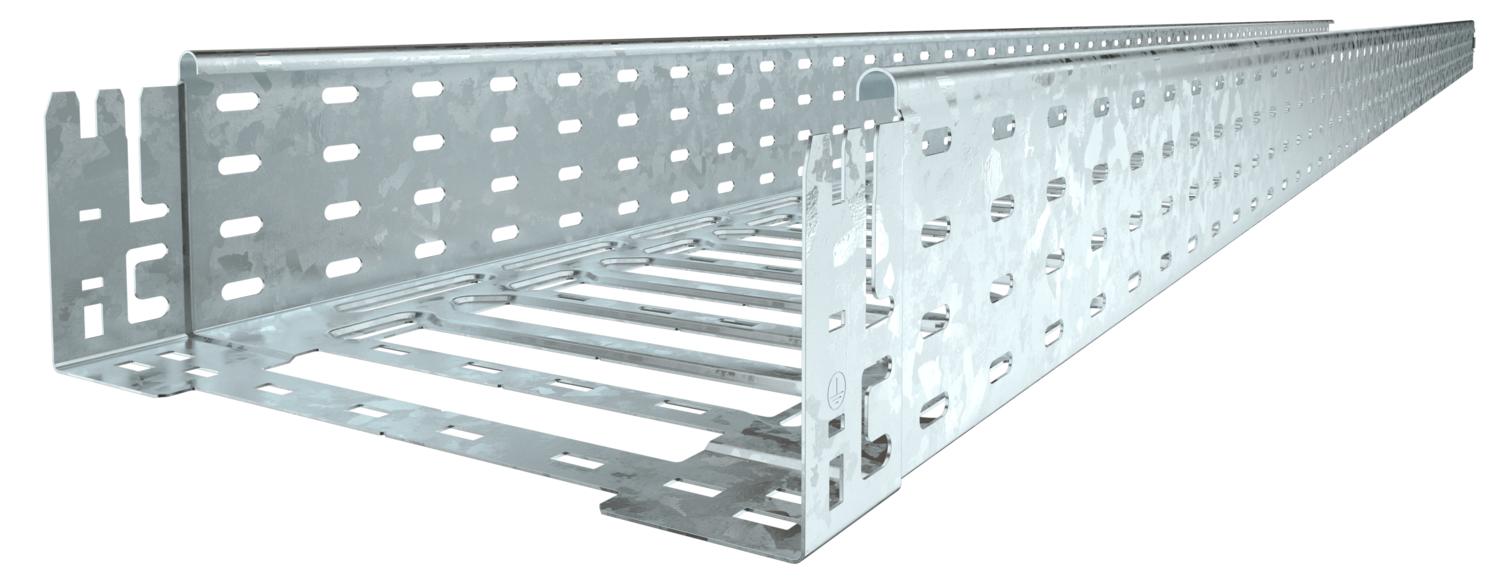

Кабелна скара MKS-Magic® 110 FT
Кат. № 6059173 | Електронен артикулен номер (EAN) 4012195831037
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
За ширина над 200 mm - пропусклива система кабелни скари съгл. Директива VdS 2092 с 30% относителен дял на отворите за приложение под спринклерни съоръжения.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Полезна дължина 3000 mm Полезно сечение 10800 mm² Полезно сечение 108 cm² Размери 110x100x3050 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Височина 110 mm Дължина 3050 mm Размер B 100 mm Размер L 30 mm Размер y 62 mm Ширина 100 mm Натоварвания
Отстояние 1,5 м 2 kN/m Отстояние 2,0 м 1,5 kN/m Отстояние 2,5 м 1,07 kN/m Отстояние 3,0 м 0,7 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 6,3076 кг CO2e / 1 Метър CO₂ Footprint (GWP) 6,3076 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип MKSM 110
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FT
DRL 100 FT 6051340 3 m
Ъгъл 45° 110 FT
RB 45 110 FT 6036330 1 Брой
Ъгъл 90° 110 FТ
RB 90 110 FT 6036830 1 Брой

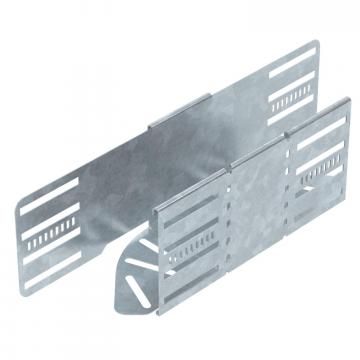

Регулируем ъгъл 110 FT
RB W 110 FT 6037320 1 Брой
Странично отклонение 110 FT
RAA 110 FT 6042251 1 Брой
T-отклонение 110 FT
RT 110 FT 6038320 1 Брой
Кръстовидно отклонение 110 FT
RK 110 FT 7027451 1 Брой
Капак със затварящи ключета DD
DRL 100 DD 6052703 3 m
Разделителна стена 110 DD
TSG 110 DD 6062335 3 m
Ъгъл 45° Magic 110 FT
RBM 45 110 FT 6041780 1 Брой
Ъгъл, вариращ, Magic 110 FT
RBMV 110 FT 6040700 1 Брой - Изтегляния
-
Спецификация MKSM 110 FT / 6059173 , 0.31MB , pdfЕС Декларация за съответствие MKSM 110 FT / 6059173 , 0.13MB , pdfДекларация за съответствие Великобритания MKSM 110 FT / 6059173 , 0.09MB , pdfREACH Декларация за съответствие MKSM 110 FT / 6059173 , 0.12MB , pdfRoHS Декларация за съответствие MKSM 110 FT / 6059173 , 0.12MB , pdfДекларация за екологичен продукт (EPD) MKSM 110 FT / 6059173 , 2.03MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
