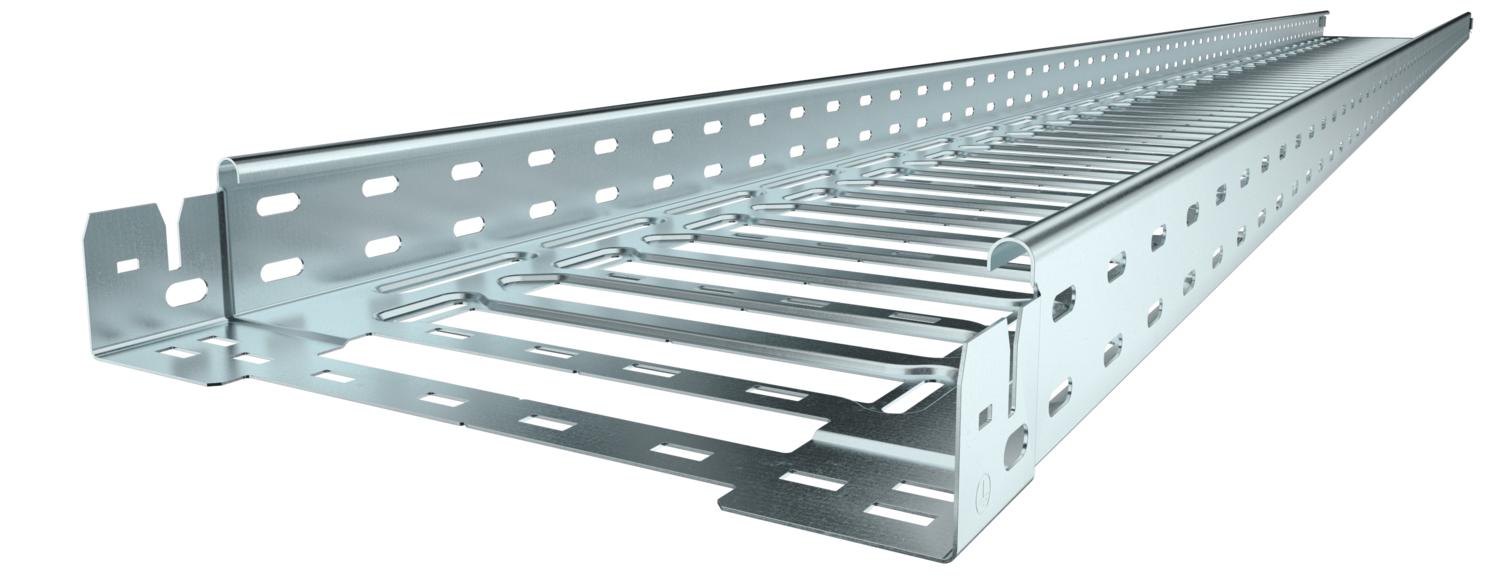

Кабелна скара MKS-Magic® 60 FS
Кат. № 6059000 | Електронен артикулен номер (EAN) 4012195829553
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
За ширина над 200 mm - пропусклива система кабелни скари съгл. Директива VdS 2092 с 30% относителен дял на отворите за приложение под спринклерни съоръжения.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Лентово поцинкованe Полезна дължина 3000 mm Полезно сечение 58 cm² Полезно сечение 5800 mm² Размери 60x100x3050 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Височина 60 mm Дължина 3050 mm Размер B 100 mm Размер L 30 mm Размер y 62 mm Ширина 100 mm Натоварвания
NEMA клас на натоварване 8A Отстояние 1,5 м 1,6 kN/m Отстояние 2,0 м 1,1 kN/m Отстояние 2,5 м 0,7 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 4,4106 кг CO2e / 1 Метър CO₂ Footprint (GWP) 4,4106 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип MKSM 60
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Ъгъл 45° 60 FS
RB 45 610 FS 6036100 1 Брой
Ъгъл 90° 60 FS
RB 90 610 FS 6036560 1 Брой
Регулируем ъгъл 60 FS
RB W 610 FS 6037100 1 Брой
Странично отклонение 60 FS
RAA 610 FS 6042111 1 Брой
T-отклонение 60 FS
RT 610 FS 6038100 1 Брой
Кръстовидно отклонение 60 FS
RK 610 FS 7027311 1 Брой
Капак със затварящи ключета FS
DRL 100 FS 6052096 3 m
Разделителна стена 60 FS
TSG 60 FS 6062068 3 m - Изтегляния
-
