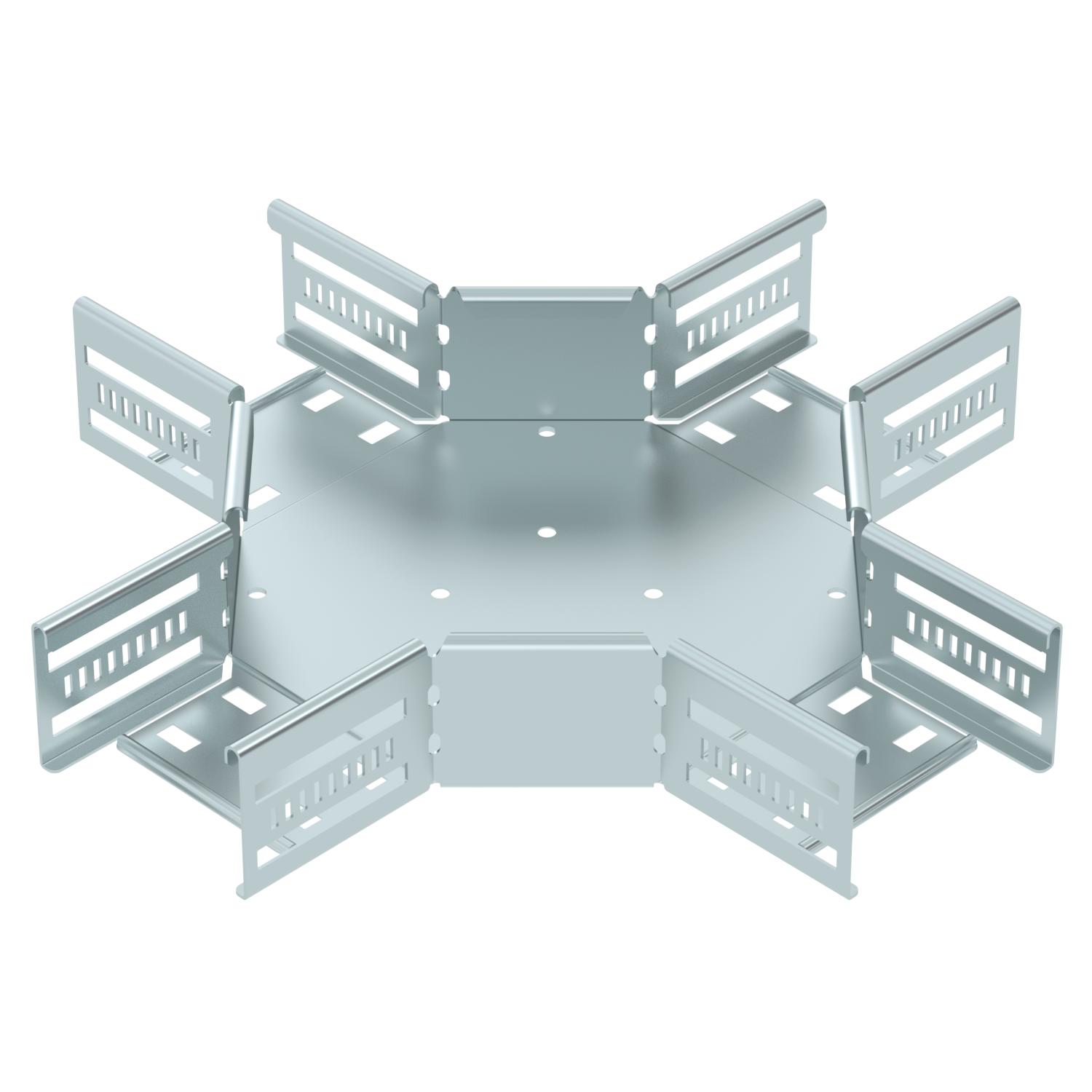

Кръстовидно отклонение 60 FS
Кат. № 7027311 | Електронен артикулен номер (EAN) 4012197338459
- Описание на продукта
-
Описание на продуктаКръстовидно отклонение, хоризонтално, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. За приложение на закрито. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
CO2 отпечатък (GWP) от люлка до портата 3,1847 кг CO2e / 1 брой Вид на съединителя система за носене на кабели завинтен/затегнат Височина 60 mm Дебелина на борда 1,25 mm Дебелина на ламарината 0,8 mm Дебелина на материал дънна ламарина 0,8 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Лентово поцинкованe Препоръчителен брой винтове 20 St. Размер B 100 mm Размери 60x100 Съхраняване на функционалността да Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Ширина 100 mm - Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой - Изтегляния
-
Спецификация RK 610 FS / 7027311 , 0.20MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RK 610 FS / 7027311 , 0.13MB , pdfREACH Декларация за съответствие RK 610 FS / 7027311 , 0.12MB , pdfRoHS Декларация за съответствие RK 610 FS / 7027311 , 0.13MB , pdfПомощ при избора Selection aid for cable trays, Magic , 0.23MB , pdfПомощ при избора Selection aid cable trays, screwable , 2.17MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
