Кабелна скара MKS-Magic® 85 FS 3050 | 600 | 85 | 1 | не | цвят цинк | Стомана | Лентово поцинкованe

Кабелна скара MKS-Magic® 85 FS

Кат. № 6059092 | Електронен артикулен номер (EAN) 4012195830405

Кат. № / Тип

Дължина	3050 mm

Ширина

Височина	85 mm

Дебелина на ламарината	1 mm

Съхраняване на функционалността	не

Цвят	цвят цинк

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

Кабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.

С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.

За ширина над 200 mm - пропусклива система кабелни скари съгл. Директива VdS 2092 с 30% относителен дял на отворите за приложение под спринклерни съоръжения.

С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.

Технически данни

Технически данни

Вид на съединителя система за носене на кабели	Закрепване с щракване
Дебелина на ламарината	1 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Магнитно затихване чрез екраниране без капак	20 dB
Магнитно затихване чрез екраниране с капак	50 dB
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Повърхност	Лентово поцинкованe

Полезна дължина	3000 mm
Полезно сечение	50800 mm²
Полезно сечение	508 cm²
Размери	85x600x3050
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Употреба на спринклерна противопожарна система	да
Цвят	цвят цинк

Размери

Височина	85 mm
Дължина	3050 mm
Размер B	600 mm
Размер L	480 mm

Размер x	496 mm
Размер y	562 mm
Ширина	600 mm

Натоварвания

NEMA клас на натоварване	8A
Отстояние 1,5 м	1,4 kN/m

Отстояние 2,0 м	1,1 kN/m
Отстояние 2,5 м	0,85 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	14,2436 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	14,2436 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване кабелна скара тип MKSM 85

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Дебелина на ламарината	Съхраняване на функционалността	Цвят	Материал	Повърхност	Кат. №	Количество	мин. VKE
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	не	цвят цинк	Стомана	Лентово поцинкованe	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	не	цвят цинк	Стомана	Лентово поцинкованe	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	не	цвят цинк	Стомана	Лентово поцинкованe	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	не	цвят цинк	Стомана	Лентово поцинкованe	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	не	цвят цинк	Стомана	Лентово поцинкованe	6059090	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	не	цвят цинк	Стомана	Лентово поцинкованe	6059092	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Ъгъл 45° 85 FS	RB 45 860 FS	6036210	Брой	1 Брой
Ъгъл 90° 85 FS	RB 90 860 FS	6036710	Брой	1 Брой
Регулируем ъгъл 85 FS	RB W 860 FS	6037210	Брой	1 Брой

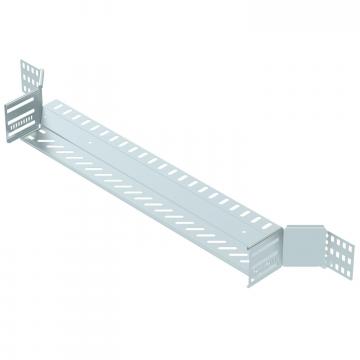

Странично отклонение 85 FS	RAA 860 FS	6042143	Брой	1 Брой
T-отклонение 85 FS	RT 860 FS	6038220	Брой	1 Брой
Кръстовидно отклонение 85 FS	RK 860 FS	7027341	Брой	1 Брой
Капак със затварящи ключета FS	DRL 600 FS	6052606	m	3 m
Разделителна стена 85 FS	TSG 85 FS	6062114	m	3 m
