Кабелна скара RKS-Magic® 60 FS
Кат. № 6047654 | Електронен артикулен номер (EAN) 4012195391210
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
С отвор 11 mm за директно окачване на шпилка.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 0,75 mm Дебелина на ламарината 0,03 in Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Перфорация на дъното 1 Повърхност Лентово поцинкованe Полезна дължина 3000 mm Полезно сечение 178 cm² Полезно сечение 17800 mm² Противопожарна защита Съхраняване на функционалността на специфична за кабелите носеща конструкция, Употреба на противопожарни тавани Размери 60x300x3050 с капак не Странична перфорация да Съхраняване на функционалността да Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Височина 60 mm Височина 2 in Дължина 10 ft Дължина 3050 mm Размер B 300 mm Размер t 100 mm Размер x 200 mm Размер y 250 mm Ширина 300 mm Ширина 12 in Натоварвания
NEMA клас на натоварване 8AA Отстояние 1,0 м 1,2 kN/m Отстояние 1,5 м 1 kN/m Отстояние 2,0 м 0,55 kN/m Отстояние 2,5 м 0,4 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 5,7675 кг CO2e / 1 Метър CO₂ Footprint (GWP) 5,7675 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни

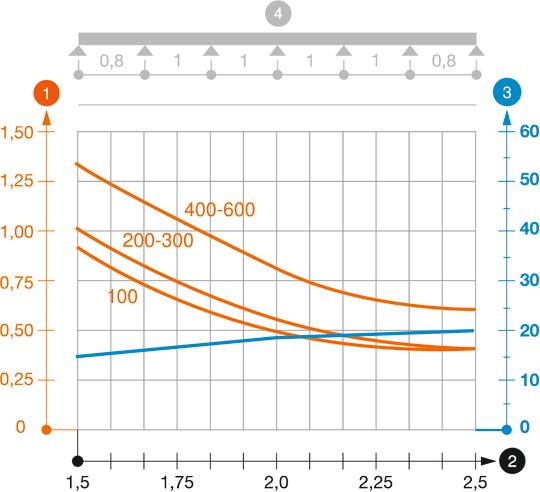

Диаграма на натоварване кабелна скара тип RKSM 60
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Ъгъл 45° 60 FS
RB 45 630 FS 6036106 1 Брой
Ъгъл 90° 60 FS
RB 90 630 FS 6036566 1 Брой
Регулируем ъгъл 60 FS
RB W 630 FS 6037106 1 Брой
Странично отклонение 60 FS
RAA 630 FS 6042117 1 Брой
T-отклонение 60 FS
RT 630 FS 6038106 1 Брой
Кръстовидно отклонение 60 FS
RK 630 FS 7027315 1 Брой
Капак със затварящи ключета FS
DRL 300 FS 6052304 3 m
Разделителна стена 60 FS
TSG 60 FS 6062068 3 m - Изтегляния
-
