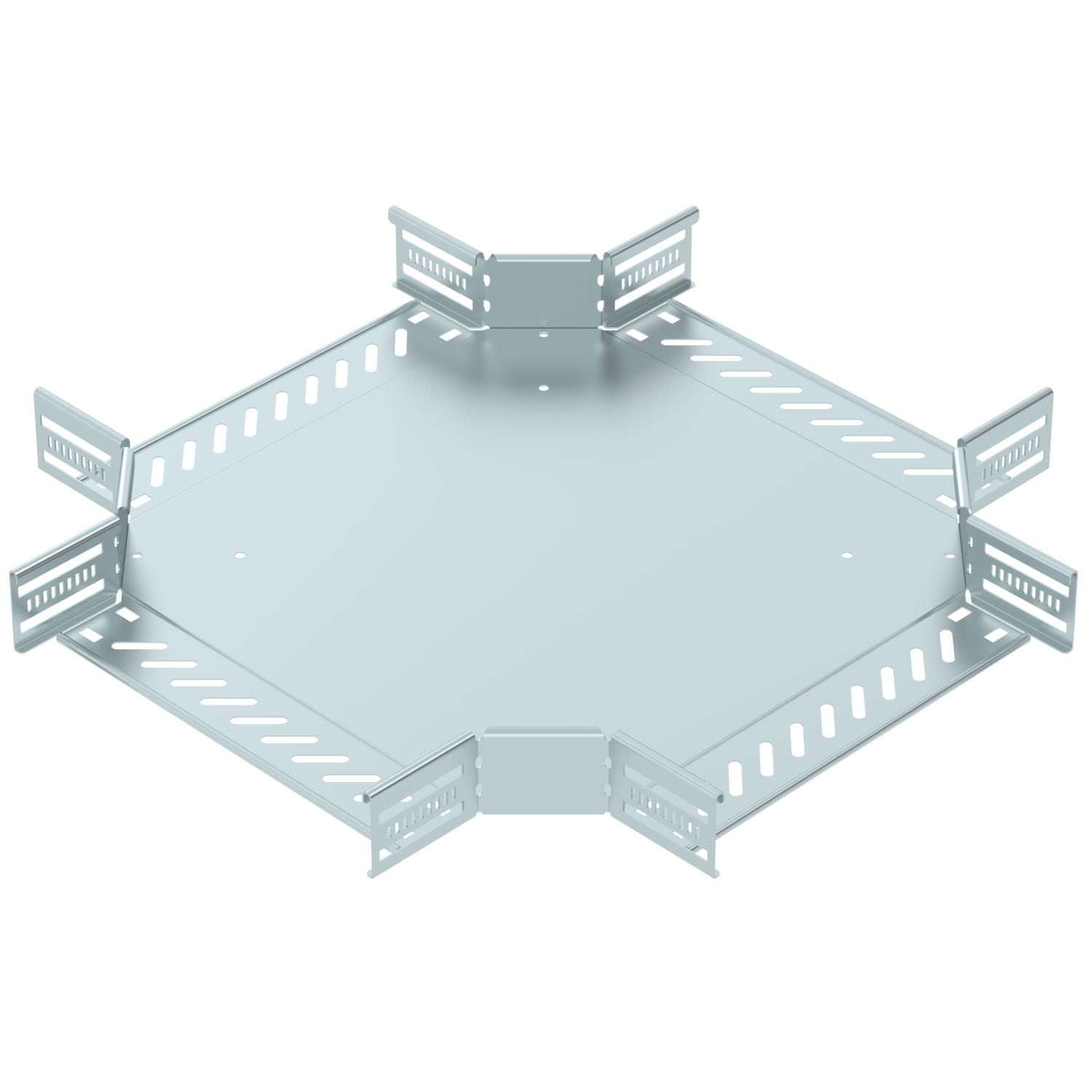

Кръстовидно отклонение 60 FS
Кат. № 7027315 | Електронен артикулен номер (EAN) 4012197338510
- Описание на продукта
-
Описание на продуктаКръстовидно отклонение, хоризонтално, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. За приложение на закрито. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни

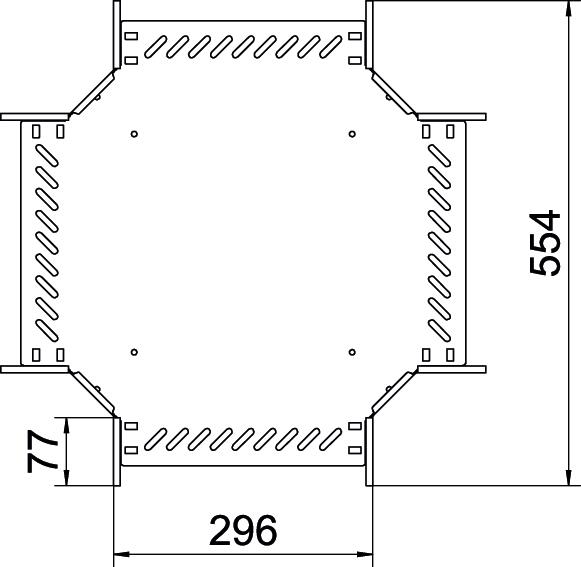

CO2 отпечатък (GWP) от люлка до портата 7,648 кг CO2e / 1 брой Вид на съединителя система за носене на кабели завинтен/затегнат Височина 60 mm Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дебелина на материал дънна ламарина 1 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Лентово поцинкованe Препоръчителен брой винтове 28 St. Размер B 300 mm Размери 60x300 Съхраняване на функционалността да Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Ширина 300 mm - Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой - Изтегляния
-
