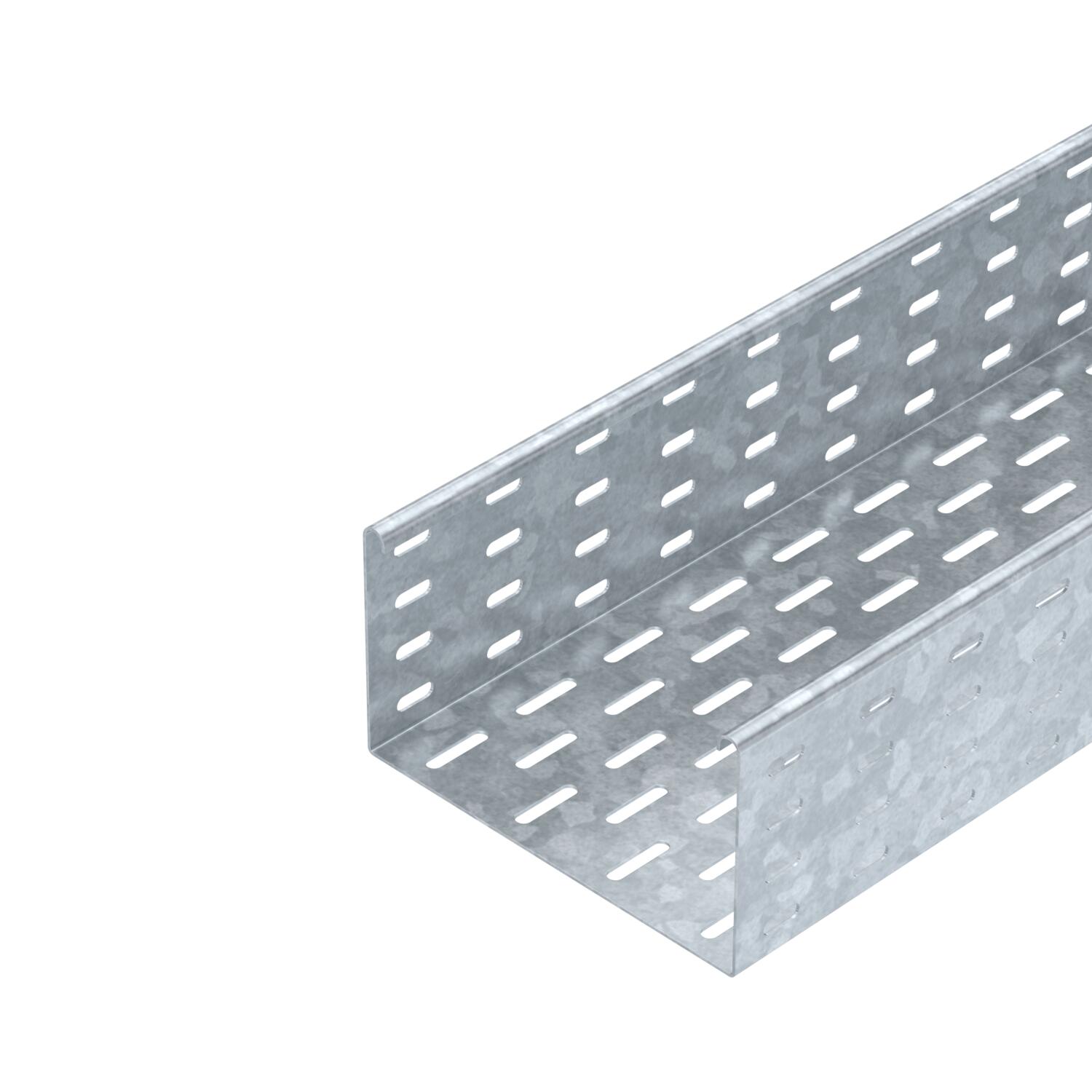

Кабелна скара SKS 110 FT
Кат. № 6061621 | Електронен артикулен номер (EAN) 4012196062591
- Описание на продукта
-
Описание на продуктаSKS 110 = Тежка система кабелни скари с височина на борда110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 11,595 кг CO₂e / 1 Метър Maß W 200 mm Вид на съединителя система за носене на кабели завинтено Височина 110 mm Височина 4 in Дебелина на ламарината 0,06 in Дебелина на ламарината 1,5 mm Дължина 3000 mm Дължина 10 ft Едрогабаритно изпълнение не Изпълнение съединител без съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 3 kN/m Отстояние 2,0 м 2,4 kN/m Отстояние 2,5 м 1,76 kN/m Отстояние 3,0 м 1,2 kN/m Отстояние 3,5 м 0,84 kN/m Отстояние 4,0 м 0,8 kN/m Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 218 cm² Полезно сечение 21800 mm² Размер 110 x 200 Размери 110x200x3000 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Ширина 200 mm Ширина 8 in Технически данни
Диаграма на натоварване кабелна скара тип SKS 110
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител 110 FT
RLVL 110 FT 6067913 10 Брой
Дънна планка за челни снадки DD
SSLB 200 DD 7070314 20 Брой
Капак със затварящи ключета FT
DRL 200 FT 6051367 3 m
Капак със затварящи ключета DD
DRL 200 DD 6052709 3 m
Разделителна стена 110 DD
TSG 110 DD 6062335 3 m - Изтегляния
-
