Кабелна скара SKS 110 FT 3000 | 500 | 1,5 | не | Стомана | Горещо поцинкованe чрез потапяне
morepic-1 morepic-2 morepic-3 video-1

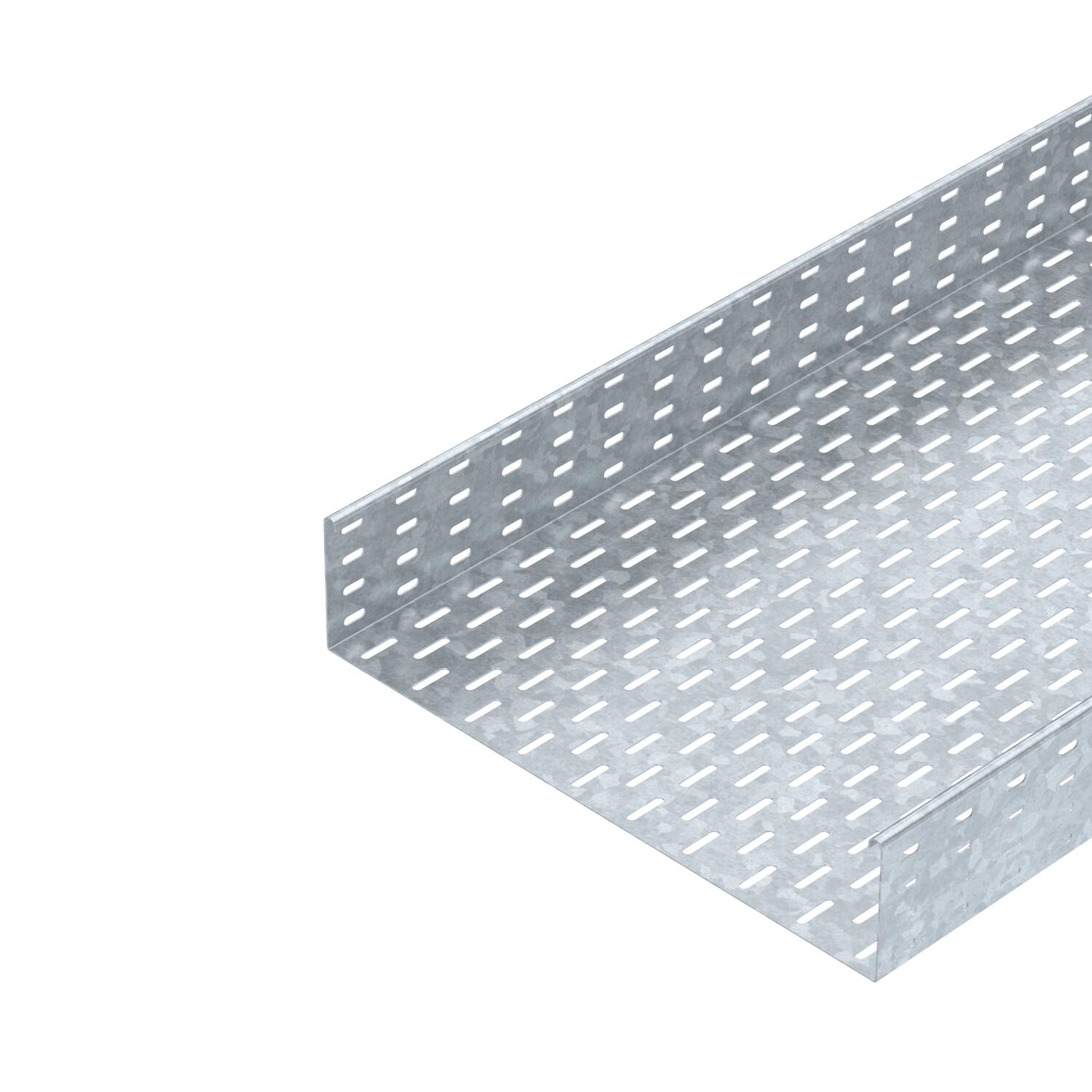

Кабелна скара SKS 110 FT

Кат. № 6061702 | Електронен артикулен номер (EAN) 4012196062775

3000 mm
1,5 mm
не
Стомана
Горещо поцинкованe чрез потапяне
Описание на продукта
Описание на продукта
SKS 110 = Тежка система кабелни скари с височина на борда110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
  • Underwriters Laboratories Inc., САЩ и Канада
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA декларация за съответствие
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Технически данни

Технически данни

Вид на съединителя система за носене на кабели завинтено
Дебелина на ламарината 0,06 in
Дебелина на ламарината 1,5 mm
Едрогабаритно изпълнение не
Изпълнение съединител без съединители
Материал Стомана
Монтажни отвори в основата да
Неръждаема стомана, байцвана не
Отвор по образец на NATO не
Повърхност Горещо поцинкованe чрез потапяне
Полезно сечение 54800 mm²
Полезно сечение 548 cm²

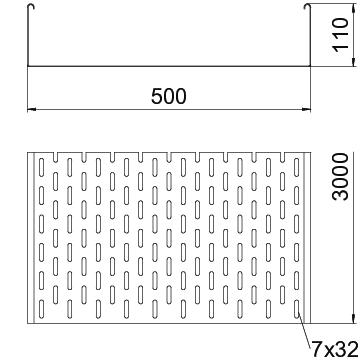

Размер 110 x 500
Размери 110x500x3000
с капак не
Странична перфорация да
Съхраняване на функционалността не
Тип тест на натоварване по IEC 61537 Тип II
Цвят цвят цинк

Размери

Dimension W 500 mm
Височина 110 mm
Височина 4 in
Дължина 10 ft
Дължина 3000 mm
Ширина 20 in
Ширина 500 mm

Натоварвания

Отстояние 1,5 м 3 kN/m
Отстояние 2,0 м 2,4 kN/m
Отстояние 2,5 м 1,76 kN/m
Отстояние 3,0 м 1,2 kN/m
Отстояние 3,5 м 0,84 kN/m
Отстояние 4,0 м 0,8 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата 18,8563 кг CO2e / 1 Метър
CO₂ Footprint (GWP) 18,8563 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване кабелна скара тип SKS 110

Диаграма на натоварване кабелна скара тип SKS 110
Всички типове

Всички типове

Тип Дължина Ширина Дебелина на ламарината Съхраняване на функционалността Материал Повърхност Кат. № Количество мин. VKE
SKS 110 FT 3000 mm 100 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6061605
3 m
SKS 120 FT 3000 mm 200 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6061621
3 m

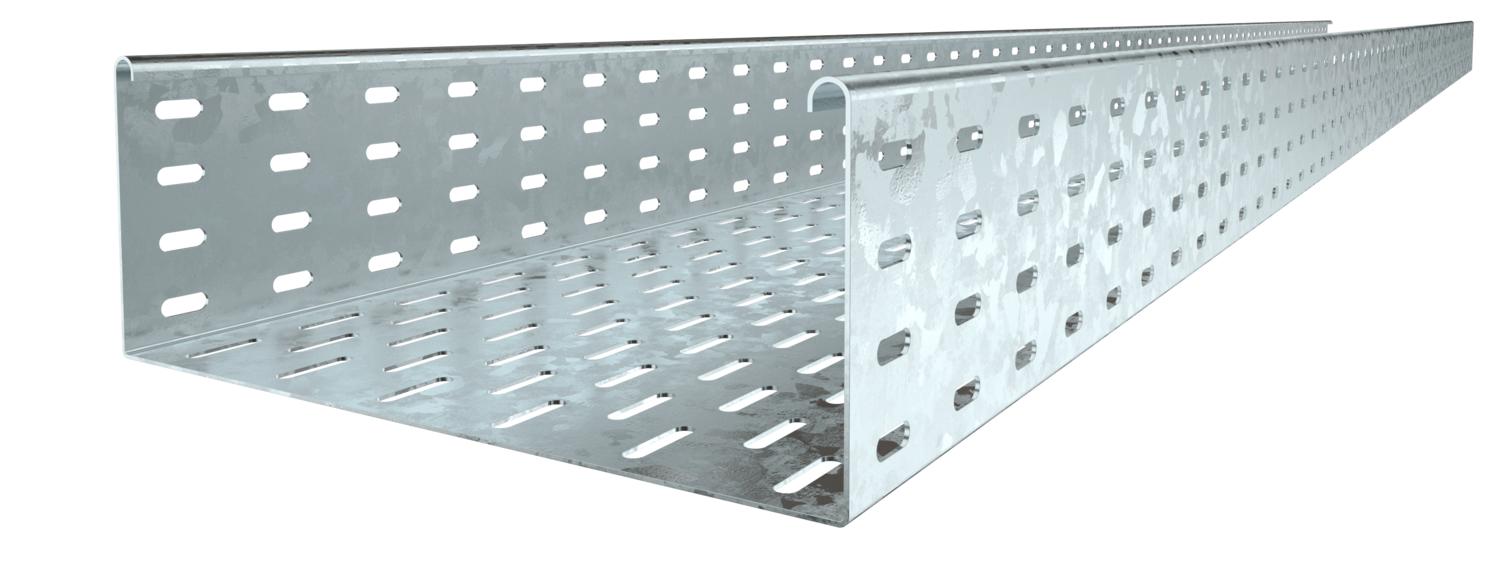

SKS 130 FT 3000 mm 300 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6061702
3 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител 110 FT Надлъжен и ъглов съединител 110 FT RLVL 110 FT 6067913
10 Брой
Дънна планка за челни снадки DD Дънна планка за челни снадки DD SSLB 500 DD 7070326
20 Брой

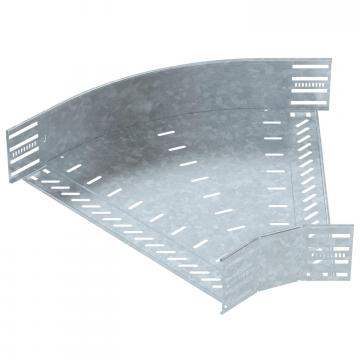

Ъгъл 45° 110 FT Ъгъл 45° 110 FT RB 45 150 FT 6036338
1 Брой

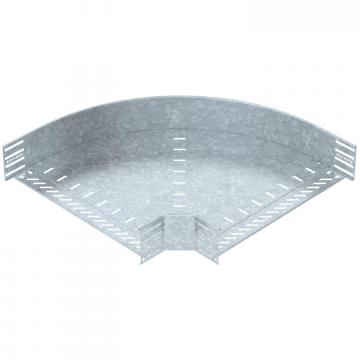

Ъгъл 90° 110 FТ Ъгъл 90° 110 FТ RB 90 150 FT 6036840
1 Брой
Регулируем ъгъл 110 FT Регулируем ъгъл 110 FT RB W 150 FT 6037330
1 Брой

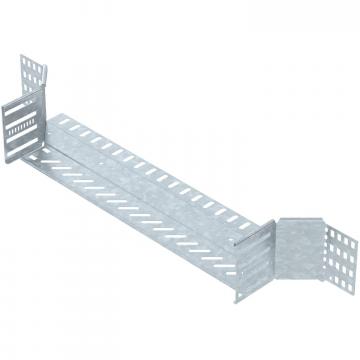

Странично отклонение 110 FT Странично отклонение 110 FT RAA 150 FT 6042261
1 Брой

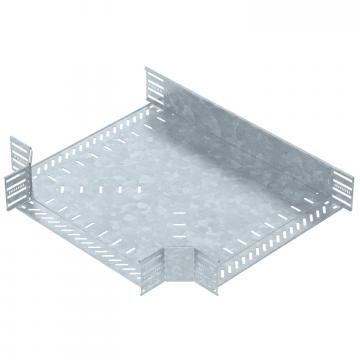

T-отклонение 110 FT T-отклонение 110 FT RT 150 FT 6038330
1 Брой
Кръстовидно отклонение 110 FT Кръстовидно отклонение 110 FT RK 150 FT 7027461
1 Брой
Капак със затварящи ключета DD Капак със затварящи ключета DD DRL 500 DD 6052718
3 m
Разделителна стена 110 DD Разделителна стена 110 DD TSG 110 DD 6062335
3 m
