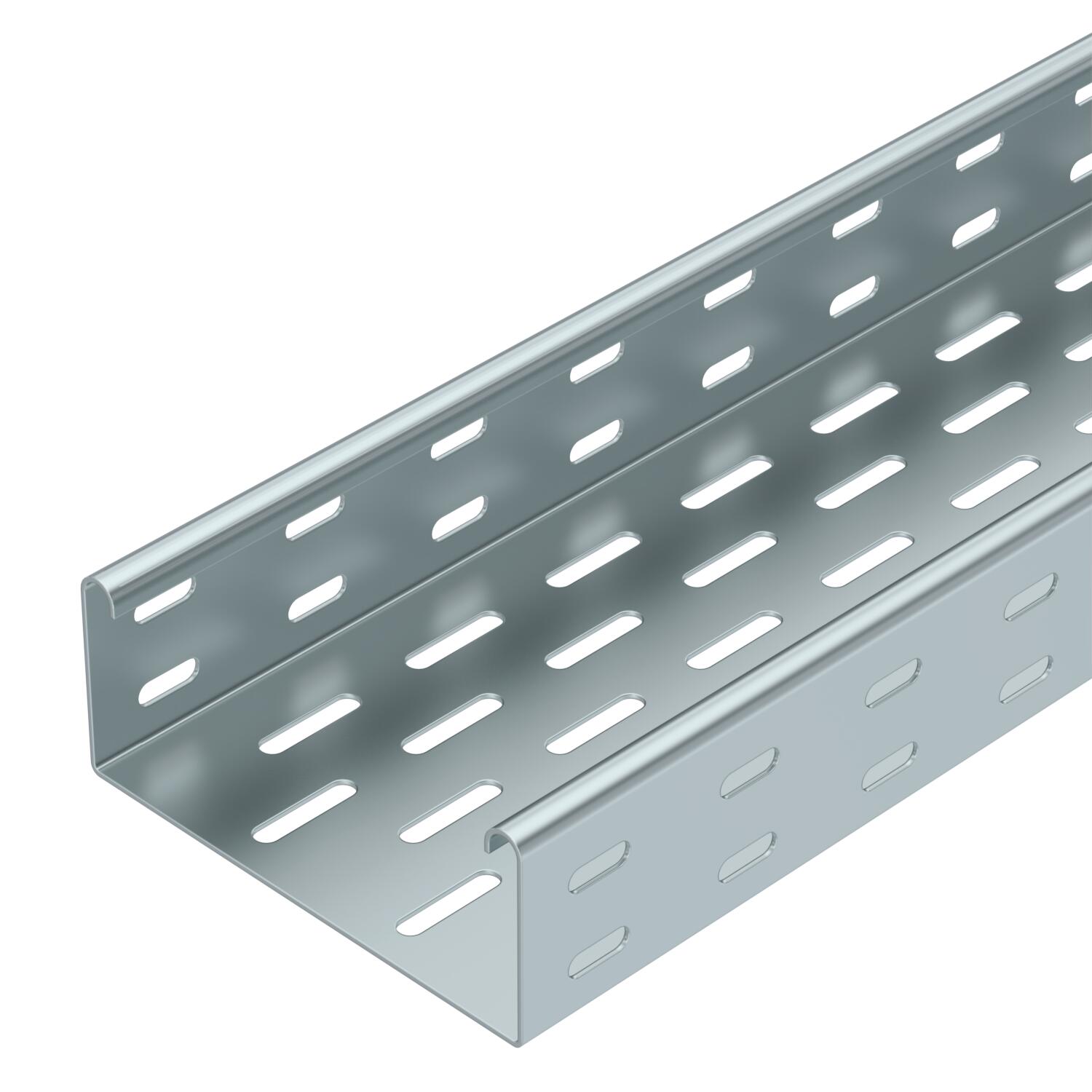

Кабелна скара SKS 60 FS
Кат. № 6056156 | Електронен артикулен номер (EAN) 4012196389711
- Описание на продукта
-
Описание на продуктаSKS 60 = Система кабелни скари с височина на борда 60 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
Кабелната скара тип SKS може да се използва и за съхраняване на функционалността. Допълнителни данни ще намерите в каталога BSS - Противопожарни системи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на ламарината 0,06 in Дебелина на ламарината 1,5 mm Едрогабаритно изпълнение не Изпълнение съединител без съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Перфорация на дъното 7 x 32 Повърхност Лентово поцинкованe Полезно сечение 88 cm² Полезно сечение 8800 mm² Противопожарна защита Съхраняване на функционалността на стандартна носеща конструкция Размери 60x150x3000 с капак не Странична перфорация да Съхраняване на функционалността да Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Dimension W 150 mm Височина 60 mm Височина 2 in Дължина 10 ft Дължина 3000 mm Размер B 150 mm Ширина 6 in Ширина 150 mm Натоварвания
Отстояние 1,5 м 2,65 kN/m Отстояние 2,0 м 1,8 kN/m Отстояние 2,5 м 1,15 kN/m Отстояние 3,0 м 0,5 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 7,9623 кг CO2e / 1 Метър CO₂ Footprint (GWP) 7,9623 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип SKS 60
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 60 FS
RLVK 60 FS 6067093 10 Брой
Комплект надлъжни съединители 60 FS
RV 615 FS 6068162 10 Брой
Дънна планка за челни снадки FS
SSLB 150 FS 7070209 20 Брой
Ъгъл 45° 60 FS
RB 45 615 FS 6036102 1 Брой
Ъгъл 90° 60 FS
RB 90 615 FS 6036562 1 Брой
Регулируем ъгъл 60 FS
RB W 615 FS 6037102 1 Брой
Странично отклонение 60 FS
RAA 615 FS 6042113 1 Брой
T-отклонение 60 FS
RT 615 FS 6038102 1 Брой
Капак със затварящи ключета FS
DRL 150 FS 6052150 3 m
Разделителна стена 60 FS
TSG 60 FS 6062068 3 m - Изтегляния
-
