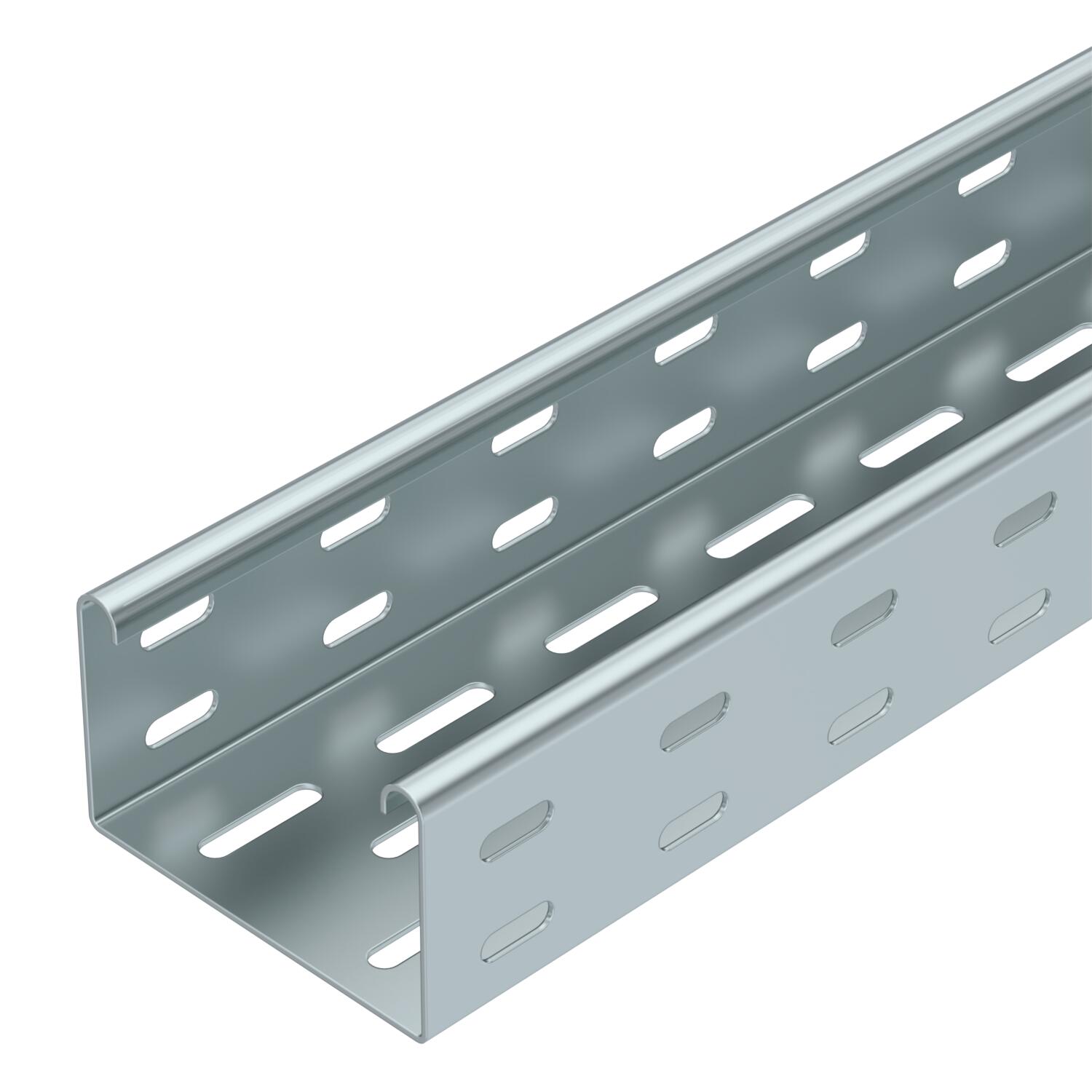

Кабелна скара SKS 60 FS
Кат. № 6056105 | Електронен артикулен номер (EAN) 4012196060191
- Описание на продукта
-
Описание на продуктаSKS 60 = Система кабелни скари с височина на борда 60 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
Кабелната скара тип SKS може да се използва и за съхраняване на функционалността. Допълнителни данни ще намерите в каталога BSS - Противопожарни системи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на ламарината 1,5 mm Дебелина на ламарината 0,06 in Едрогабаритно изпълнение не Изпълнение съединител без съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Перфорация на дъното 7 x 32 Повърхност Лентово поцинкованe Полезно сечение 5800 mm² Полезно сечение 58 cm² Противопожарна защита Съхраняване на функционалността на стандартна носеща конструкция Размер 60 x 100 Размери 60x100x3000 с капак не Странична перфорация да Съхраняване на функционалността да Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Dimension W 100 mm Височина 2 in Височина 60 mm Дължина 3000 mm Дължина 10 ft Размер B 100 mm Ширина 100 mm Ширина 6 in Натоварвания
Отстояние 1,5 м 2,65 kN/m Отстояние 2,0 м 1,8 kN/m Отстояние 2,5 м 1,15 kN/m Отстояние 3,0 м 0,5 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 6,6327 кг CO2e / 1 Метър CO₂ Footprint (GWP) 6,6327 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип SKS 60
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 60 FS
RLVK 60 FS 6067093 10 Брой

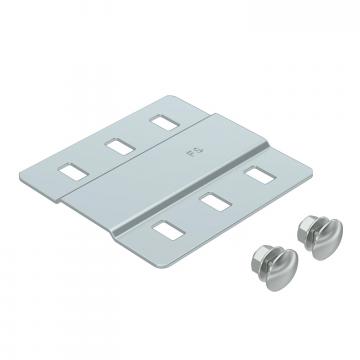

Дънна планка за челни снадки FS
SSLB 100 FS 7070205 20 Брой
Ъгъл 45° 60 FS
RB 45 610 FS 6036100 1 Брой
Ъгъл 90° 60 FS
RB 90 610 FS 6036560 1 Брой
Регулируем ъгъл 60 FS
RB W 610 FS 6037100 1 Брой
Странично отклонение 60 FS
RAA 610 FS 6042111 1 Брой
T-отклонение 60 FS
RT 610 FS 6038100 1 Брой
Кръстовидно отклонение 60 FS
RK 610 FS 7027311 1 Брой
Капак със затварящи ключета FS
DRL 100 FS 6052096 3 m
Разделителна стена 60 FS
TSG 60 FS 6062068 3 m - Изтегляния
-
