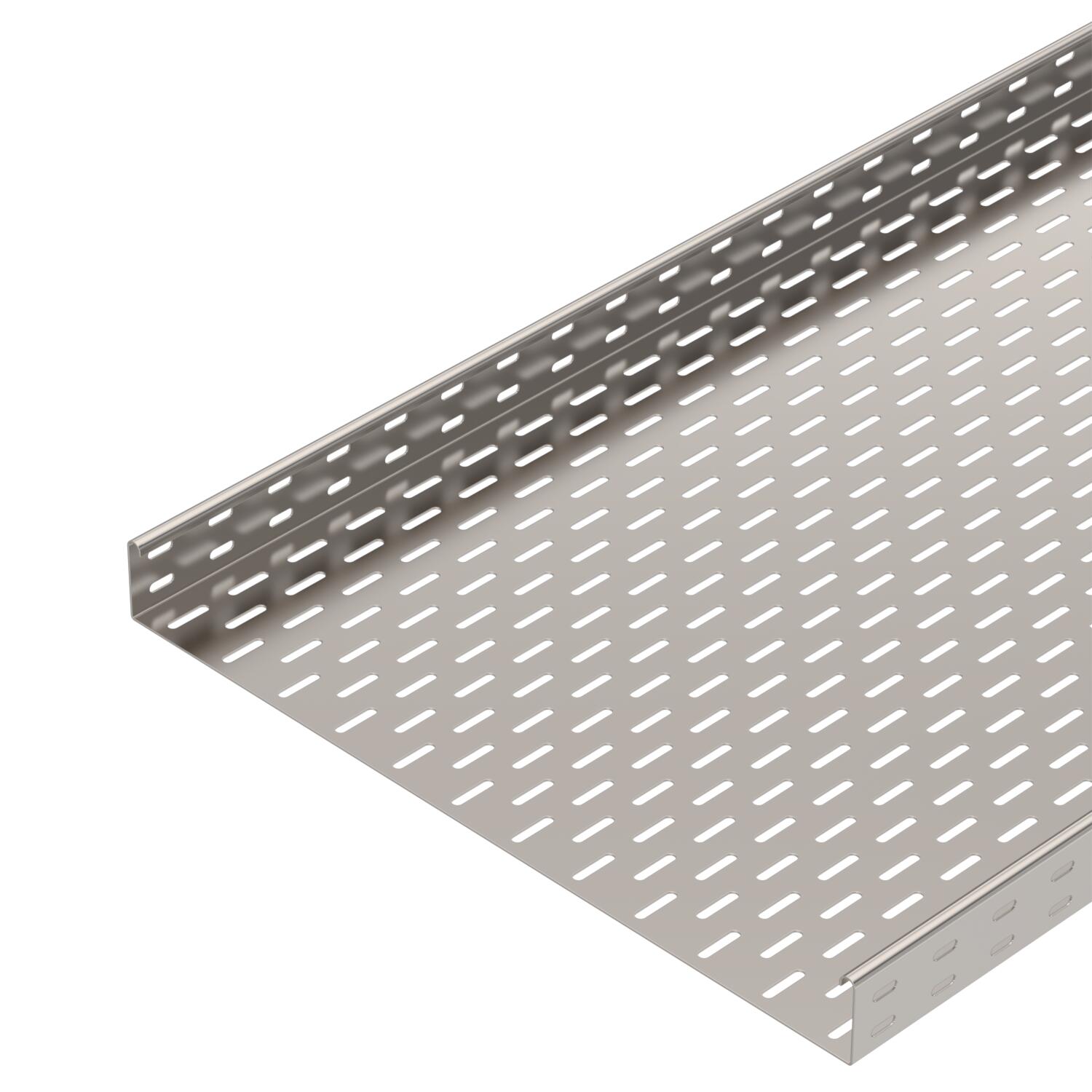

Kабелна скара SKS 60 V2A
Кат. № 6056746 | Електронен артикулен номер (EAN) 4012196120857
- Описание на продукта
-
Описание на продуктаSKS 60 = Система кабелни скари с височина на борда 60 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
Кабелната скара тип SKS може да се използва и за съхраняване на функционалността. Допълнителни данни ще намерите в каталога BSS - Противопожарни системи. Кабелната скара се фиксира върху конзолата с болтове тип FRS M6 x 12.
Необходимите съединителни елементи трябва да се поръчат отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на ламарината 1,5 mm Дебелина на ламарината 0,06 in Едрогабаритно изпълнение не Изпълнение съединител без съединители Материал Неръждаема стомана, 1.4301 Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Полезно сечение 35800 mm² Полезно сечение 358 cm² Размери 60x600x3000 с капак не Странична перфорация да Съхраняване на функционалността да Тип тест на натоварване по IEC 61537 Тип II Цвят неръждаема стомана Размери
Dimension W 600 mm Височина 60 mm Височина 2 in Дължина 10 ft Дължина 3000 mm Размер B 600 mm Ширина 600 mm Ширина 24 in Натоварвания
Отстояние 1,5 м 2,65 kN/m Отстояние 2,0 м 1,8 kN/m Отстояние 2,5 м 1,15 kN/m Отстояние 3,0 м 0,5 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 41,9926 кг CO2e / 1 Метър CO₂ Footprint (GWP) 41,9926 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип SKS 60
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 60 V2A
RLVK 60 A2 6067654 10 Брой
Дънна планка за челни снадки V2A
SSLB 600 A2 7070381 20 Брой
Ъгъл 90° 60 V2A
RB 90 660 A2 6036632 1 Брой
Регулируем ъгъл 60 V2A
RB W 660 A2 6037162 1 Брой
Странично отклонение 60 V2A
RAA 660 A2 6042341 1 Брой
T-отклонение 60 V2A
RT 660 A2 6038170 1 Брой
Кръстовидно отклонение 60 A2
RK 660 A2 7027511 1 Брой
Капак със затварящи ключета V2A
DRL 600 A2 6052975 3 m
Разделителна стена 60 V2A
TSG 60 A2 6062084 3 m
Ъгъл 90° 60 V2A
RBU 90 660 A2 7134266 1 Брой - Изтегляния
-
