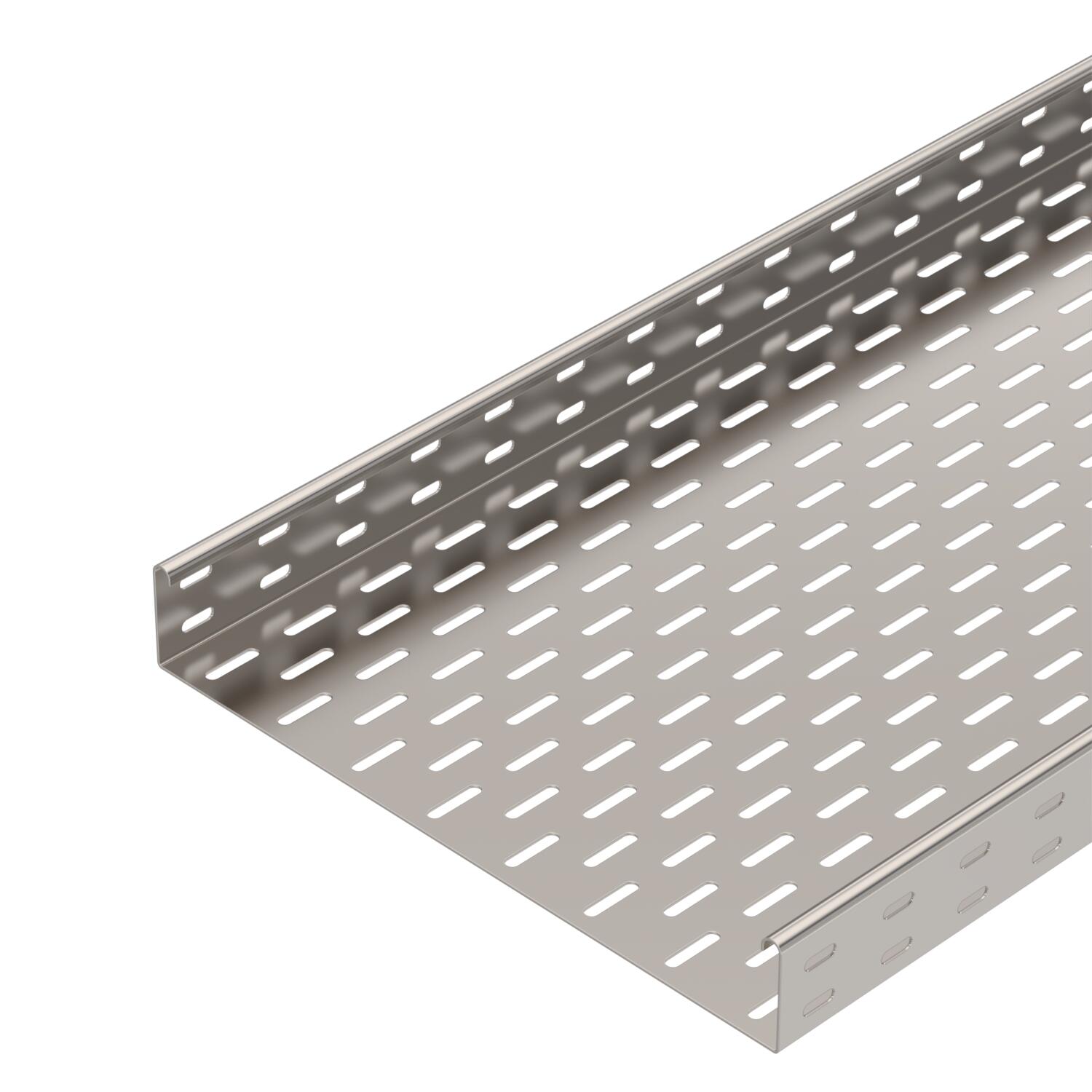

Kабелна скара SKS 60 V2A
Кат. № 6056742 | Електронен артикулен номер (EAN) 4012196120734
- Описание на продукта
-
Описание на продуктаSKS 60 = Система кабелни скари с височина на борда 60 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
Кабелната скара тип SKS може да се използва и за съхраняване на функционалността. Допълнителни данни ще намерите в каталога BSS - Противопожарни системи. Кабелната скара се фиксира върху конзолата с болтове тип FRS M6 x 12.
Необходимите съединителни елементи трябва да се поръчат отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на ламарината 1,5 mm Дебелина на ламарината 0,06 in Едрогабаритно изпълнение не Изпълнение съединител без съединители Материал Неръждаема стомана, 1.4301 Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Полезно сечение 23800 mm² Полезно сечение 238 cm² Продуктова серия SKS Series Размери 60x400x3000 с капак не Странична перфорация да Съответствие с ROHS да Съхраняване на функционалността да Тип тест на натоварване по IEC 61537 Тип II Цвят неръждаема стомана Размери
Dimension W 400 mm Височина 2 in Височина 60 mm Дължина 3000 mm Дължина 10 ft Размер B 400 mm Ширина 400 mm Ширина 16 in Натоварвания
Отстояние 1,5 м 2,65 kN/m Отстояние 2,0 м 1,8 kN/m Отстояние 2,5 м 1,15 kN/m Отстояние 3,0 м 0,5 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 30,7161 кг CO2e / 1 Метър CO₂ Footprint (GWP) 30,7161 kg CO₂e Declared Unit Metres Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип SKS 60
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 60 V2A
RLVK 60 A2 6067654 10 Брой
Дънна планка за челни снадки V2A
SSLB 400 A2 7070369 20 Брой
Ъгъл 90° 60 V2A
RB 90 640 A2 6036628 1 Брой
Регулируем ъгъл 60 V2A
RB W 640 A2 6037158 1 Брой
Странично отклонение 60 V2A
RAA 640 A2 6042319 1 Брой
T-отклонение 60 V2A
RT 640 A2 6038166 1 Брой
Кръстовидно отклонение 60 A2
RK 640 A2 7027507 1 Брой
Капак със затварящи ключета V2A
DRL 400 A2 6052932 3 m
Разделителна стена 60 V2A
TSG 60 A2 6062084 3 m - Изтегляния
-
