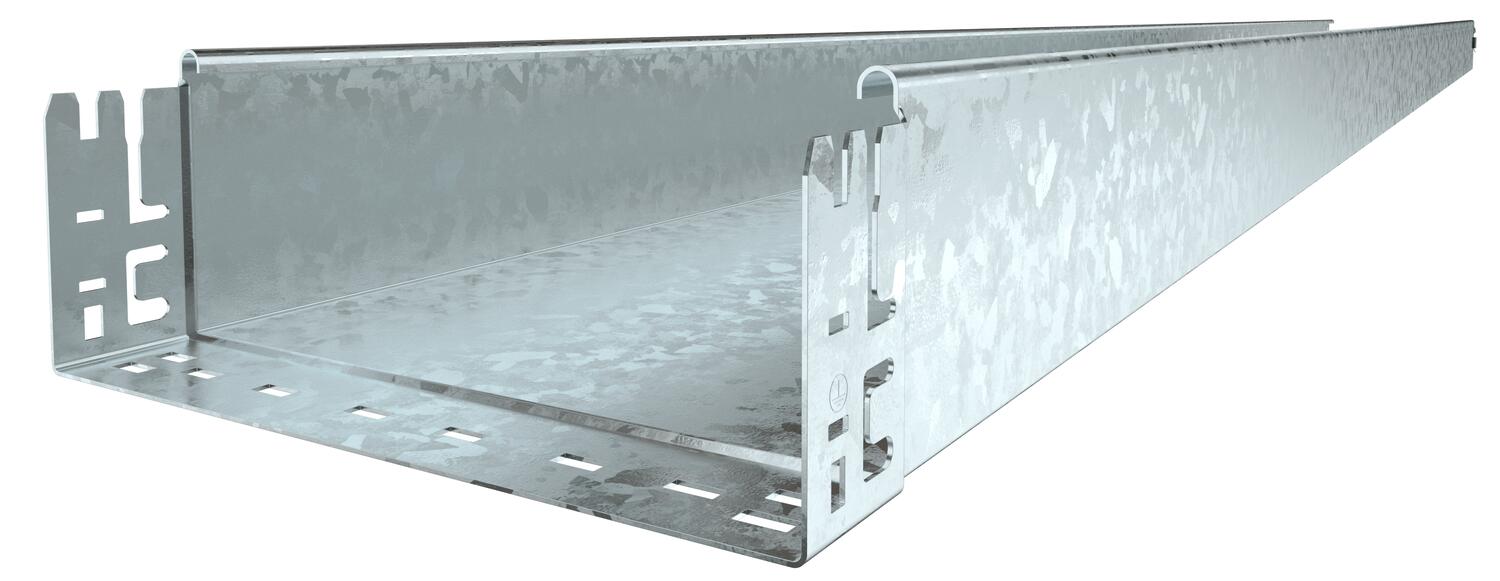

Кабелна скара SKS-Magic® 110, плътна FT
Кат. № 6059865 | Електронен артикулен номер (EAN) 4012195834151
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система за бързо закрепване, неперфорирана. Полезна дължина 3000 mm.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1,5 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Монтажни отвори в основата не Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Полезна дължина 3000 mm Полезно сечение 655 cm² Полезно сечение 65500 mm² Размери 110x600x3050 с капак не Странична перфорация не Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Височина 110 mm Дължина 3050 mm Размер B 600 mm Ширина 600 mm Натоварвания
Отстояние 1,5 м 3 kN/m Отстояние 2,0 м 2,4 kN/m Отстояние 2,5 м 1,76 kN/m Отстояние 3,0 м 1,2 kN/m Отстояние 3,5 м 0,84 kN/m Отстояние 4,0 м 0,8 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 22,2945 кг CO2e / 1 Метър CO₂ Footprint (GWP) 22,2945 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип SKSMU 110
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FT
DRL 600 FT 6051472 3 m
Ъгъл 45° 110 FT
RB 45 160 FT 6036340 1 Брой
Ъгъл 90° 110 FТ
RB 90 160 FT 6036842 1 Брой
Регулируем ъгъл 110 FT
RB W 160 FT 6037332 1 Брой
Странично отклонение 110 FT
RAA 160 FT 6042263 1 Брой
T-отклонение 110 FT
RT 160 FT 6038332 1 Брой
Кръстовидно отклонение 110 FT
RK 160 FT 7027463 1 Брой
Капак със затварящи ключета DD
DRL 600 DD 6052724 3 m
Разделителна стена 110 DD
TSG 110 DD 6062335 3 m
Ъгъл 45° Magic 110 FT
RBM 45 160 FT 6041790 1 Брой - Изтегляния
-
Спецификация SKSMU 160 FT / 6059865 , 0.29MB , pdfЕС Декларация за съответствие SKSMU 160 FT / 6059865 , 0.13MB , pdfДекларация за съответствие Великобритания SKSMU 160 FT / 6059865 , 0.09MB , pdfREACH Декларация за съответствие SKSMU 160 FT / 6059865 , 0.12MB , pdfRoHS Декларация за съответствие SKSMU 160 FT / 6059865 , 0.13MB , pdfДекларация за екологичен продукт (EPD) SKSMU 160 FT / 6059865 , 2.03MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
