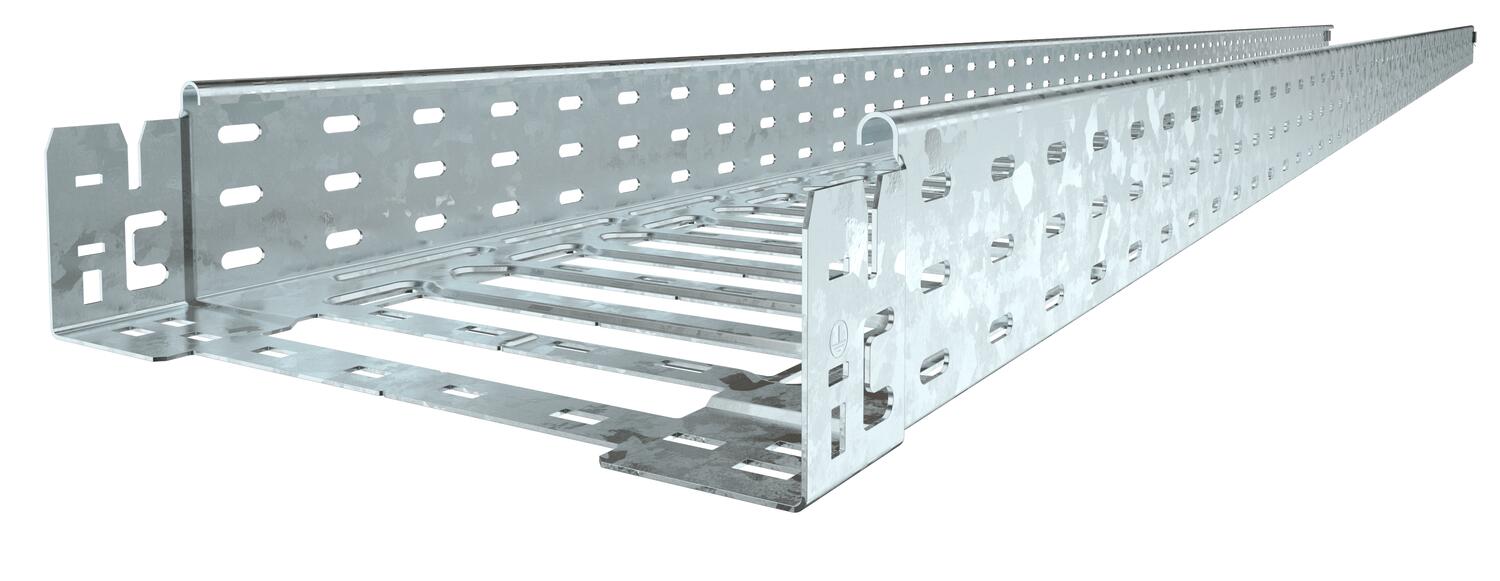

Кабелна скара SKS-Magic® 85 FT
Кат. № 6059555 | Електронен артикулен номер (EAN) 4012195833147
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
За ширина над 200 mm - пропусклива система кабелни скари съгл. Директива VdS 2092 с 30% относителен дял на отворите за приложение под спринклерни съоръжения.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1,5 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 25300 mm² Полезно сечение 253 cm² Размери 85x300x3050 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Употреба на спринклерна противопожарна система да Цвят цвят цинк Размери
Височина 85 mm Дължина 3050 mm Размер B 300 mm Размер L 180 mm Размер x 196 mm Размер y 262 mm Ширина 300 mm Натоварвания
Отстояние 1,5 м 2,8 kN/m Отстояние 2,0 м 2,25 kN/m Отстояние 2,5 м 1,77 kN/m Отстояние 3,0 м 1,35 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 12,5402 кг CO2e / 1 Метър CO₂ Footprint (GWP) 12,5402 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване, кабелна скара тип SKSM 85
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FT
DRL 300 FT 6051383 3 m
Ъгъл 45° 85 FT
RB 45 830 FT 6036234 1 Брой
Ъгъл 90° 85 FT
RB 90 830 FT 6036716 1 Брой
Регулируем ъгъл 85 FT
RB W 830 FT 6037225 1 Брой
Странично отклонение 85 FT
RAA 830 FT 6042235 1 Брой
T-отклонение 85 FT
RT 830 FT 6038234 1 Брой
Кръстовидно отклонение 85 FT
RK 830 FT 7027435 1 Брой
Капак със затварящи ключета DD
DRL 300 DD 6052712 3 m
Разделителна стена 85 DD
TSG 85 DD 6062331 3 m
Ъгъл 90° Magic 85 FT
RBM 90 830 FT 6041514 1 Брой - Изтегляния
-
