Кабелна скара SKS-Magic® 85 FT 3050 | 400 | 85 | 1,5 | не | цвят цинк | Стомана | Горещо поцинкованe чрез потапяне

Кабелна скара SKS-Magic® 85 FT

Кат. № 6059557 | Електронен артикулен номер (EAN) 4012195833154

Кат. № / Тип

Дължина	3050 mm

Ширина

Височина	85 mm

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността	не

Цвят	цвят цинк

Материал	Стомана

Повърхност	Горещо поцинкованe чрез потапяне

Описание на продукта

Описание на продукта

Кабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.

С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.

За ширина над 200 mm - пропусклива система кабелни скари съгл. Директива VdS 2092 с 30% относителен дял на отворите за приложение под спринклерни съоръжения.

С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.

Технически данни

Технически данни

Вид на съединителя система за носене на кабели	Закрепване с щракване
Дебелина на ламарината	1,5 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Магнитно затихване чрез екраниране без капак	20 dB
Магнитно затихване чрез екраниране с капак	50 dB
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не

Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	33800 mm²
Полезно сечение	338 cm²
Размери	85x400x3050
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Употреба на спринклерна противопожарна система	да
Цвят	цвят цинк

Размери

Височина	85 mm
Дължина	3050 mm
Размер B	400 mm
Размер L	280 mm

Размер x	296 mm
Размер y	362 mm
Ширина	400 mm

Натоварвания

Отстояние 1,5 м	2,8 kN/m
Отстояние 2,0 м	2,25 kN/m

Отстояние 2,5 м	1,77 kN/m
Отстояние 3,0 м	1,35 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	14,8683 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	14,8683 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване, кабелна скара тип SKSM 85

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Дебелина на ламарината	Съхраняване на функционалността	Цвят	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKSM 810 FT	3050 mm	100 mm	85 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059549	m	3 m
SKSM 820 FT	3050 mm	200 mm	85 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059553	m	3 m
SKSM 830 FT	3050 mm	300 mm	85 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059555	m	3 m
SKSM 840 FT	3050 mm	400 mm	85 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059557	m	3 m
SKSM 850 FT	3050 mm	500 mm	85 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059559	m	3 m
SKSM 860 FT	3050 mm	600 mm	85 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059561	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак със затварящи ключета FT	DRL 400 FT	6051413	m	3 m
Ъгъл 45° 85 FT	RB 45 840 FT	6036236	Брой	1 Брой

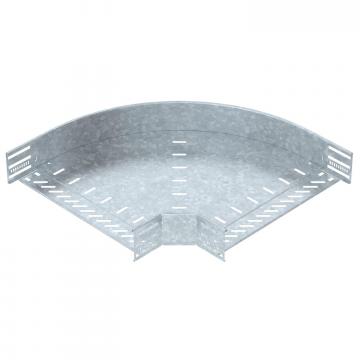

Ъгъл 90° 85 FT	RB 90 840 FT	6036718	Брой	1 Брой
Регулируем ъгъл 85 FT	RB W 840 FT	6037226	Брой	1 Брой
Странично отклонение 85 FT	RAA 840 FT	6042237	Брой	1 Брой
T-отклонение 85 FT	RT 840 FT	6038236	Брой	1 Брой
Кръстовидно отклонение 85 FT	RK 840 FT	7027437	Брой	1 Брой
Капак със затварящи ключета DD	DRL 400 DD	6052715	m	3 m
Разделителна стена 85 DD	TSG 85 DD	6062331	m	3 m
Ъгъл 45° Magic 85 FT	RBM 45 840 FT	6041436	Брой	1 Брой
Ъгъл, вариращ, Magic 85 FT	RBMV 840 FT	6040608	Брой	1 Брой
