Кабелна стълба LCIS 60, 3 m C30 FS 3000 | 300 | 1,5 | не

Кабелна стълба LCIS 60, 3 m C30 FS

Кат. № 6209612 | Електронен артикулен номер (EAN) 4012196487585

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на борда	1,5 mm

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

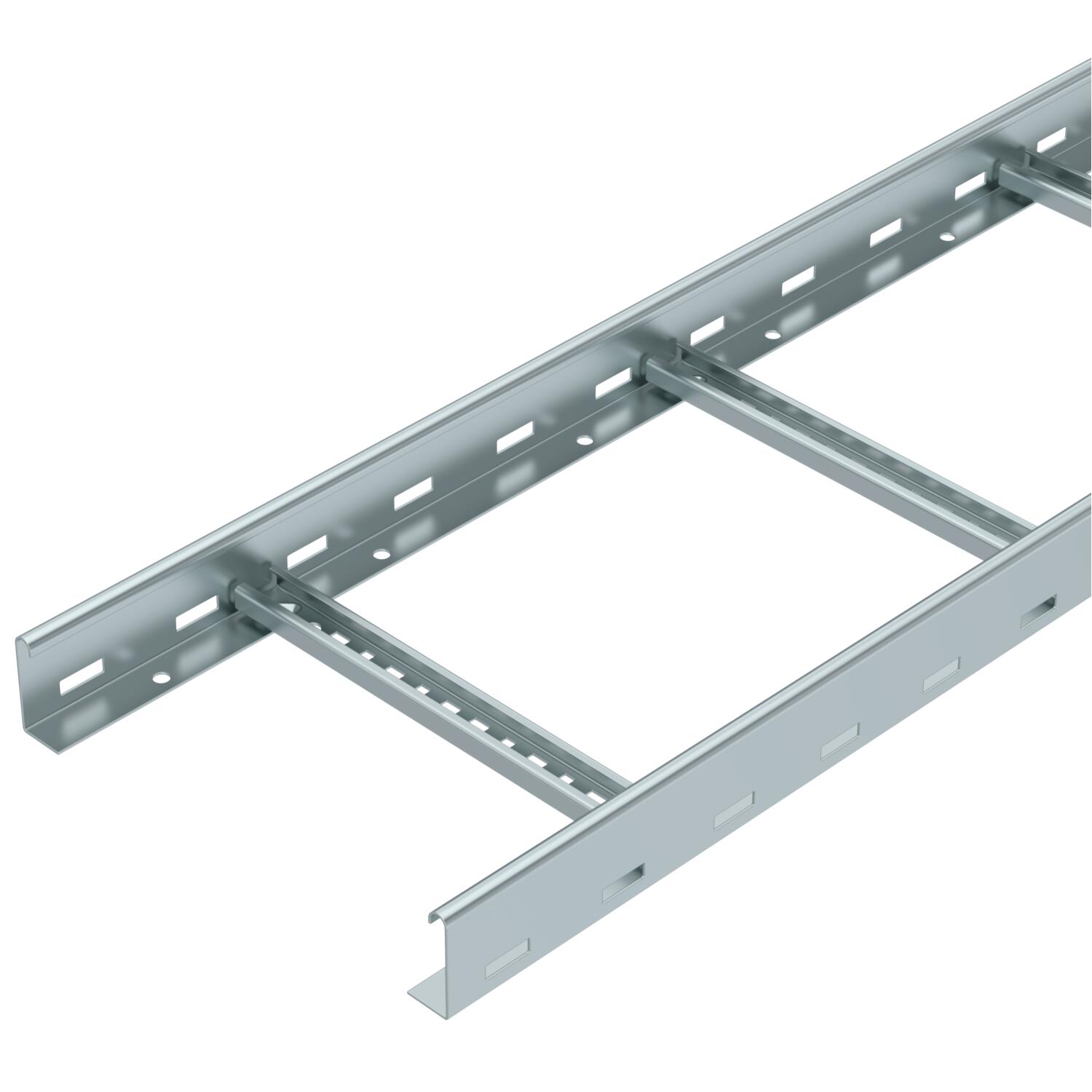

Кабелна стълба с височина на борда 60 mm, със заварени, отворени нагоре напречни шпроси С30. Огънат ръб на борда за подсилване и за защита на кабелите. Закрепване върху конзолата посредством клеми тип LKS 40. Ширината на шлица на шпросата 16,5 mm, подходяща скоба тип BS-H....
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.

Технически данни

Технически данни

CO2 отпечатък (GWP) от люлка до портата	7,0024 кг CO2e / 1 Метър
Височина	60 mm
Дебелина на борда	1,5 mm
Дължина	3000 mm
Едрогабаритно изпълнение	не
Закрепване на шпросата	заваряване
Изпълнение на страничния борд	плосък профил
Изпълнение на шпросите	Перфориран профил
Материал	Стомана
Неръждаема стомана, байцвана	не
Отстояние	0,2 kN/m
Отстояние 1,5 м	3,3 kN/m
Отстояние 2,0 м	2 kN/m
Отстояние 2,5 м	1,3 kN/m
Отстояние 3,0 м	1 kN/m

Отстояние 3,5 м	0,78 kN/m
Отстояние 4,0 м	0,4 kN/m
Отстояние 4,5 м	0,3 kN/m
Повърхност	Лентово поцинкованe
Полезно сечение	12000 mm²
Полезно сечение	120 cm²
Размер на шлица на шпроса	17,00
Размер B	300 mm

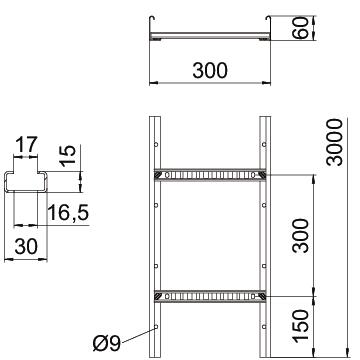

Размери	60x300x3000
Разстояние между напречните шпроси	300 mm
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	цвят цинк
Ширина	300 mm

Технически данни

Диаграма на натоварване на кабелна стълба LCIS 60

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на борда	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	не	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	не	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	не	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	не	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	не	6209618	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак със затварящи ключета FS	DRL 300 FS	6052304	m	3 m
Надлъжен съединител 60 FS	LVG 60 FS	6208840	Брой	10 Брой
Ъглов съединител 60 FS	LWVG 60 FS	6208895	Брой	10 Брой
Шарнирен съединител 60 FS	LGVG 60 FS	6208941	Брой	10 Брой
Мултифункционален съединител 60 FS	LMFV 630 FS	6225712	Брой	1 Брой
Ъгъл 90° 60 FS	LB 90 630 R3 FS	6225044	Брой	1 Брой
T-отклонение 60 FS	LT 630 R3 FS	6225212	Брой	1 Брой
Странично отклонение 60 FS	LAA 630 R3 FS	6225852	Брой	1 Брой
Шарнирен елемент за вертикален ъгъл 60 FS	LGBE 630 FS	6225452	Брой	1 Брой
Предпазна капачка 60	SKH 60 OR	6222537	Чифт	40 Чифт
Свързващ елемент за разклонения 60 FS	LAS 60 FS	6221351	Брой	10 Брой
Разделителна стена 45 FS	TSG 45 FS	6062033	m	3 m
Подложна ламарина FS	ELB-L 30 FS	6103251	m	3 m
