Кабелна стълба LCIS 60, 3 m C30 FS 3000 | 600 | 1,5 | не

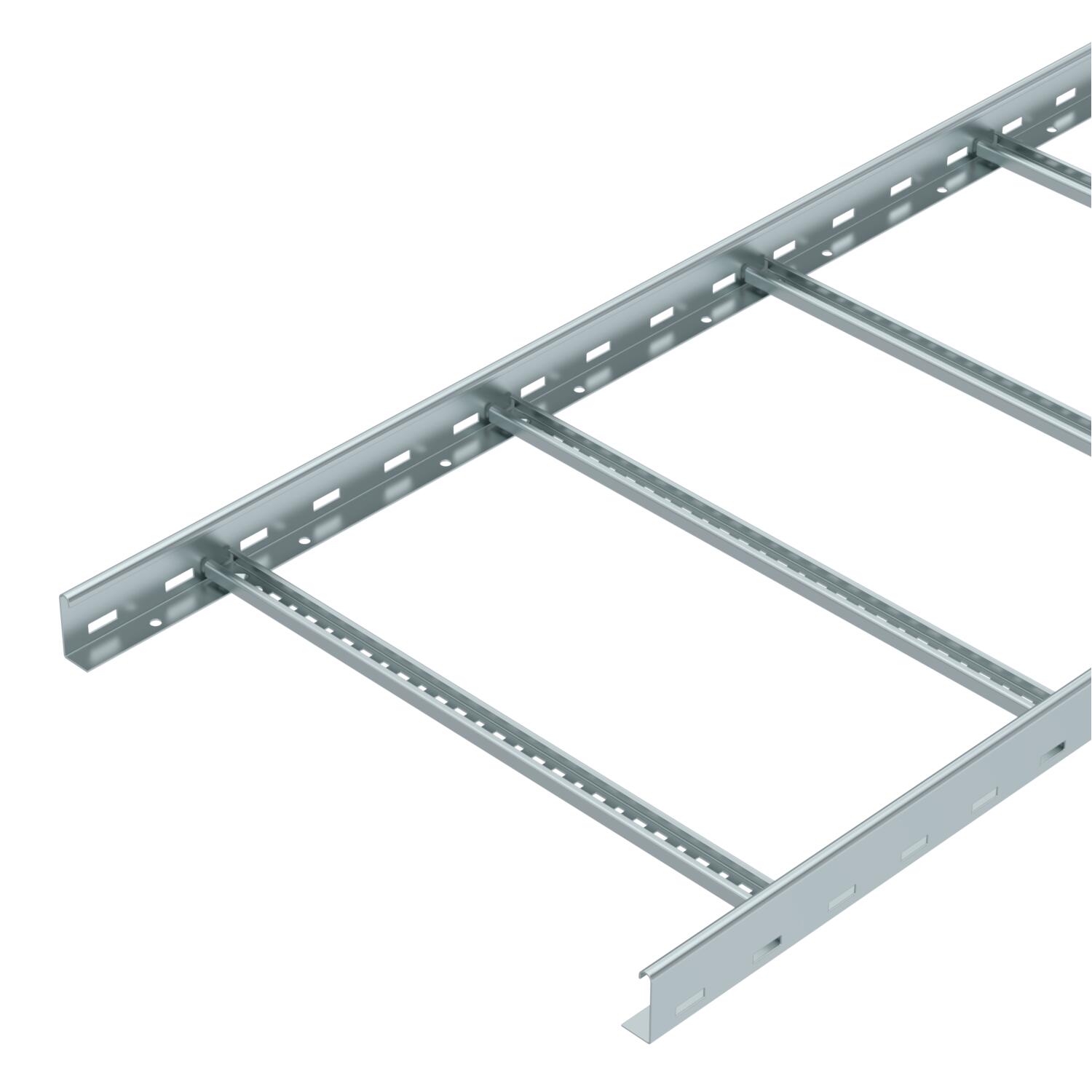

Кабелна стълба LCIS 60, 3 m C30 FS

Кат. № 6209618 | Електронен артикулен номер (EAN) 4012196487615

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на борда	1,5 mm

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Кабелна стълба с височина на борда 60 mm, със заварени, отворени нагоре напречни шпроси С30. Огънат ръб на борда за подсилване и за защита на кабелите. Закрепване върху конзолата посредством клеми тип LKS 40. Ширината на шлица на шпросата 16,5 mm, подходяща скоба тип BS-H....
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.

Технически данни

Технически данни

Дебелина на борда	1,5 mm
Едрогабаритно изпълнение	не
Закрепване на шпросата	заваряване
Изпълнение на страничния борд	плосък профил
Изпълнение на шпросите	Перфориран профил
Материал	Стомана
Неръждаема стомана, байцвана	не
Повърхност	Лентово поцинкованe

Полезно сечение	240 cm²
Полезно сечение	24000 mm²
Размери	60x600x3000
Разстояние между напречните шпроси	300 mm
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	цвят цинк

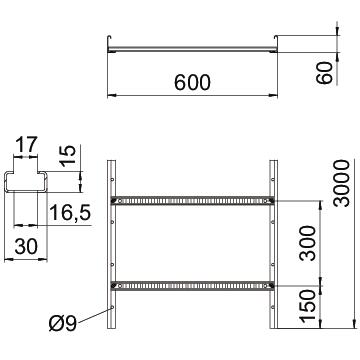

Размери

Височина	60 mm
Дължина	3000 mm
Размер на шлица на шпроса	17,00

Размер B	600 mm
Ширина	600 mm

Натоварвания

Отстояние	0,2 kN/m
Отстояние 1,5 м	3,3 kN/m
Отстояние 2,0 м	2 kN/m
Отстояние 2,5 м	1,3 kN/m

Отстояние 3,0 м	1 kN/m
Отстояние 3,5 м	0,78 kN/m
Отстояние 4,0 м	0,4 kN/m
Отстояние 4,5 м	0,3 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	8,7106 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	8,7106 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване на кабелна стълба LCIS 60

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на борда	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	не	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	не	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	не	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	не	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	не	6209618	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак със затварящи ключета FS	DRL 600 FS	6052606	m	3 m
Надлъжен съединител 60 FS	LVG 60 FS	6208840	Брой	10 Брой
Ъглов съединител 60 FS	LWVG 60 FS	6208895	Брой	10 Брой
Шарнирен съединител 60 FS	LGVG 60 FS	6208941	Брой	10 Брой
Мултифункционален съединител 60 FS	LMFV 660 FS	6225718	Брой	1 Брой
Ъгъл 90° 60 FS	LB 90 660 R3 FS	6225050	Брой	1 Брой
T-отклонение 60 FS	LT 660 R3 FS	6225218	Брой	1 Брой
Странично отклонение 60 FS	LAA 660 R3 FS	6225858	Брой	1 Брой
Шарнирен елемент за вертикален ъгъл 60 FS	LGBE 660 FS	6225458	Брой	1 Брой
Предпазна капачка 60	SKH 60 OR	6222537	Чифт	40 Чифт
Свързващ елемент за разклонения 60 FS	LAS 60 FS	6221351	Брой	10 Брой
Разделителна стена 45 FS	TSG 45 FS	6062033	m	3 m
Подложна ламарина FS	ELB-L 60 FS	6103332	m	3 m
