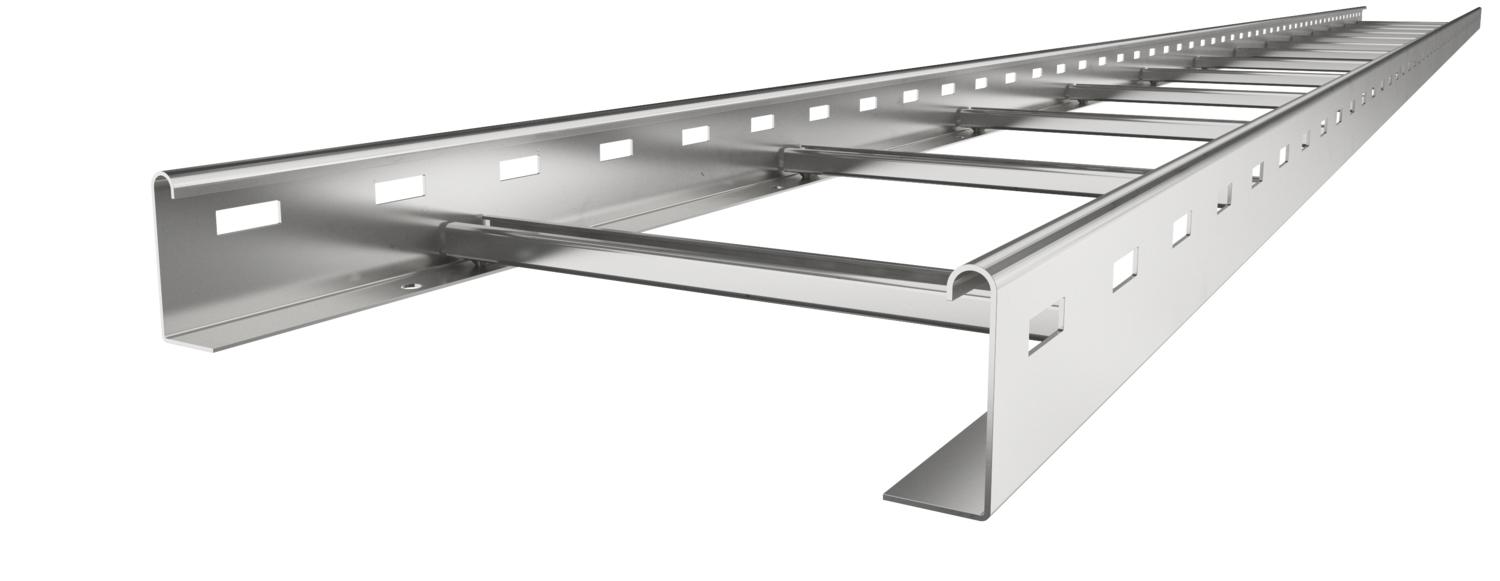

Кабелна стълба LCIS 60, 6 m C30 V4A
Кат. № 6207202 | Електронен артикулен номер (EAN) 4012196431960
- Описание на продукта
-
Описание на продуктаКабелна стълба с височина на борда 60 mm със заварена, отворена нагоре шпроса профил C30. Огънат ръб на борда за подсилване и за защита. Закрепването върху конзолата става с клеми тип LKS 40. Ширината на шлица на шпросата е 16,5 mm, подходящата скоба е тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
-
- Технически данни
-
Технически данни
Дебелина на борда 1,5 mm Едрогабаритно изпълнение не Закрепване на шпросата заваряване Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Неръждаема стомана 1.4571 Неръждаема стомана, байцвана да Повърхност без покритие, за допълнителна обработка Полезно сечение 8000 mm² Полезно сечение 80 cm² Размери 60x200x6000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността не Цвят неръждаема стомана Размери

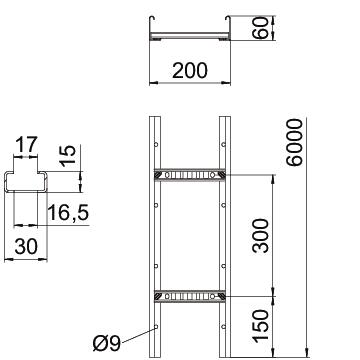

Височина 60 mm Дължина 6000 mm Размер на шлица на шпроса 17,00 Размер B 200 mm Ширина 200 mm Натоварвания
Отстояние 0,2 kN/m Отстояние 1,5 м 3,3 kN/m Отстояние 2,0 м 2 kN/m Отстояние 2,5 м 1,3 kN/m Отстояние 3,0 м 1 kN/m Отстояние 3,5 м 0,78 kN/m Отстояние 4,0 м 0,4 kN/m Отстояние 4,5 м 0,3 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 13,5051 кг CO2e / 1 Метър CO₂ Footprint (GWP) 13,5051 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване на кабелна стълба LCIS 60
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета V4A
DRL 200 A4 6052981 3 m

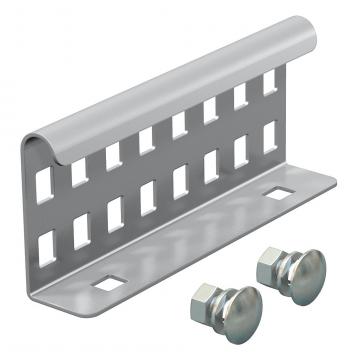

Надлъжен съединител 60 V4A
LVG 60 A4 6208835 10 Брой
Ъглов съединител 60 V4A
LWVG 60 A4 6208891 10 Брой

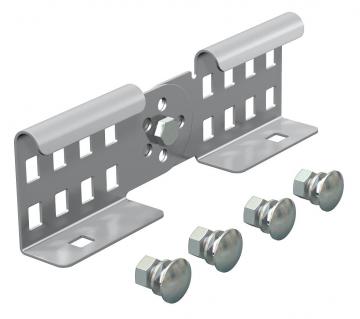

Шарнирен съединител 60 V4A
LGVG 60 A4 6208932 10 Брой
Ъгъл 90° 60 V4A
LB 90 620 R3 A4 6225102 1 Брой

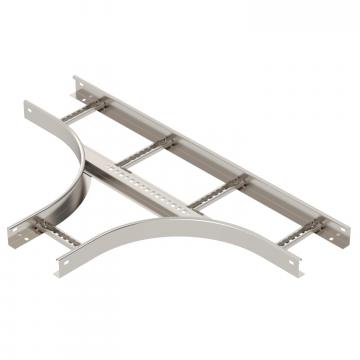

T-отклонение 60 V4A
LT 620 R3 A4 6225270 1 Брой
Предпазна капачка 60
SKH 60 OR 6222537 40 Чифт
Разделителна стена 45 V4A
TSG 45 A4 6062028 3 m - Изтегляния
-
