Кабелна стълба LCIS 60, 6 m C30 V4A 6000 | 600 | 1,5 | не

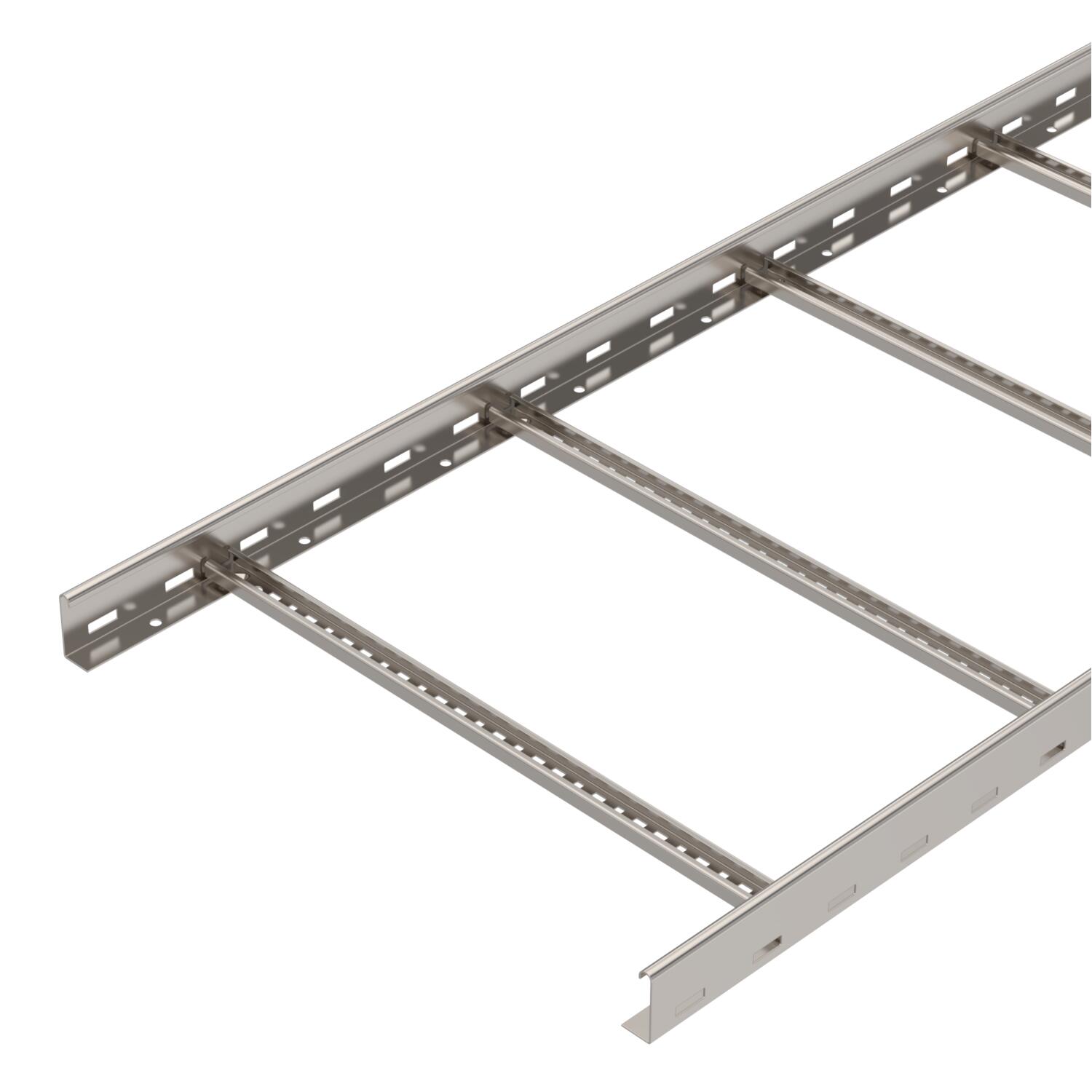

Кабелна стълба LCIS 60, 6 m C30 V4A

Кат. № 6207210 | Електронен артикулен номер (EAN) 4012196432004

Кат. № / Тип

Дължина	6000 mm

Ширина

Дебелина на борда	1,5 mm

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Кабелна стълба с височина на борда 60 mm със заварена, отворена нагоре шпроса профил C30. Огънат ръб на борда за подсилване и за защита. Закрепването върху конзолата става с клеми тип LKS 40. Ширината на шлица на шпросата е 16,5 mm, подходящата скоба е тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.

Технически данни

Технически данни

Дебелина на борда	1,5 mm
Едрогабаритно изпълнение	не
Закрепване на шпросата	заваряване
Изпълнение на страничния борд	плосък профил
Изпълнение на шпросите	Перфориран профил
Материал	Неръждаема стомана 1.4571
Неръждаема стомана, байцвана	да
Повърхност	без покритие, за допълнителна обработка

Полезно сечение	240 cm²
Полезно сечение	24000 mm²
Размери	60x600x6000
Разстояние между напречните шпроси	300 mm
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	неръждаема стомана

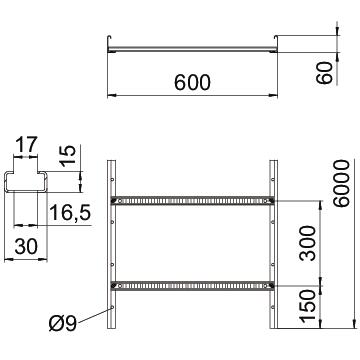

Размери

Височина	60 mm
Дължина	6000 mm
Размер на шлица на шпроса	16,50

Размер B	600 mm
Ширина	600 mm

Натоварвания

Отстояние	0,2 kN/m
Отстояние 1,5 м	3,3 kN/m
Отстояние 2,0 м	2 kN/m
Отстояние 2,5 м	1,3 kN/m

Отстояние 3,0 м	1 kN/m
Отстояние 3,5 м	0,78 kN/m
Отстояние 4,0 м	0,4 kN/m
Отстояние 4,5 м	0,3 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	18,3076 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	18,3076 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване на кабелна стълба LCIS 60

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на борда	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	не	6207202	m	6 m
LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	не	6207204	m	6 m
LCIS 640 6 A4	6000 mm	400 mm	1,5 mm	не	6207206	m	6 m
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	не	6207208	m	6 m
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	не	6207210	m	6 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак със затварящи ключета V4A	DRL 600 A4	6052986	m	3 m
Надлъжен съединител 60 V4A	LVG 60 A4	6208835	Брой	10 Брой
Ъглов съединител 60 V4A	LWVG 60 A4	6208891	Брой	10 Брой
Шарнирен съединител 60 V4A	LGVG 60 A4	6208932	Брой	10 Брой
Ъгъл 90° 60 V4A	LB 90 660 R3 A4	6225110	Брой	1 Брой

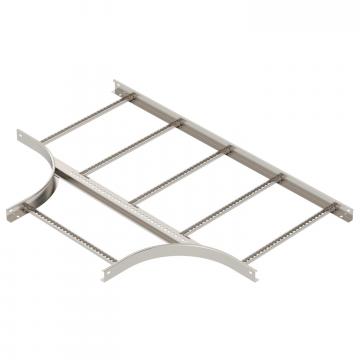

T-отклонение 60 V4A	LT 660 R3 A4	6225278	Брой	1 Брой
Предпазна капачка 60	SKH 60 OR	6222537	Чифт	40 Чифт
Разделителна стена 45 V4A	TSG 45 A4	6062028	m	3 m
