Кабелна стълба LG 110, 6 м VS FT
Кат. № 6216468 | Електронен артикулен номер (EAN) 4012195065388
- Описание на продукта
-

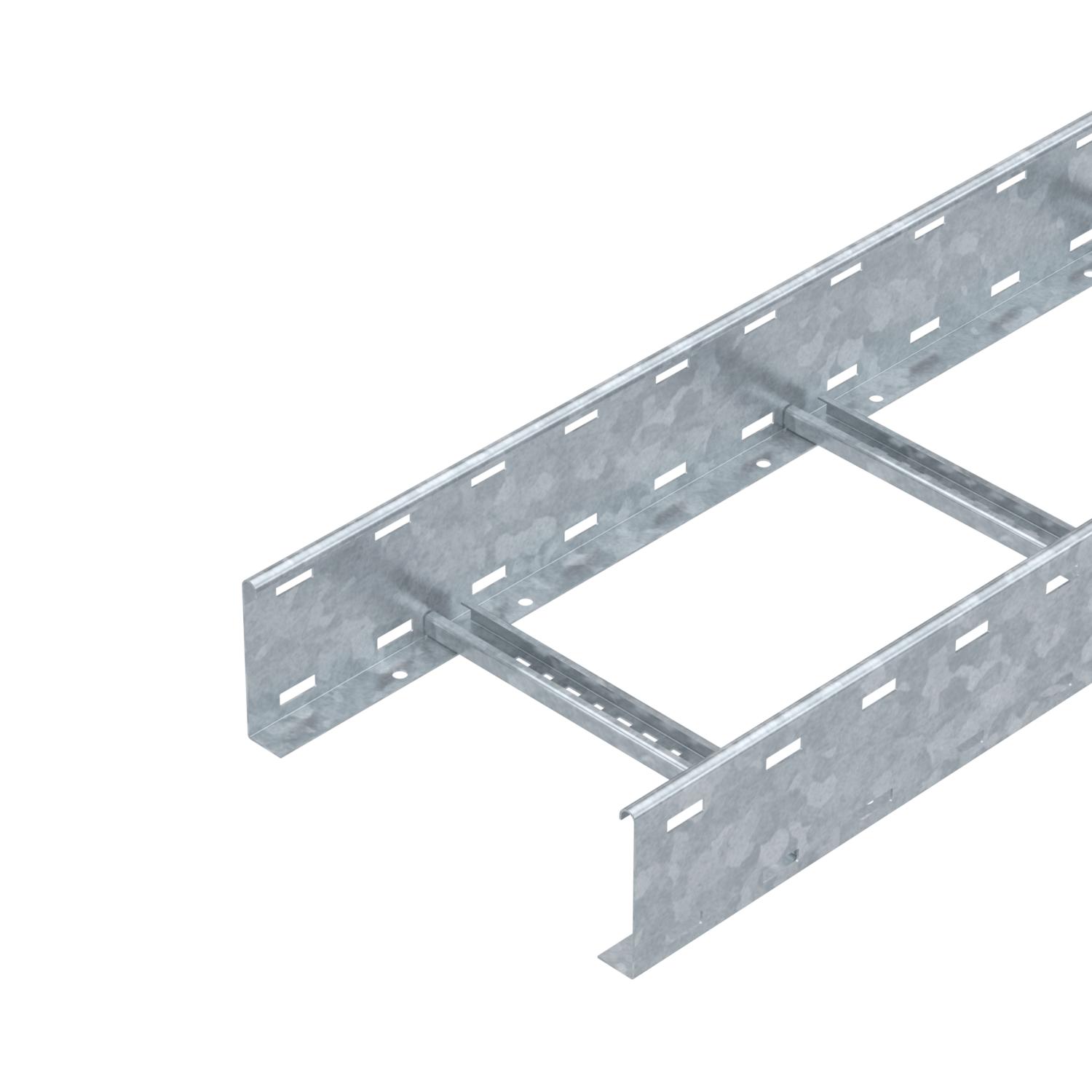

Описание на продуктаКабелна стълба с перфориран борд с височина 110 мм със занитени, отворени нагоре C-профилни шпроси.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 9,4906 кг CO₂e / 1 Метър Височина 110 mm Дебелина на борда 1,5 mm Дължина 6000 mm Едрогабаритно изпълнение не Закрепване на шпросата занитване Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Отстояние 0,5 kN/m Отстояние 2,0 м 3,1 kN/m Отстояние 2,5 м 2 kN/m Отстояние 3,0 м 1,4 kN/m Отстояние 3,5 м 0,9 kN/m Отстояние 4,0 м 0,65 kN/m Отстояние 4,5 м 0,5 kN/m Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 28300 mm² Полезно сечение 283 cm² Размер 110x300x6000 Размер на шлица на шпроса 16,50 Размер B 300 mm Размери 110x300x6000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността не Цвят цвят цинк Ширина 300 mm Технически данни
Диаграма на натоварване за кабелна стълба тип LG 110 VS
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 110 FT
LVG 110 FT 6216548 10 Брой
Мултифункционален съединител 110 FT
LMFV 1130 FT 6225772 1 Брой
Капак със затварящи ключета FT
DRL 300 FT 6051383 3 m
Разделителна стена 85 DD
TSG 85 DD 6062331 3 m
Планка за отклонение на кабели FT
LAB 30 FT 6220444 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Предпазна капачка 110
SKH 110 OR 6222553 20 Чифт - Изтегляния
-
Спецификация LG 113 VS 6 FT / 6216468 , 0.29MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие LG 113 VS 6 FT / 6216468 , 0.13MB , pdfДекларация за екологичен продукт (EPD) LG 113 VS 6 FT / 6216468 , 1.48MB , pdfДекларация за съответствие Великобритания LG 113 VS 6 FT / 6216468 , 0.09MB , pdfREACH Декларация за съответствие LG 113 VS 6 FT / 6216468 , 0.12MB , pdfRoHS Декларация за съответствие LG 113 VS 6 FT / 6216468 , 0.12MB , pdfРъководство за монтаж Инструкция за монтаж на Системи кабелни стълби , 6.45MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
