Кабелна стълба LG 60, 3 m VS FS
Кат. № 6208538 | Електронен артикулен номер (EAN) 4012195064022
- Описание на продукта
-
Описание на продуктаКабелна стълба с перфориран страничен борд с височина 60 mm, със занитени, отворени нагоре C-профилни напречни шпроси (изпълнение VS).
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
Допълнителни ширини - по запитване.
Кабелната стълба се доставя в сгънато състояние.
Монтаж на кабелите със съответната BBS-скоба 2056
Възможност за монтаж на ширини 200 до 400 mm във вертикални трасета са съхранение на електрическия потенциал съгл. DIN 4102 част 12. В трасета със съхраняване на функционалността - монтаж на кабелите с BBS-скоба за кабелен сноп 2056 М
-
- Технически данни
-
Технически данни
CO2 отпечатък (GWP) от люлка до портата 6,3963 кг CO2e / 1 Метър Височина 60 mm Дебелина на борда 1,5 mm Дължина 3000 mm Едрогабаритно изпълнение не Закрепване на шпросата занитване Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Отстояние 0,15 kN/m Отстояние 1,5 м 3,1 kN/m Отстояние 2,0 м 2,25 kN/m Отстояние 2,5 м 1,5 kN/m Отстояние 3,0 м 1,1 kN/m Отстояние 3,5 м 0,75 kN/m Отстояние 4,0 м 0,45 kN/m Отстояние 4,5 м 0,3 kN/m Повърхност Лентово поцинкованe Полезно сечение 9800 mm² Полезно сечение 98 cm² Противопожарна защита Съхраняване на функционалността на стандартна носеща конструкция Размер 60x200x3000 Размер на шлица на шпроса 16,50 Размер B 200 mm Размери 60x200x3000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността да Цвят цвят цинк Ширина 200 mm Технически данни
Диаграма на натоварване кабелна стълба тип LG 60 VS
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FS
DRL 200 FS 6052207 3 m
Надлъжен съединител 60 FS
LVG 60 FS 6208840 10 Брой

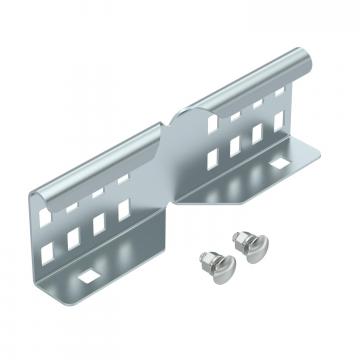

Ъглов съединител 60 FS
LWVG 60 FS 6208895 10 Брой
Шарнирен съединител 60 FS
LGVG 60 FS 6208941 10 Брой
Мултифункционален съединител 60 FS
LMFV 620 FS 6225710 1 Брой
Ъгъл 90° 60 FS
LB 90 620 R3 FS 6225042 1 Брой
T-отклонение 60 FS
LT 620 R3 FS 6225210 1 Брой

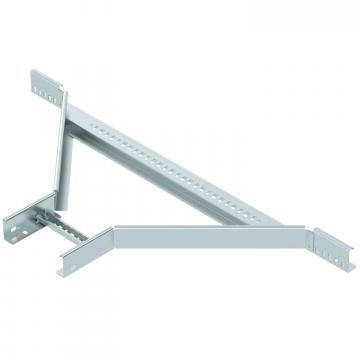

Странично отклонение 60 FS
LAA 620 R3 FS 6225850 1 Брой
Шарнирен елемент за вертикален ъгъл 60 FS
LGBE 620 FS 6225450 1 Брой
Предпазна капачка 60
SKH 60 OR 6222537 40 Чифт
Свързващ елемент за разклонения 60 FS
LAS 60 FS 6221351 10 Брой
Разделителна стена 45 FS
TSG 45 FS 6062033 3 m
Подложна ламарина FS
ELB-L 20 FS 6103235 3 m - Изтегляния
-
