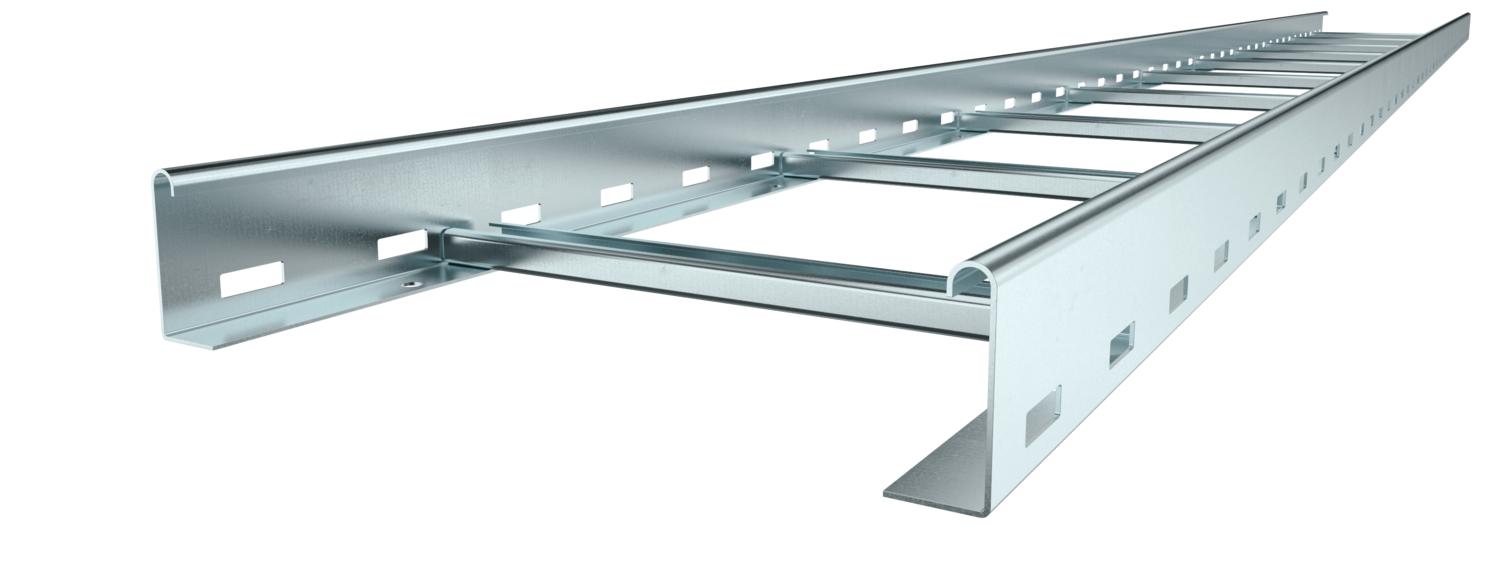

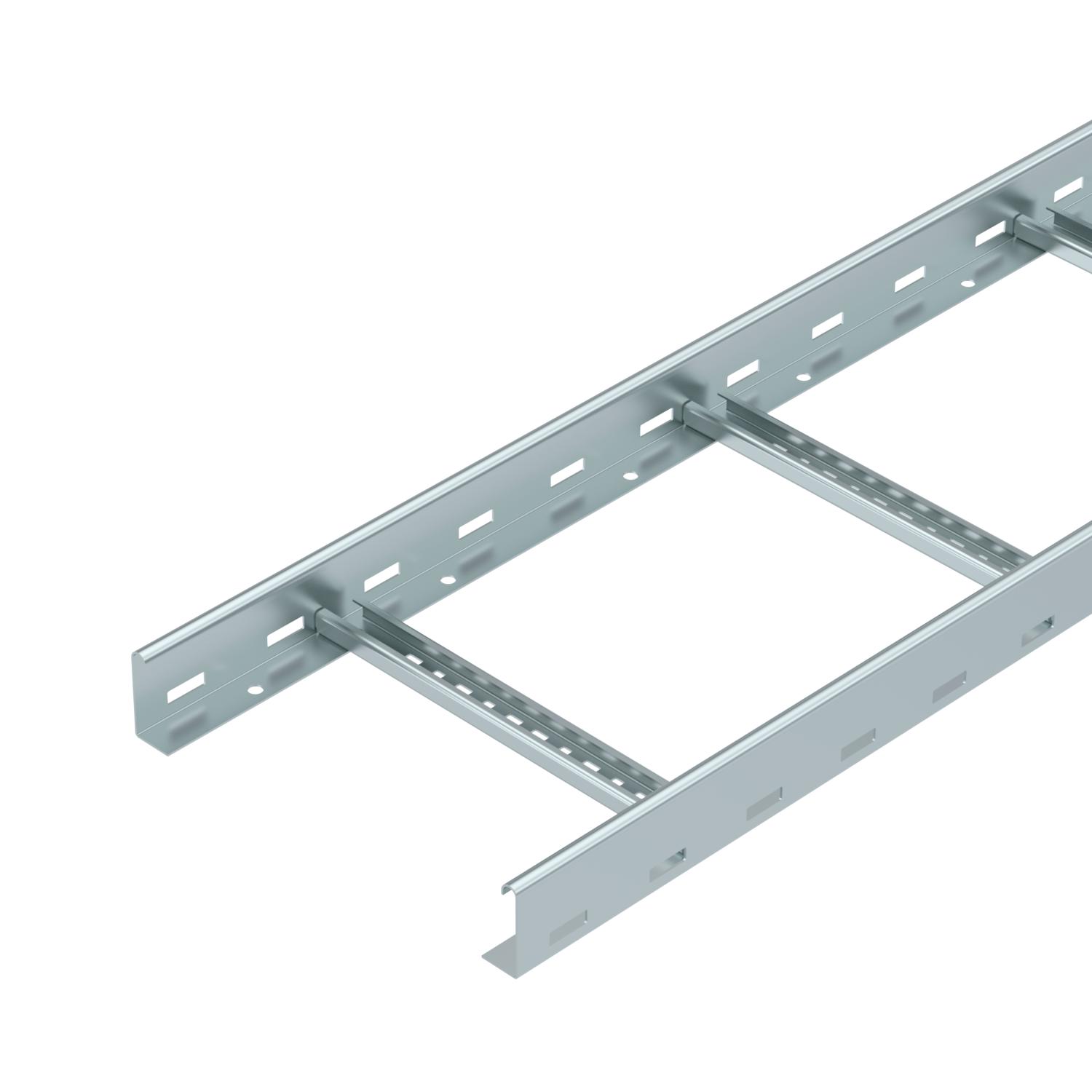

Кабелна стълба LG 60, 3 m VS FS
Кат. № 6208541 | Електронен артикулен номер (EAN) 4012195064053
- Описание на продукта
-
Описание на продуктаКабелна стълба с перфориран страничен борд с височина 60 mm, със занитени, отворени нагоре C-профилни напречни шпроси (изпълнение VS).
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
Допълнителни ширини - по запитване.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 7,1705 кг CO₂e / 1 Метър Височина 60 mm Дебелина на борда 1,5 mm Дължина 3000 mm Едрогабаритно изпълнение не Закрепване на шпросата занитване Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Отстояние 1,5 м 3,1 kN/m Отстояние 2,0 м 2,25 kN/m Отстояние 2,5 м 1,5 kN/m Отстояние 3,0 м 1,1 kN/m Отстояние 3,5 м 0,75 kN/m Отстояние 4,0 м 0,45 kN/m Повърхност Лентово поцинкованe Полезно сечение 148 cm² Полезно сечение 14800 mm² Противопожарна защита Съхраняване на функционалността на стандартна носеща конструкция Размер 60x300x3000 Размер на шлица на шпроса 16,50 Размер B 300 mm Размери 60x300x3000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността да Цвят цвят цинк Ширина 300 mm Технически данни
Диаграма на натоварване кабелна стълба тип LG 60 VS
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FS
DRL 300 FS 6052304 3 m Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Разделителна стена 45 FS
TSG 45 FS 6062033 3 m
Надлъжен съединител 60 FS
LVG 60 FS 6208840 10 Брой
Предпазна капачка 60
SKH 60 OR 6222537 40 Чифт
Мултифункционален съединител 60 FS
LMFV 630 FS 6225712 1 Брой - Изтегляния
-
