Нивелираща се касета за тубус, RKFNUZD3, неръждаема стомана
Кат. № 7409625 | Електронен артикулен номер (EAN) 4012197438685
- Описание на продукта
-
Описание на продуктаНивелиращи се и разединяващи се квадратни касети са подходящи за подравнено с пода вграждане на уреди в подподови присъединителни кутии UGD-3. Според изпълнението те са подходящи за сухо, влажно или мокро поддържани подове. Касетата се подпира върху закрепени в горната рамка на кутията закрепващи ъгли, посредством които касетата може да бъде настроена подравнена с горния ръб на подовата настилка. Посредством закрепващите ъгли касетата е разединена от суровия под. Присъединителната кутия трябва да разполага със съответен отвор за вграждане и по тази причина има нужда от монтажен капак със съответен отвор за вграждане. Касетите се състоят от неръждаема стомана или месинг. Всички касети съдържат стоманена плоча с дебелина от 4 mm, за да поемат безопасно настъпващите товари от транспортни средства. Има касети подходящи за различни дебелини на подовата настилка от 20 и 25 mm.

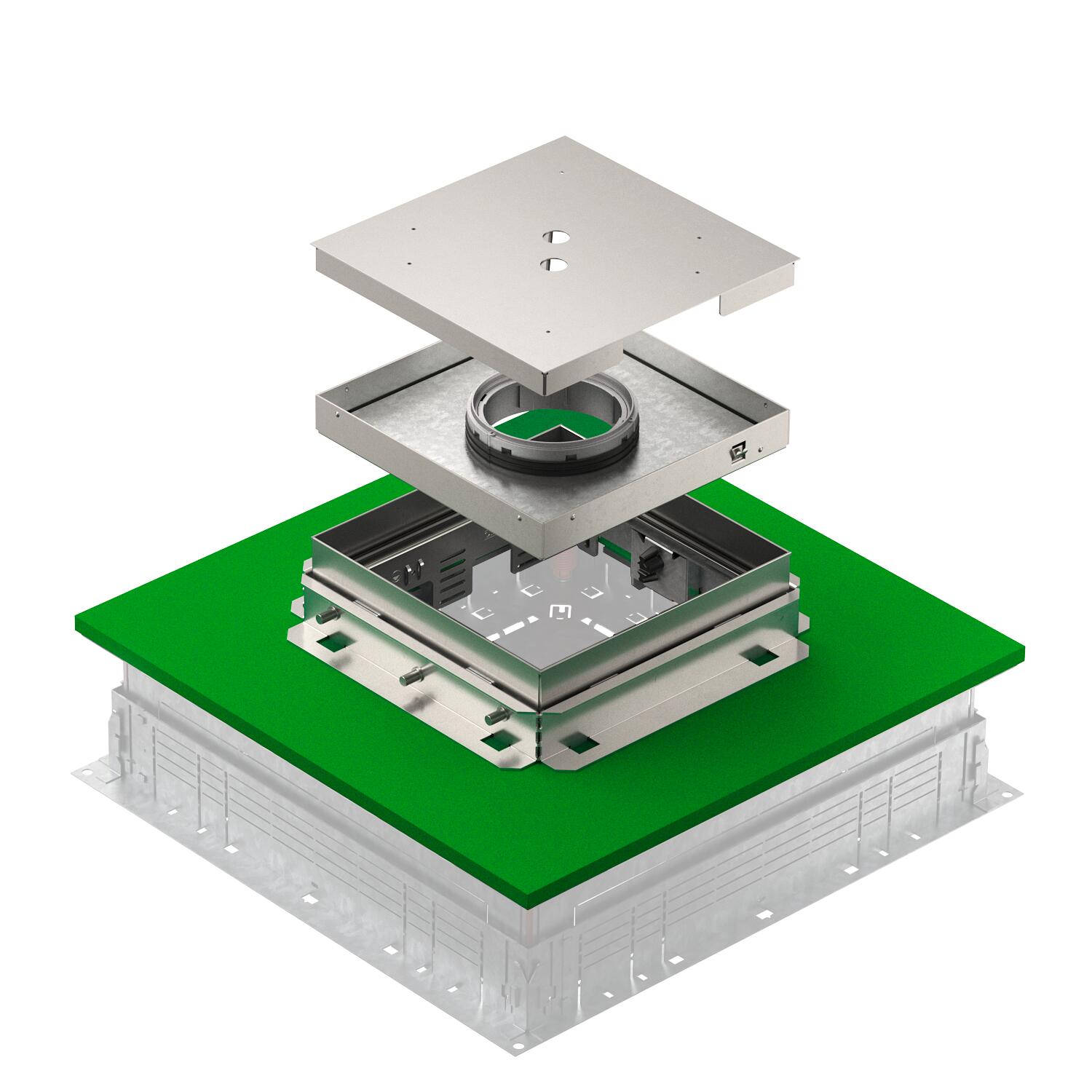

Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket. The tube body is not included in the scope of delivery.
-
- Технически данни
-
Технически данни

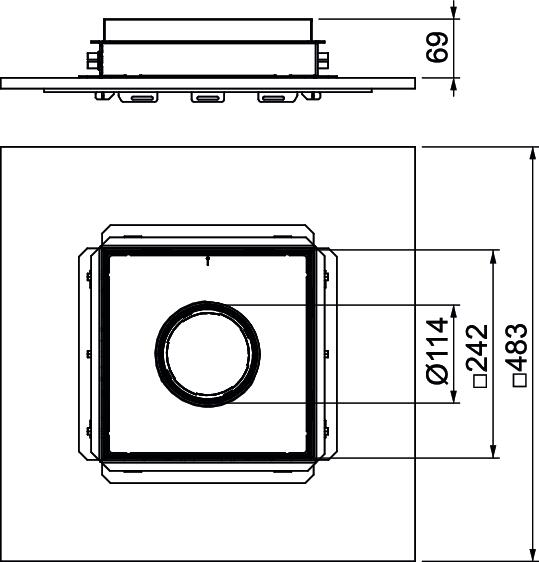

Брой кабелни излази 1 Брой на контактите, които могат да се вграждат 12 Брой универсални носачи 3 x UT4 Вертикално натоварване, голяма повърхност до 5 000 N Вертикално натоварване, малка повърхност до 3 000 N Височина на пода мин. 136 mm Дебелина на подовата настилка 25 mm Дълбочина на вграждане 136 mm Изпълнение квадратно Изпълнение за тежки товари не Изпълнение кабелен излаз Прибиращ се тубус Материал Неръждаема стомана, 1.4301 Номинален размер на модулите за вграждане на контакти 9 Носач за конзоли не Обхват за нивелиране мин. 69 mm Обхват на нивелиране макс. 110 mm Подходящ за вграждане в двойни подове не Подходящ за вграждане в кухи подове не Почистване на пода мокър Размери 243x243x118 Разрешителни VDE С възможност за разединяване да Стандарт EN 50085-2-2 Степен на защита (IP) в състояние на покой IP55 Степен на защита (IP) при употреба IP20 Степен на защита IK код IK10 Тип система на вграждане UT4 Шаблонна височина на замазка макс. 110 mm Шаблонна височина на замазка мин. 69 mm Размери
Височина 81 mm Дължина 243 mm Размер h 81 mm Ширина 243 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 51,324 кг CO2e / 1 брой CO₂ Footprint (GWP) 51,324 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-27T00:00:00.000+0200 - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Тубус с плътен капак, със захващаща скоба, за рамкови и нивелиращи се касети
TUK2 GV 7428140 1 Брой
Универсална конзола UT4, с рамка за контакти Modul 45®, дължина 208 mm
UT4 45 4 7408727 1 Брой - Изтегляния
-
Спецификация TRKFN 9 VS 350 / 7409625 , 0.27MB , pdfРъководство за монтаж Кратко ръководство за монтаж за касети за подове без фуги TRK , 1.87MB , pdfРъководство за монтаж Пълно ръководство за монтаж за касети за подове без фуги TRK , 3.01MB , pdf
