Нивелираща се касета за тубус, RKFNUZD3, неръждаема стомана

Кат. № 7409605 | Електронен артикулен номер (EAN) 4012197369194

Кат. № / Тип	7409605 / TRKFN 9 VS 250

Височина на пода мин.	136 mm

Дебелина на подовата настилка	25 mm

Изпълнение кабелен излаз	Прибиращ се тубус

Номинален размер на модулите за вграждане на контакти	9

Описание на продукта

Описание на продукта

Нивелиращи се и разединяващи се квадратни касети са подходящи за подравнено с пода вграждане на уреди в подподови присъединителни кутии UGD-3. Според изпълнението те са подходящи за сухо, влажно или мокро поддържани подове. Касетата се подпира върху закрепени в горната рамка на кутията закрепващи ъгли, посредством които касетата може да бъде настроена подравнена с горния ръб на подовата настилка. Посредством закрепващите ъгли касетата е разединена от суровия под. Присъединителната кутия трябва да разполага със съответен отвор за вграждане и по тази причина има нужда от монтажен капак със съответен отвор за вграждане. Касетите се състоят от неръждаема стомана или месинг. Всички касети съдържат стоманена плоча с дебелина от 4 mm, за да поемат безопасно настъпващите товари от транспортни средства. Има касети подходящи за различни дебелини на подовата настилка от 20 и 25 mm.
Нивелираща се касета, с тубус, 3-секционна. С възможност за монтаж на 3 монтажни рамки APMT5. За вграждане на 3 универсални носача UT4 за 9 единични контакта с носещ пръстен/носеща скоба или 12 контакта Modul 45.

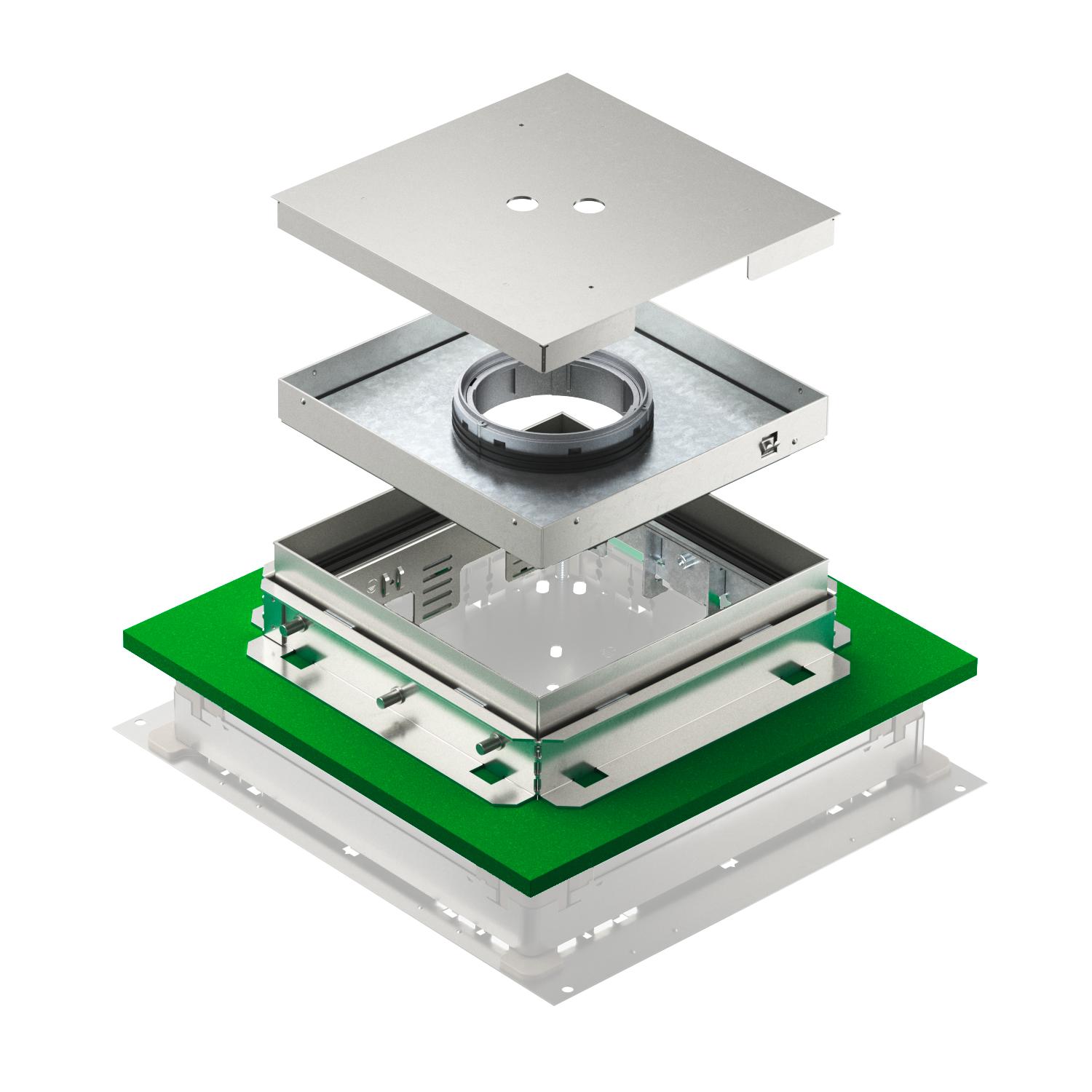

Height-adjustable cassette with tube body. For the installation of three UT4 universal supports for nine single devices with support ring/support clamp or 12 Modul 45® devices. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket. The tube body is not contained in the scope of delivery.

Технически данни

Технически данни

CO2 отпечатък (GWP) от люлка до портата	42,6229 кг CO2e / 1 брой
Брой кабелни излази	1
Брой на контактите, които могат да се вграждат	12
Брой универсални носачи	3 x UT4
Вертикално натоварване, голяма повърхност	до 5 000 N
Вертикално натоварване, малка повърхност	до 3 000 N
Височина	81 mm
Височина на пода мин.	136 mm
Дебелина на подовата настилка	25 mm
Дълбочина на вграждане	136 mm
Дължина	243 mm
Изпълнение	квадратно
Изпълнение за тежки товари	не
Изпълнение кабелен излаз	Прибиращ се тубус
Материал	Неръждаема стомана
Номинален размер на модулите за вграждане на контакти	9
Носач за конзоли	не

Обхват за нивелиране мин.	69 mm
Обхват на нивелиране макс.	110 mm
Подходящ за вграждане в двойни подове	не
Подходящ за вграждане в кухи подове	не
Почистване на пода	мокър
Размери	243x243x83
Разрешителни	VDE
С възможност за разединяване	да
Стандарт	EN 50085-2-2
Степен на защита (IP) в състояние на покой	IP55
Степен на защита (IP) при употреба	IP20
Степен на защита IK код	IK10
Тип система на вграждане	UT4
Шаблонна височина на замазка макс.	110 mm
Шаблонна височина на замазка мин.	69 mm
Ширина	243 mm

Всички типове

Всички типове

Тип	Височина на пода мин.	Дебелина на подовата настилка	Изпълнение кабелен излаз	Номинален размер на модулите за вграждане на контакти	Кат. №	Количество	мин. VKE
TRKFN 9 VS 250	136 mm	25 mm	Прибиращ се тубус	9	7409605	Брой	1 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Тубус с плътен капак, със захващаща скоба, за рамкови и нивелиращи се касети	TUK2 GV	7428140	Брой	1 Брой
Универсална конзола UT4, с рамка за контакти Modul 45®, дължина 208 mm	UT4 45 4	7408727	Брой	1 Брой
