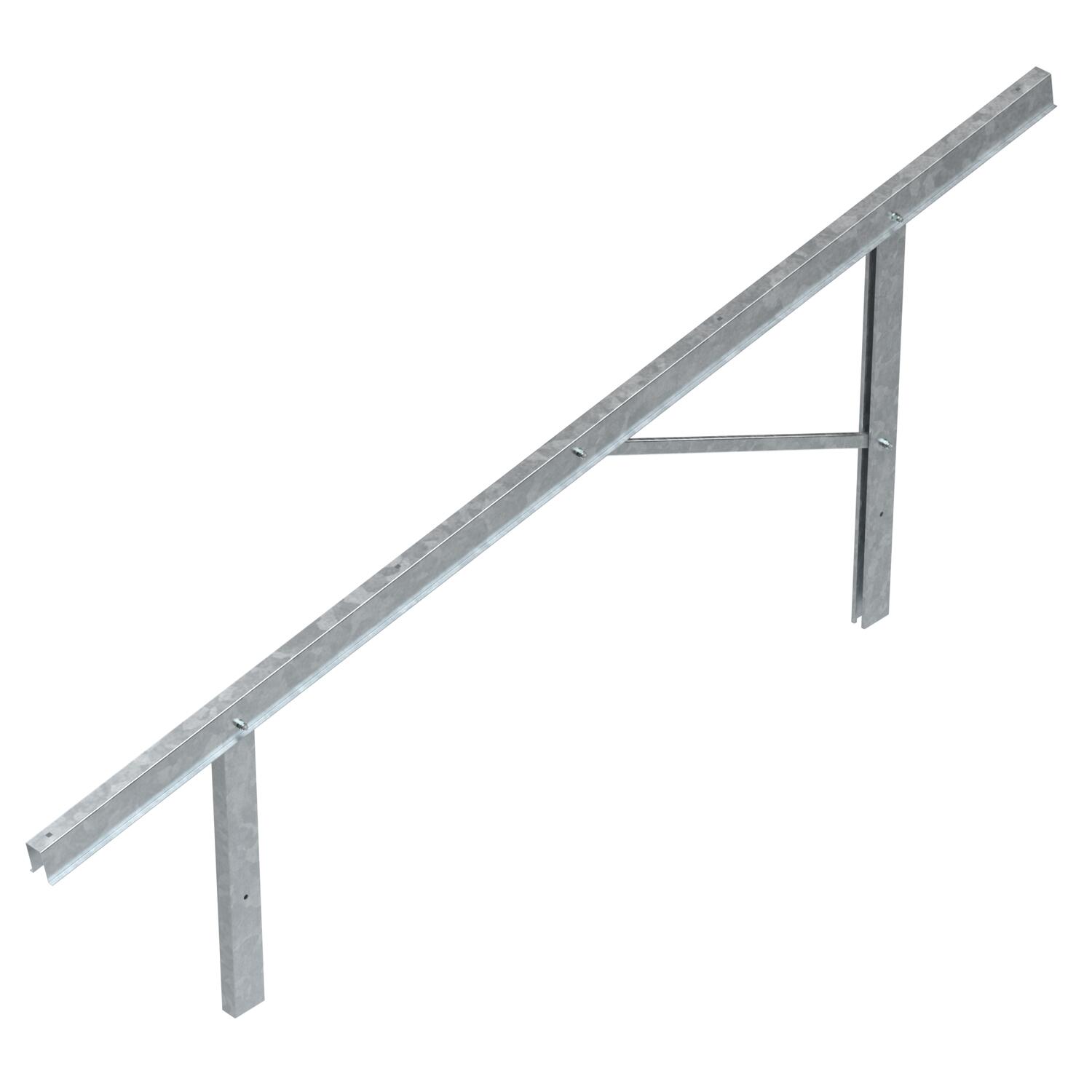

Pre-mounted supports for PV module mounting, free-standing system

Кат. № 5901554 | Електронен артикулен номер (EAN) 4012197394608

Кат. № / Тип

Дължина

Ъгъл на наклон макс.

Ъгъл на наклон мин.

Описание на продукта

Описание на продукта

Pre-mounted support in small, medium or large size to mount free-standing photovoltaic systems in combination with support profiles and end/connection clamps. Mounting with ramming piles in the earth or with stands on concrete foundations.

Технически данни

Технически данни

Module length max.	2400 mm
Module length min.	2100 mm
Вграден кабелен канал	не
Вид монтаж Система за фотоволтаичен монтаж	под
Закрепване с анкери	свободно стоящ
Кабелен канал по избор	да
Материал	Стомана
Модулна височина макс.	50 mm
Модулна височина мин.	20 mm
Модулна ширина макс.	1310 mm
Модулна ширина мин.	990 mm

Необходимо е проникване в покрива	не
Повърхност	Горещо поцинкованe чрез потапяне
Подравняване	вертикално
Подходящ за покривен материал	Други
Продуктова серия	Magic PV Field
Размери	3489x91x1445
Регулиращ се	не
Цвят	цвят цинк
Ъгъл на наклон макс.	10 °
Ъгъл на наклон мин.	10 °

Размери

Височина	1445 mm
Дължина	3489 mm
Размер H	1445 mm
Размер L	3625 mm

Размер l	2265 mm
Ширина	93 mm
Ъгъл α	10

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	77,357 кг CO2e / 1 брой
CO₂ Footprint (GWP)	77,357 kg CO₂e
Declared Unit	Units

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-21T00:00:00.000+0200

Всички типове

Всички типове

Тип	Дължина	Ъгъл на наклон макс.	Ъгъл на наклон мин.	Кат. №	Количество	мин. VKE
VT 10S FT	2689 mm	10 °	10 °	5901550	Брой	1 Брой
VT 10M FT	3110 mm	10 °	10 °	5901552	Брой	1 Брой
VT 10L FT	3489 mm	10 °	10 °	5901554	Брой	1 Брой
VT 25S FT	2517 mm	25 °	25 °	5901556	Брой	1 Брой
VT 25M FT	2898 mm	25 °	25 °	5901558	Брой	1 Брой
VT 25L FT	3236 mm	25 °	25 °	5901560	Брой	1 Брой
VT 30S FT	2732 mm	30 °	30 °	5901562	Брой	1 Брой
VT 30M FT	2779 mm	30 °	30 °	5901564	Брой	1 Брой
VT 30L FT	3104 mm	30 °	30 °	5901566	Брой	1 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Ramming pile, free-standing system	RP 1800 FT	5900106	Брой	1 Брой
Ramming pile, free-standing system	RP 2300 FT	5900110	Брой	1 Брой
Stand, free-standing system	SF 400 FT	5900900	Брой	1 Брой
Support profile for PV module mounting, free-standing system	TP 1000 FT	5900500	Брой	1 Брой
Support profile for PV module mounting, free-standing system	TP 1010 FT	5900502	Брой	1 Брой
Support profile for PV module mounting, free-standing system	TP 1020 FT	5900504	Брой	1 Брой
Support profile for PV module mounting, free-standing system	TP 1030 FT	5900506	Брой	1 Брой
Support profile for PV module mounting, free-standing system	TP 1040 FT	5900508	Брой	1 Брой
Support profile for PV module mounting, free-standing system	TP 1050 FT	5900510	Брой	1 Брой
Support profile for PV module mounting, free-standing system	TP 1060 FT	5900512	Брой	1 Брой
Support profile for PV module mounting, free-standing system	TP 1100 FT	5900520	Брой	1 Брой
Support profile for PV module mounting, free-standing system	TP 1140 FT	5900522	Брой	1 Брой
Support profile for PV module mounting, free-standing system	TP 1310 FT	5900530	Брой	1 Брой
Perforated strip for PV free-standing system	LB FT	5901950	Брой	10 Брой
Screw set for perforated strip	SVLB	5901960	Брой	1 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Профилен болт с кука V4A	MS50HB M12x30 A4	1148276	Брой	50 Брой
Профилен болт с кука V4A	MS50HB M12x60 A4	1148280	Брой	25 Брой
