Средно окачване за кабелна скара, долно, височина на борда 60 FS
Кат. № 6358709 | Електронен артикулен номер (EAN) 4012196939435
- Описание на продукта
-
Описание на продуктаСредно окачване за кабелни скари с огънат борд, височина на борда 60 mm.

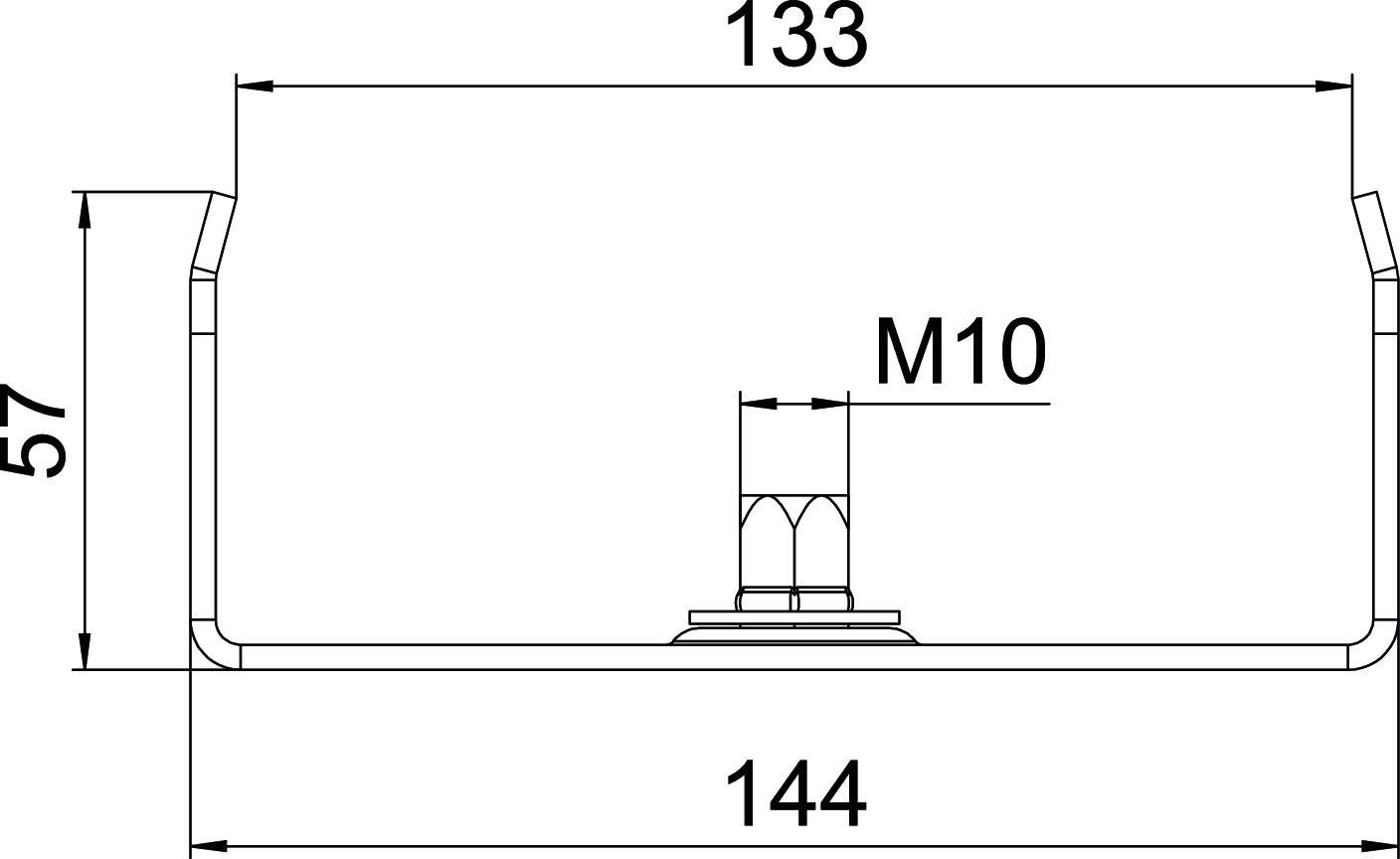

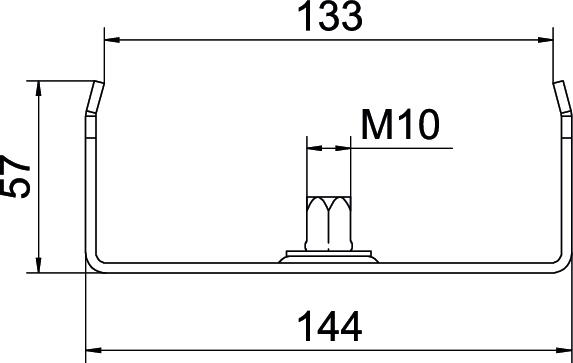

Средното окачване е оборудвано с въртяща се муфа с резба M10. При полагане на кабелите да се внимава за равномерното разпределение на товара (да се избягва едностранно натоварване).
Размери 100, 150 и 200 mm разполагат с допълнителна перфорация на дъното, позволяваще фиксирането на средното окачване към дъното на скарата при приложение в трасета за съхранение на функционалността съгл. DIN 4102 Teil 12.
-
- Технически данни
-
Технически данни
CO2 отпечатък (GWP) от люлка до портата 0,6419 кг CO2e / 1 брой F в kN 0,5 kN Височина 57 mm Диаметър на отвора 10,5 mm Дължина 40 mm за ширина макс. 150 mm за ширина мин. 150 Изпълнение долно окачване Материал Стомана Повърхност Лентово поцинкованe Приложение за кабелна скара да Приложение за кабелна стълба не Приложение за носеща шпилка, метрична 10 Приложение за телена скара не Размер B 144 mm Размер b 134 mm Размер B1 134 mm Размери B150mm Регулиращ се не Съхраняване на функционалността да Цвят цвят цинк Ширина 8 in Ширина 150 mm - Всички типове
-
Всички типове
