Средно окачване за кабелна скара, долно, височина на борда 60 FS
Кат. № 6358717 | Електронен артикулен номер (EAN) 4012196939558
- Описание на продукта
-
Описание на продуктаСредно окачване за кабелни скари с огънат борд, височина на борда 60 mm.
Средното окачване е оборудвано с въртяща се муфа с резба M10. При полагане на кабелите да се внимава за равномерното разпределение на товара (да се избягва едностранно натоварване).
Размери 100, 150 и 200 mm разполагат с допълнителна перфорация на дъното, позволяваще фиксирането на средното окачване към дъното на скарата при приложение в трасета за съхранение на функционалността съгл. DIN 4102 Teil 12.
-
- Технически данни
-
Технически данни

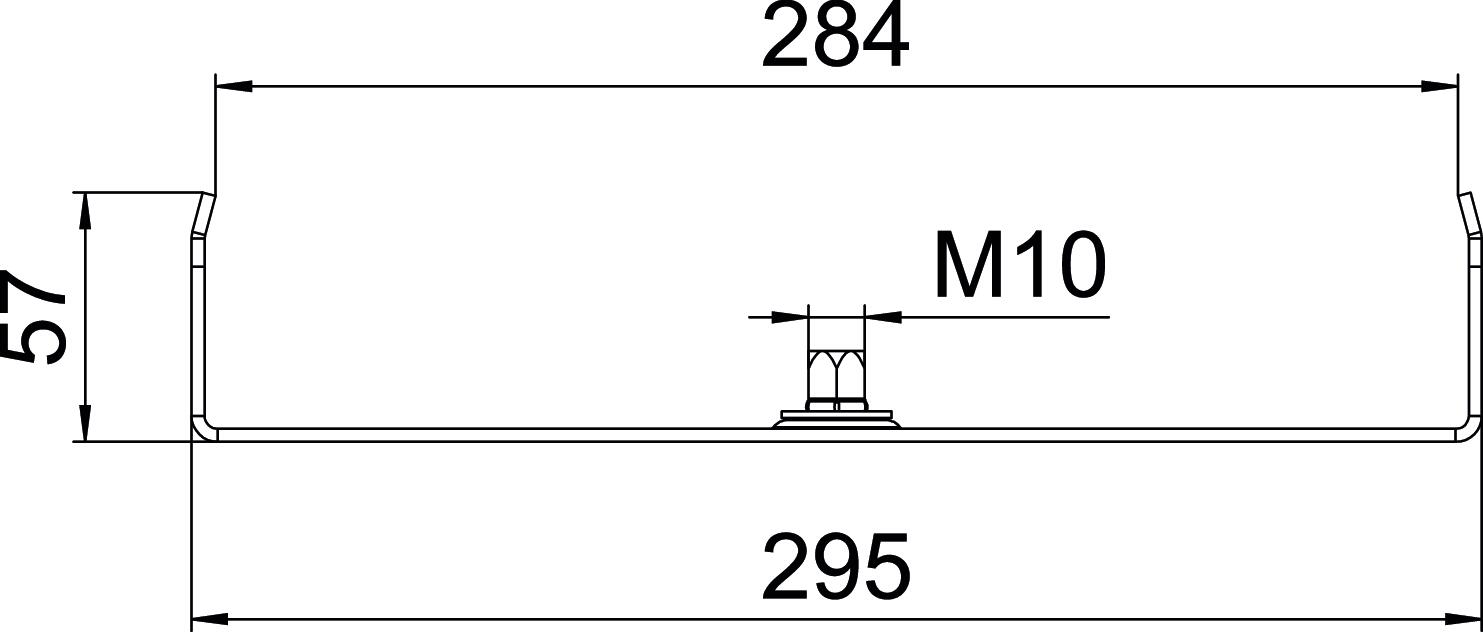

CO2 отпечатък (GWP) от люлка до портата 0,9682 кг CO2e / 1 брой F в kN 0,2 kN Височина 57 mm Диаметър на отвора 10,5 mm Дължина 40 mm за ширина макс. 300 mm за ширина мин. 300 Изпълнение долно окачване Материал Стомана Повърхност Лентово поцинкованe Приложение за кабелна скара да Приложение за кабелна стълба не Приложение за носеща шпилка, метрична 10 Приложение за телена скара не Размер B 295 mm Размер b 284 mm Размер B1 284 mm Размери B300mm Регулиращ се не Съхраняване на функционалността не Цвят цвят цинк Ширина 16 in Ширина 300 mm - Всички типове
-
Всички типове
- Изтегляния
-
Спецификация MAH 60 300 FS / 6358717 , 0.16MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие MAH 60 300 FS / 6358717 , 0.13MB , pdfREACH Декларация за съответствие MAH 60 300 FS / 6358717 , 0.12MB , pdfRoHS Декларация за съответствие MAH 60 300 FS / 6358717 , 0.12MB , pdfРъководство за монтаж Инструкция за монтаж на системи U-образни вертикални носачи , 2.02MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdfРъководство за монтаж Инструкция за монтаж на универсални системи , 2.07MB , pdf
