Свързваща и разклонителна кутия UZD250-4 80 | 160 | 28 | 58 | универсално | квадратно | 250 |

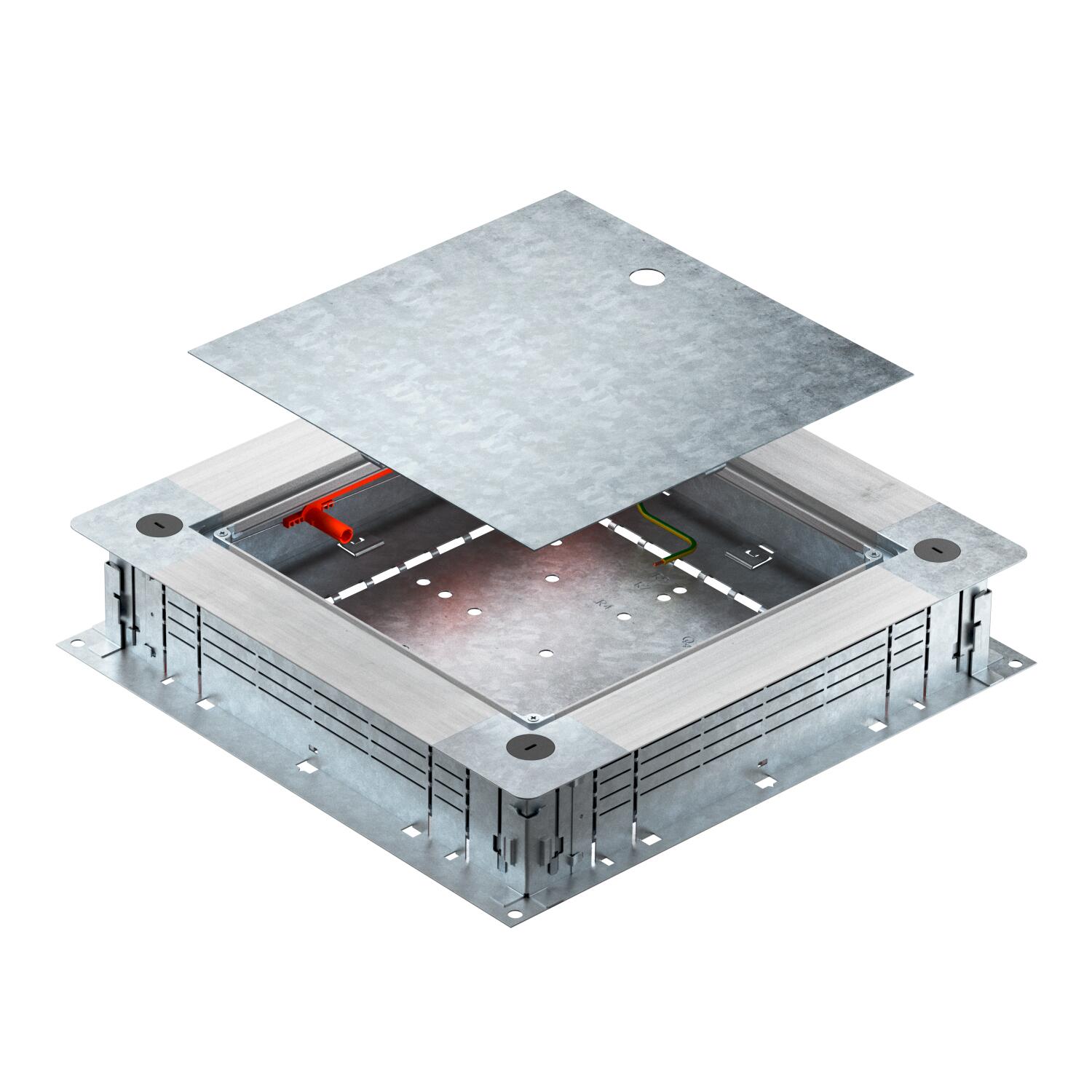

Свързваща и разклонителна кутия UZD250-4

Кат. № 7410022 | Електронен артикулен номер (EAN) 4012197375324

Кат. № / Тип

Шаблонна височина на замазка мин.	80 mm

Шаблонна височина на замазка макс.	160 mm

Канална височина мин.

Канална височина макс.

Изпълнение на капака	универсално

Отвор за модул за вграждане	квадратно

Номинален размер

Описание на продукта

Описание на продукта

Junction and branch box for screed-covered underfloor installation duct with sheet steel side walls. For mounting of installation units in the mounting cover (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed draw-off edge. With noise decoupling option after screed laying and can also be used with system accessories for heavy-duty applications. Insertion of cables with the 2-part EÜK duct.

Технически данни

Технически данни

CO2 отпечатък (GWP) от люлка до портата	21,9284 кг CO2e / 1 брой
Брой на контактите, които могат да се вграждат	1
Възможност за монтаж на уплътнение	да
Дънни крайни планки	да
за тръбно съединение	не
Изпълнение на капака	универсално
Канална височина макс.	58 mm
Канална височина мин.	28 mm
Материал	Стомана
Минимална височина на замазката	80
Номинален размер	250 mm
Обхват за нивелиране мин.	80 mm
Обхват на нивелиране макс.	160 mm
Отвор за вграждане на колона	не
Отвор за модул за вграждане	квадратно

Повърхност	Лентово поцинкованe
Подходящ за подподов канал	да
Подходящи за подподов канал с монолитно покритие	да
Подходящи за подравнен с пода затворен подподов канал	не

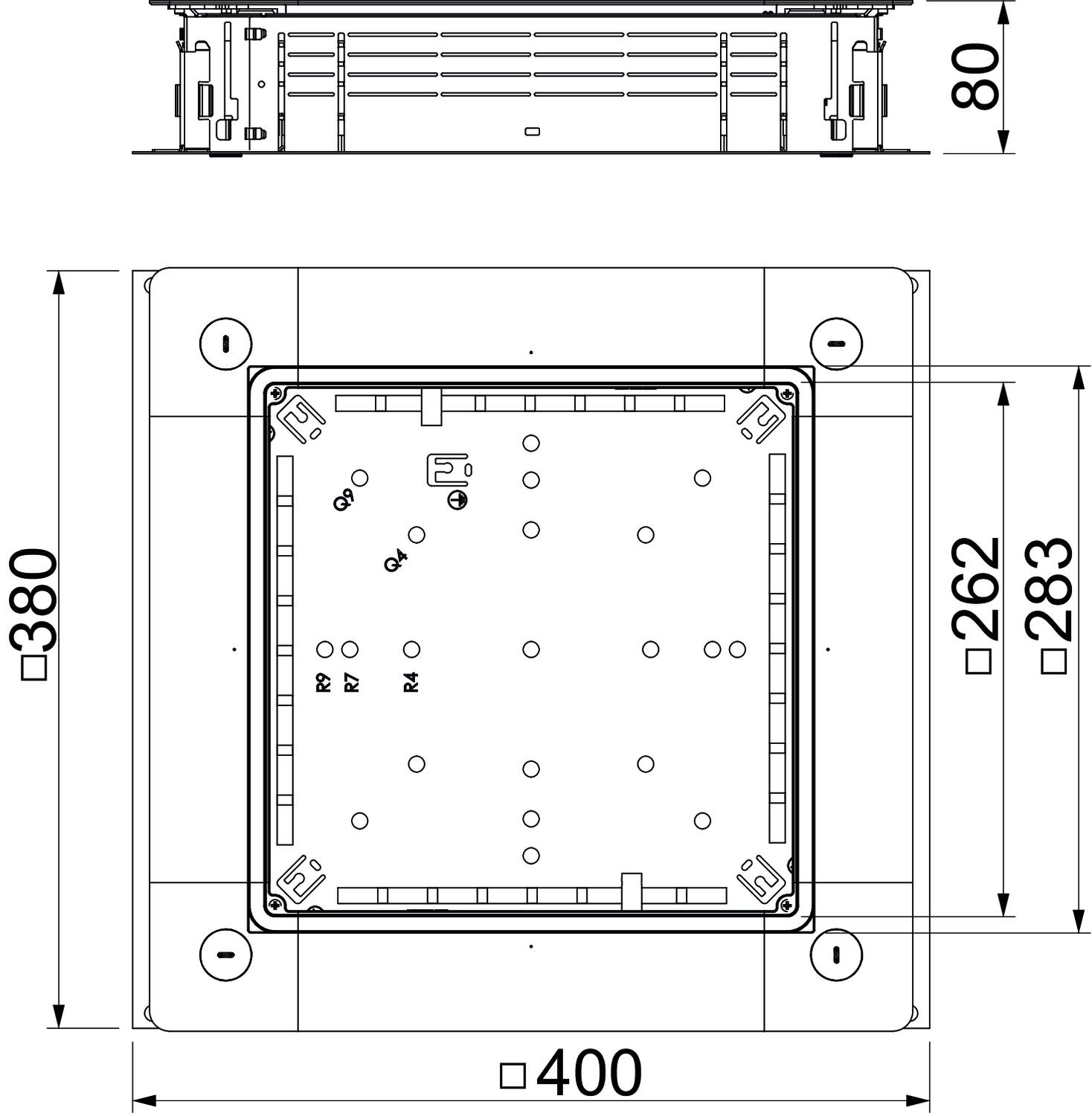

Размер A	380 mm
Размер a	262 mm
Размер b	283 mm
Размер B	400 mm
Размери	400x380x80
С възможност за разединяване	да
Степен на защита (IP) при употреба	IP20
Шаблонна височина на замазка макс.	160 mm
Шаблонна височина на замазка мин.	80 mm
Ширина на канала макс.	250 mm
Ширина на канала мин.	190 mm

Всички типове

Всички типове

Тип	Шаблонна височина на замазка мин.	Шаблонна височина на замазка макс.	Канална височина мин.	Канална височина макс.	Изпълнение на капака	Отвор за модул за вграждане	Номинален размер	Кат. №	Количество	мин. VKE
UZD250-4	80 mm	160 mm	28 mm	58 mm	универсално	квадратно	250 mm	7410022	Брой	1 Брой
UZD350-4	80 mm	160 mm	28 mm	58 mm	универсално	квадратно	350 mm	7410023	Брой	1 Брой
UZD350-4 R	80 mm	160 mm	-	-	универсално	квадратно	350 mm	7410025	Брой	1 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE

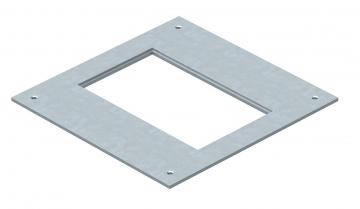

Монтажен капак 250 размер 2	DUG 250-3 2	7400455	Брой	1 Брой

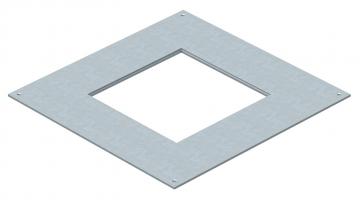

Монтажен капак 250 размер 4	DUG 250-3 4	7400459	Брой	1 Брой

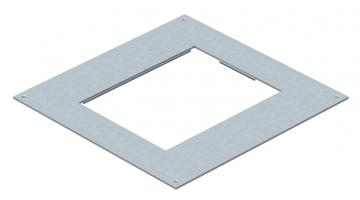

Монтажен капак 250 размер 6	DUG 250-3 6	7400463	Брой	1 Брой

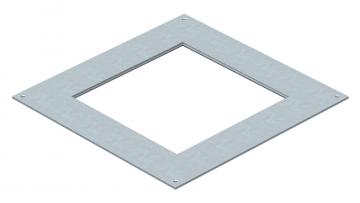

Монтажен капак 250 размер 9	DUG 250-3 9	7400467	Брой	1 Брой

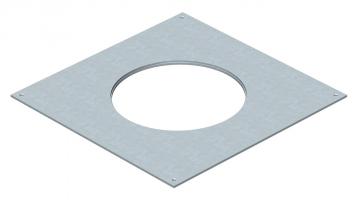

Монтажен капак 250 размер R4	DUG 250-3 R4	7400471	Брой	1 Брой
Съединителен елемент за заземителен проводник	8AWR	6288704	Брой	10 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE

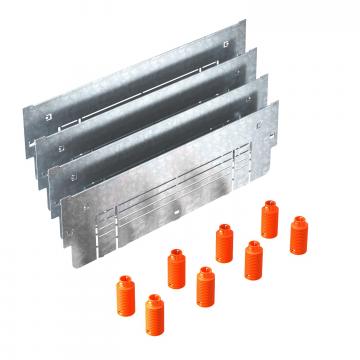

Комплект за вграждане, за изравняване на височина 250-4 240	ASH 250-4 240	7410134	VPE	1 VPE

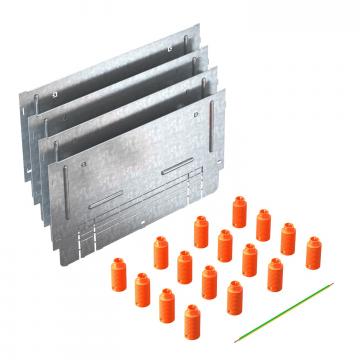

Комплект за вграждане, за изравняване на височина 250-4 320	ASH 250-4 320	7410136	VPE	1 VPE
