Свързваща и разклонителна кутия UZD350-4 R 80 | 160 | | | универсално | квадратно | 350 |

Свързваща и разклонителна кутия UZD350-4 R

Кат. № 7410025 | Електронен артикулен номер (EAN) 4012197375386

Кат. № / Тип

Шаблонна височина на замазка мин.	80 mm

Шаблонна височина на замазка макс.	160 mm

Канална височина мин.

Канална височина макс.

Изпълнение на капака	универсално

Отвор за модул за вграждане	квадратно

Номинален размер

Описание на продукта

Описание на продукта

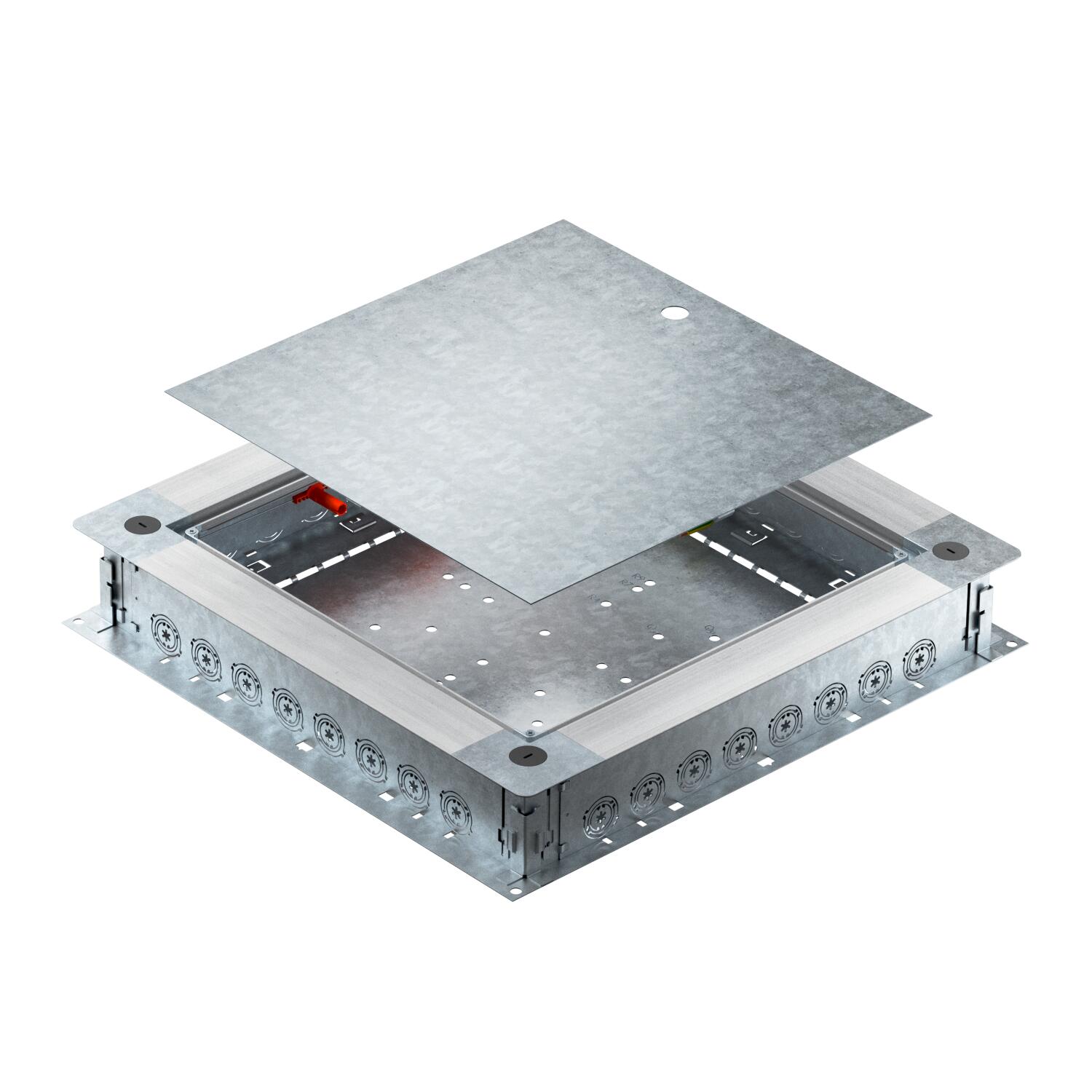

Junction and branch box UZD350-4 R with side walls made of sheet steel. For mounting of installation units in the mounting lid (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed edge. With an acoustic decoupling option after screed laying, and with system accessories, it can be used for heavy-duty applications. Insertion of cables through the pipe entries. Pipe entry per side suitable for 8 installation pipes each of the diameters M20, M25 and M32

Технически данни

Технически данни

CO2 отпечатък (GWP) от люлка до портата	29,833 кг CO2e / 1 брой
Брой на контактите, които могат да се вграждат	1
Възможност за монтаж на уплътнение	да
Дънни крайни планки	да
за тръбно съединение	да
Изпълнение на капака	универсално
Материал	Стомана
Минимална височина на замазката	80
Номинален размер	350 mm
Обхват за нивелиране мин.	80 mm
Обхват на нивелиране макс.	160 mm
Отвор за вграждане на колона	не
Отвор за модул за вграждане	квадратно

Повърхност	Лентово поцинкованe
Подходящ за подподов канал	не
Подходящи за подподов канал с монолитно покритие	не
Подходящи за подравнен с пода затворен подподов канал	не

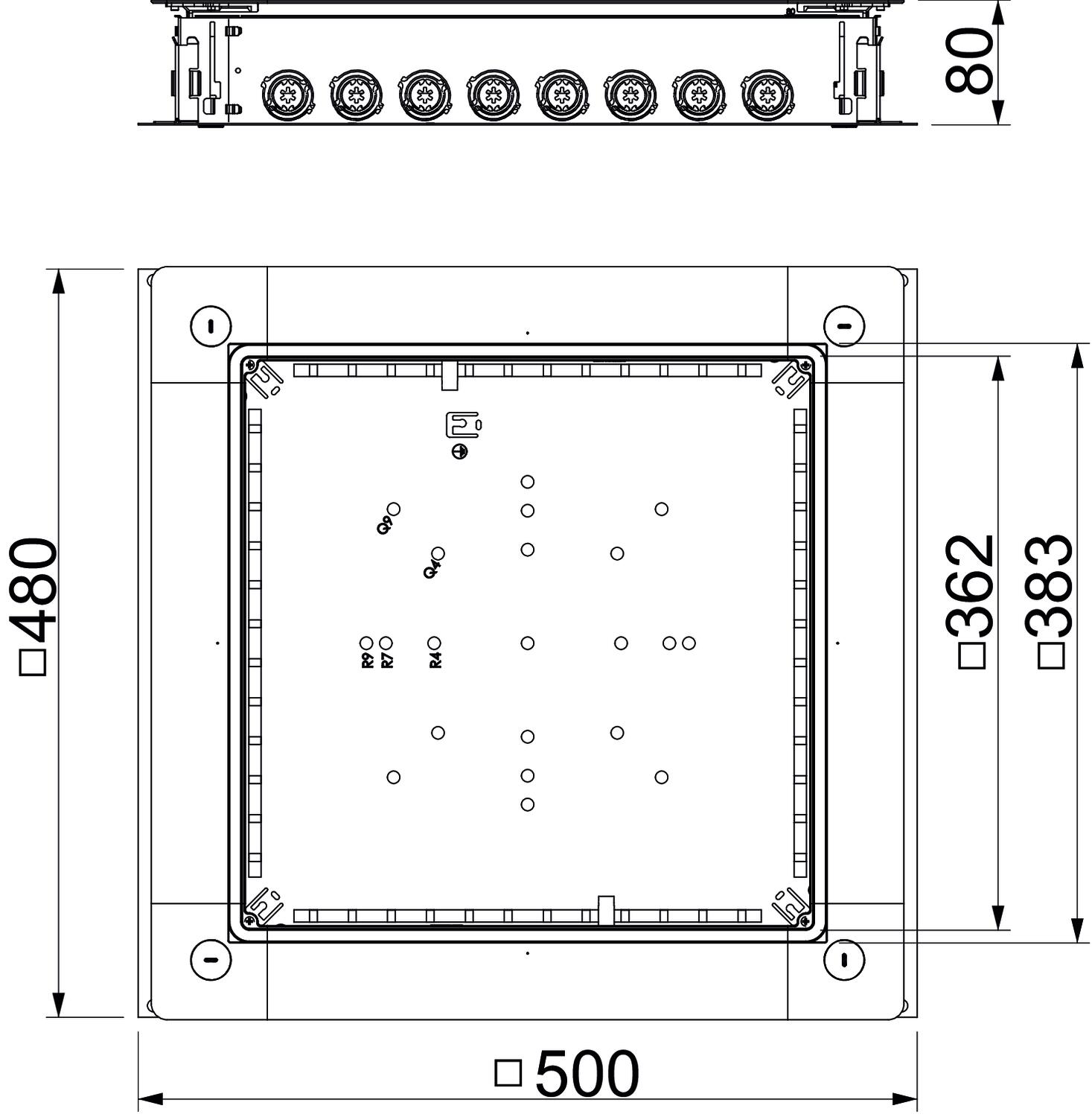

Размер a	362 mm
Размер A	480 mm
Размер b	383 mm
Размер B	500 mm
Размери	500x480x80
С възможност за разединяване	да
Степен на защита (IP) при употреба	IP20
Шаблонна височина на замазка макс.	160 mm
Шаблонна височина на замазка мин.	80 mm

Всички типове

Всички типове

Тип	Шаблонна височина на замазка мин.	Шаблонна височина на замазка макс.	Канална височина мин.	Канална височина макс.	Изпълнение на капака	Отвор за модул за вграждане	Номинален размер	Кат. №	Количество	мин. VKE
UZD250-4	80 mm	160 mm	28 mm	58 mm	универсално	квадратно	250 mm	7410022	Брой	1 Брой
UZD350-4	80 mm	160 mm	28 mm	58 mm	универсално	квадратно	350 mm	7410023	Брой	1 Брой
UZD350-4 R	80 mm	160 mm	-	-	универсално	квадратно	350 mm	7410025	Брой	1 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Монтажен капак 350 размер 4	DUG 350-3 4	7400505	Брой	1 Брой
Монтажен капак 350 размер 6	DUG 350-3 6	7400509	Брой	1 Брой
Монтажен капак 350 размер 9	DUG 350-3 9	7400513	Брой	1 Брой
Монтажен капак 350 размер R4	DUG 350-3 R4	7400517	Брой	1 Брой
Монтажен капак 350 размер R7	DUG 350-3 R7	7400533	Брой	1 Брой
Монтажен капак 350 размер R9	DUG 350-3 R9	7400549	Брой	1 Брой
Съединителен елемент за заземителен проводник	8AWR	6288704	Брой	10 Брой
