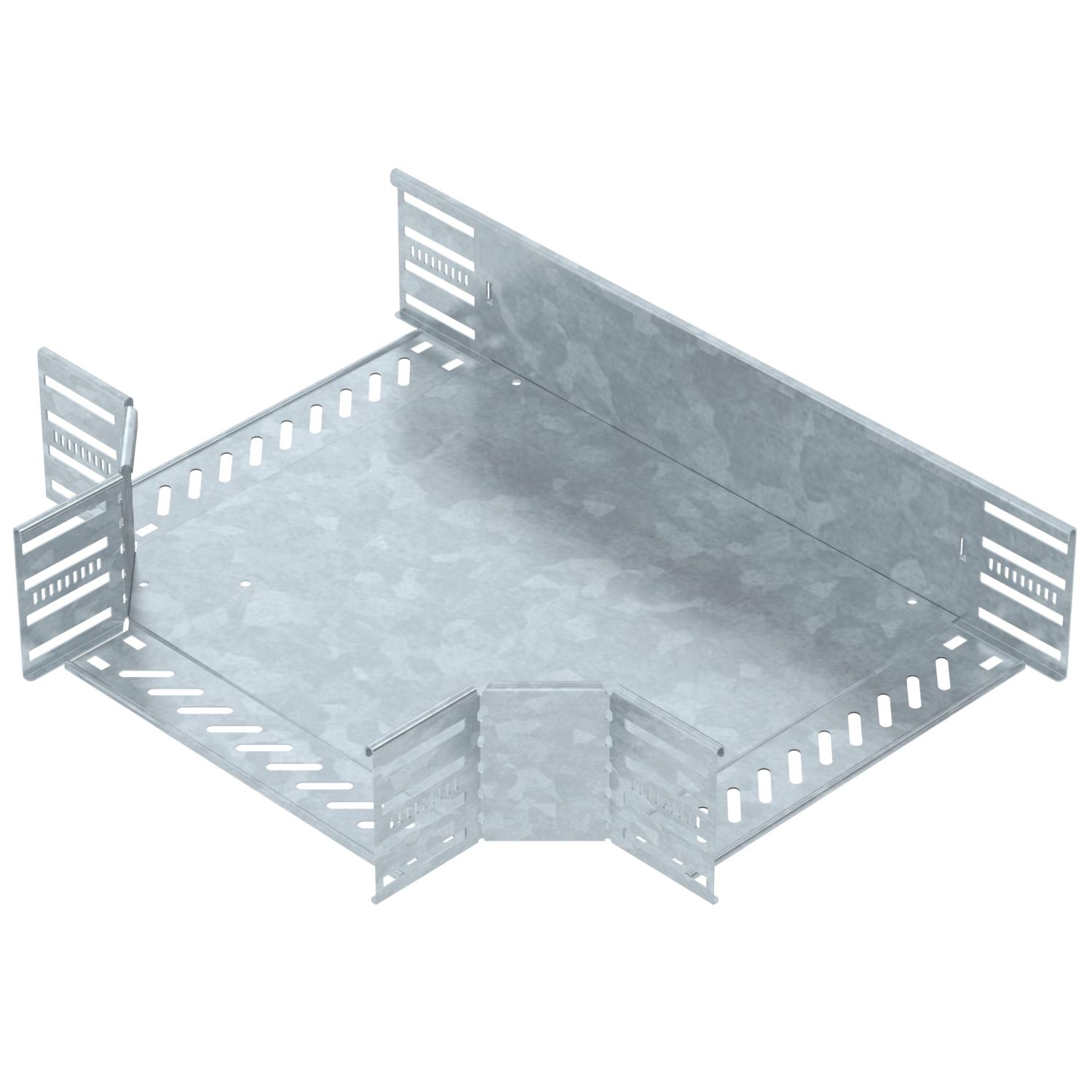

T-отклонение 110 FT
Кат. № 6038326 | Електронен артикулен номер (EAN) 4012197347796
- Описание на продукта
-
Описание на продуктаТ-отклонение, фасонен елемент за кабелни скари с височина на борда 110 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
CO2 отпечатък (GWP) от люлка до портата 8,3186 кг CO2e / 1 брой Вид на съединителя система за носене на кабели завинтен/затегнат Височина 110 mm Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дизайн Хоризонталнo Т-разклонение Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Препоръчителен брой винтове 33 St. Размер B 300 mm Размери 110x300 Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Ширина 300 mm Ширина на отклонението 300 mm - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE

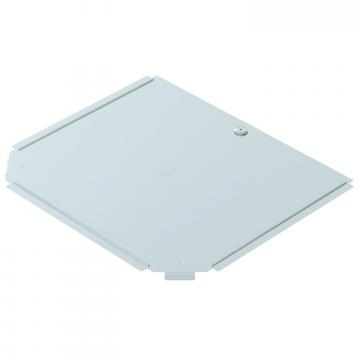

Капак за T-отклонение DD
RTD 300 DD 6038646 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
