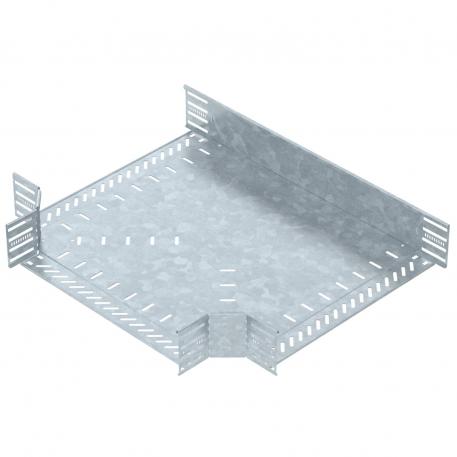

T-отклонение 110 FT
Кат. № 6038330 | Електронен артикулен номер (EAN) 4012197347857
- Описание на продукта
-
Описание на продуктаТ-отклонение, фасонен елемент за кабелни скари с височина на борда 110 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни

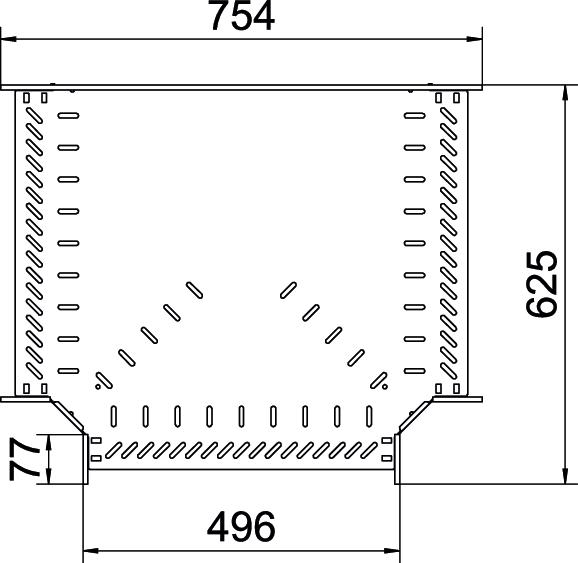

Вид на съединителя система за носене на кабели завинтен/затегнат Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дизайн Хоризонталнo Т-разклонение Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Препоръчителен брой винтове 36 St. Размери 110x500 Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Ширина на отклонението 500 mm Размери
Височина 110 mm Размер B 500 mm Ширина 500 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 15,367 кг CO2e / 1 брой CO₂ Footprint (GWP) 15,367 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE

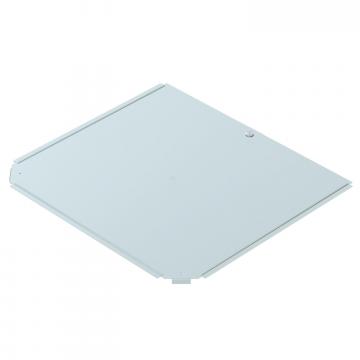

Капак за T-отклонение DD
RTD 500 DD 6038650 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
Спецификация RT 150 FT / 6038330 , 0.20MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RT 150 FT / 6038330 , 0.13MB , pdfДекларация за съответствие Великобритания RT 150 FT / 6038330 , 0.09MB , pdfREACH Декларация за съответствие RT 150 FT / 6038330 , 0.12MB , pdfRoHS Декларация за съответствие RT 150 FT / 6038330 , 0.13MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
