T-отклонение 60 V4A
Кат. № 6038182 | Електронен артикулен номер (EAN) 4012197340070
- Описание на продукта
-

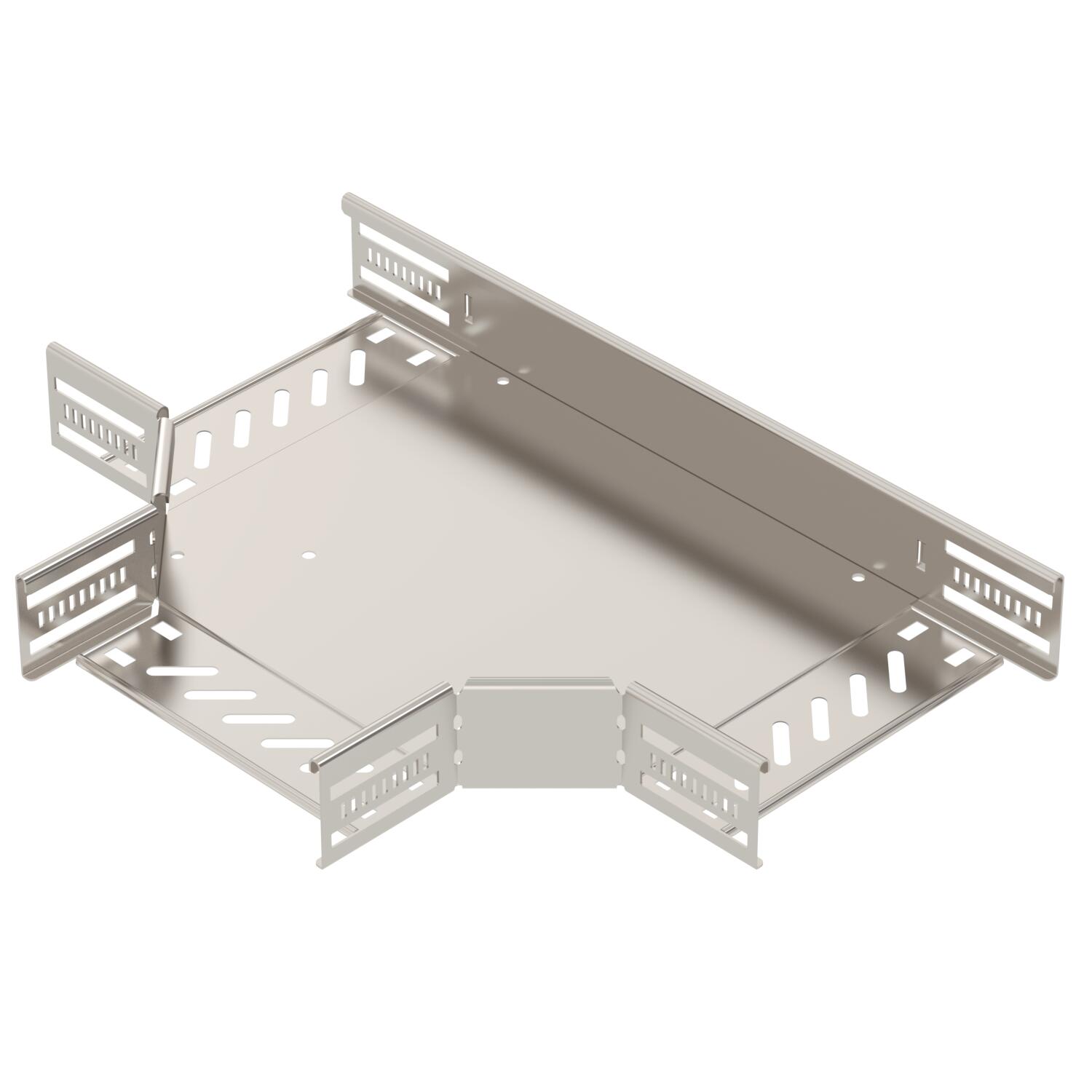

Описание на продуктаТ-отклонение, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на борда 1,25 mm Дебелина на ламарината 0,8 mm Дизайн Хоризонталнo Т-разклонение Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Неръждаема стомана 1.4571 Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Препоръчителен брой винтове 18 St. Размери 60x200 Съхраняване на функционалността да Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят неръждаема стомана Ширина на отклонението 200 mm Размери

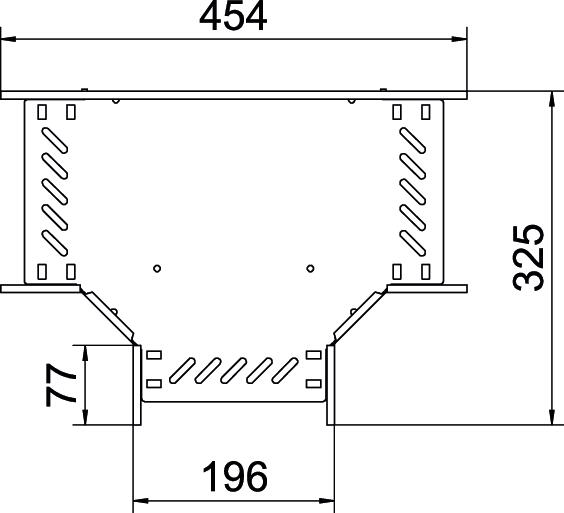

Височина 60 mm Размер B 200 mm Ширина 200 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 9,3988 кг CO2e / 1 брой CO₂ Footprint (GWP) 9,3988 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за T-отклонение V4A
RTD 200 A4 6038682 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка V4A
FRSB 6x12 A4 6406142 100 Брой - Изтегляния
-
