T-отклонение 60 V4A
Кат. № 6038186 | Електронен артикулен номер (EAN) 4012197340131
- Описание на продукта
-

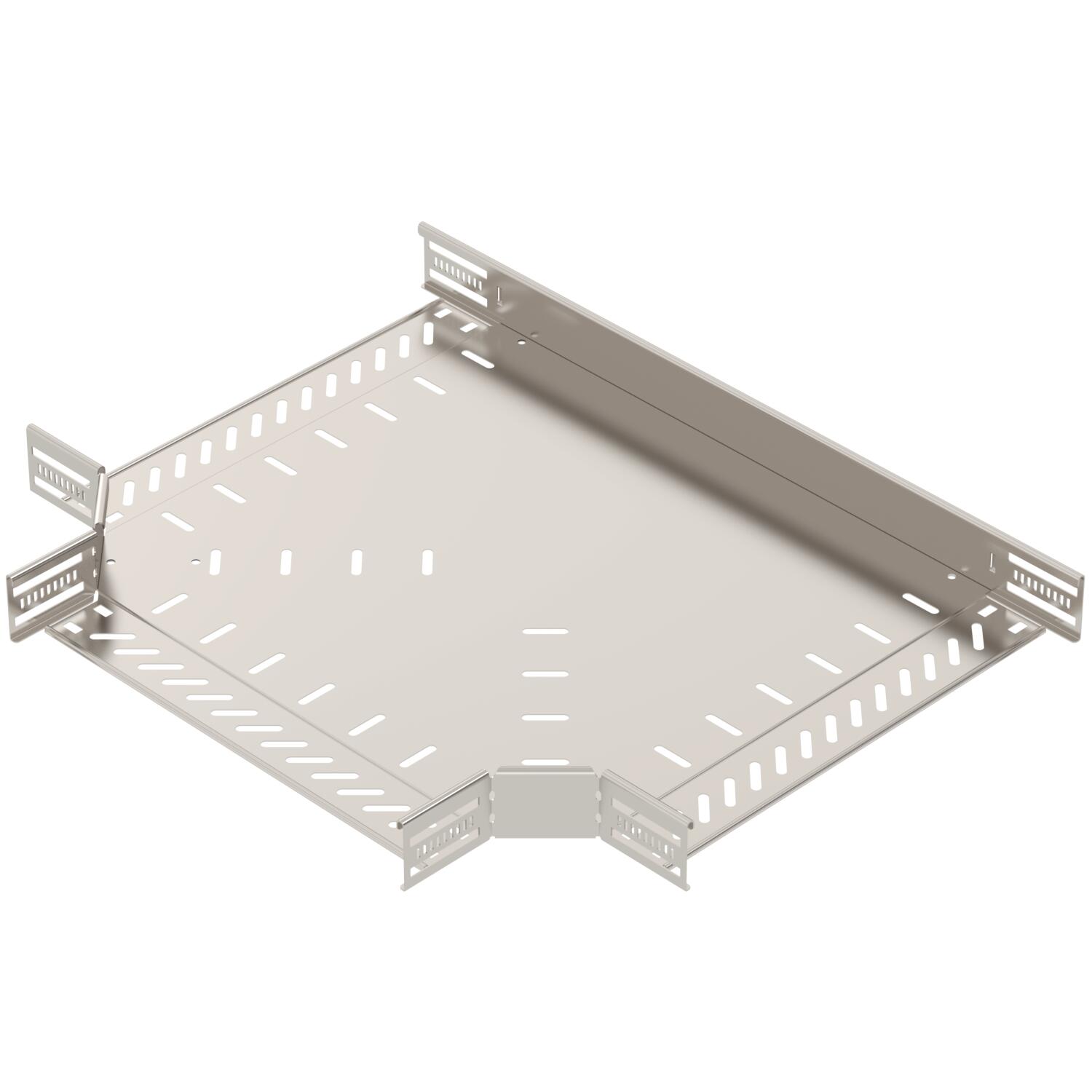

Описание на продуктаТ-отклонение, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дизайн Хоризонталнo Т-разклонение Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Неръждаема стомана 1.4571 Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Препоръчителен брой винтове 21 St. Размери 60x400 Съхраняване на функционалността да Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят неръждаема стомана Ширина на отклонението 400 mm Размери
Височина 60 mm Размер B 400 mm Ширина 400 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 24,2627 кг CO2e / 1 брой CO₂ Footprint (GWP) 24,2627 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за T-отклонение V4A
RTD 400 A4 6038686 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка V4A
FRSB 6x12 A4 6406142 100 Брой - Изтегляния
-
Спецификация RT 640 A4 / 6038186 , 0.19MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RT 640 A4 / 6038186 , 0.13MB , pdfДекларация за съответствие Великобритания RT 640 A4 / 6038186 , 0.09MB , pdfREACH Декларация за съответствие RT 640 A4 / 6038186 , 0.12MB , pdfRoHS Декларация за съответствие RT 640 A4 / 6038186 , 0.13MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
