Телена скара GR-Magic® 55 G
Кат. № 6001448 | Електронен артикулен номер (EAN) 4012196858675
- Описание на продукта
-
Описание на продуктаТелена скара с вграден съединител с височина на борда 55 mm.
Магнитно затихване чрез екраниране: без капак 15 dB, с капак 25 dB.
Точни параметри към UL-сертификата - в съответното разрешително

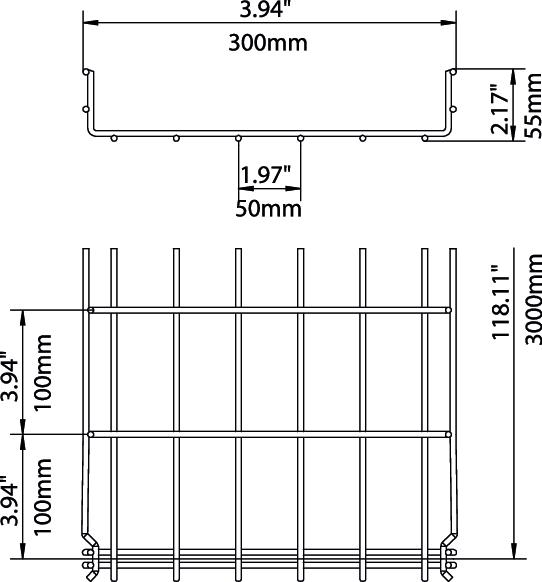

Не са необходими допълнителни свързващи компоненти, скарите просто се поставят една в друга. Размерът на отворите е 50 x 100 mm (изключение GRM 55/50 = 20 x 100 mm).
Тествани за трасета за съхранение на функционалността съгл. DIN 4102 част 12 (тип: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, изпълнение на монтажа и параметри съгласно валидния тест за изпитване).
Тествани за монтаж над окачени противопожарни тавани (тип: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, пожарен товар 30 минути, изпълнение на монтажа и параметри съгласно пожаротехническото становище).
-
- Технически данни
-
Технически данни
Безболтов съединител да Вид на съединителя система за носене на кабели Закрепване с щракване Вид профил U-образна форма Диаметър на телта 4,8 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Интегрирана разделителна стена Не Материал Стомана Неръждаема стомана, байцвана не Повърхност лентово поцинковане Полезно сечение 129 cm² Полезно сечение 12900 mm² Противопожарна защита Съхраняване на функционалността на специфична за кабелите носеща конструкция, Употреба на противопожарни тавани Размери 55x300x3000 Съхраняване на функционалността да Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Височина 2,17 in Височина 55 mm Дължина 3000 mm Размер H 58 mm Размер B 300 mm Ширина 11,81 in Ширина 300 mm Натоварвания
Отстояние 1,0 м 0,7 kN/m Отстояние 1,5 м 0,5 kN/m Отстояние 2,0 м 0,25 kN/m Отстояние 2,5 м 0,2 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 3,5764 кг CO2e / 1 Метър CO₂ Footprint (GWP) 3,5764 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване телена скара GR-Magic тип GRM 55
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за телена скара, за бърз монтаж, FS
DGRR 300 FS 6001848 3 m
Ъглов съединител G
GEV 36 G 6016715 20 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Разделителна стена 45 FS
TSG 45 FS 6062033 3 m
Планка за отклонение на кабели FS
KAB GR FS 6220139 10 Брой - Изтегляния
-
