Телена скара GR-Magic® 55 G 3000 | 500 | 55 | 4,8 | 220 | не

Телена скара GR-Magic® 55 G

Кат. № 6001452 | Електронен артикулен номер (EAN) 4012196858798

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	55 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността

Описание на продукта

Описание на продукта

Телена скара с вграден съединител с височина на борда 55 mm.
Магнитно затихване чрез екраниране: без капак 15 dB, с капак 25 dB.

Точни параметри към UL-сертификата - в съответното разрешително

Не са необходими допълнителни свързващи компоненти, скарите просто се поставят една в друга. Размерът на отворите е 50 x 100 mm (изключение GRM 55/50 = 20 x 100 mm).

Тествани за трасета за съхранение на функционалността съгл. DIN 4102 част 12 (тип: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, изпълнение на монтажа и параметри съгласно валидния тест за изпитване).

Тествани за монтаж над окачени противопожарни тавани (тип: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, пожарен товар 30 минути, изпълнение на монтажа и параметри съгласно пожаротехническото становище).

Технически данни

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Диаметър на телта	4,8 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Стомана
Неръждаема стомана, байцвана	не

Повърхност	лентово поцинковане
Полезно сечение	220 cm²
Полезно сечение	22000 mm²
Противопожарна защита	Употреба на противопожарни тавани
Размери	55x500x3000
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк

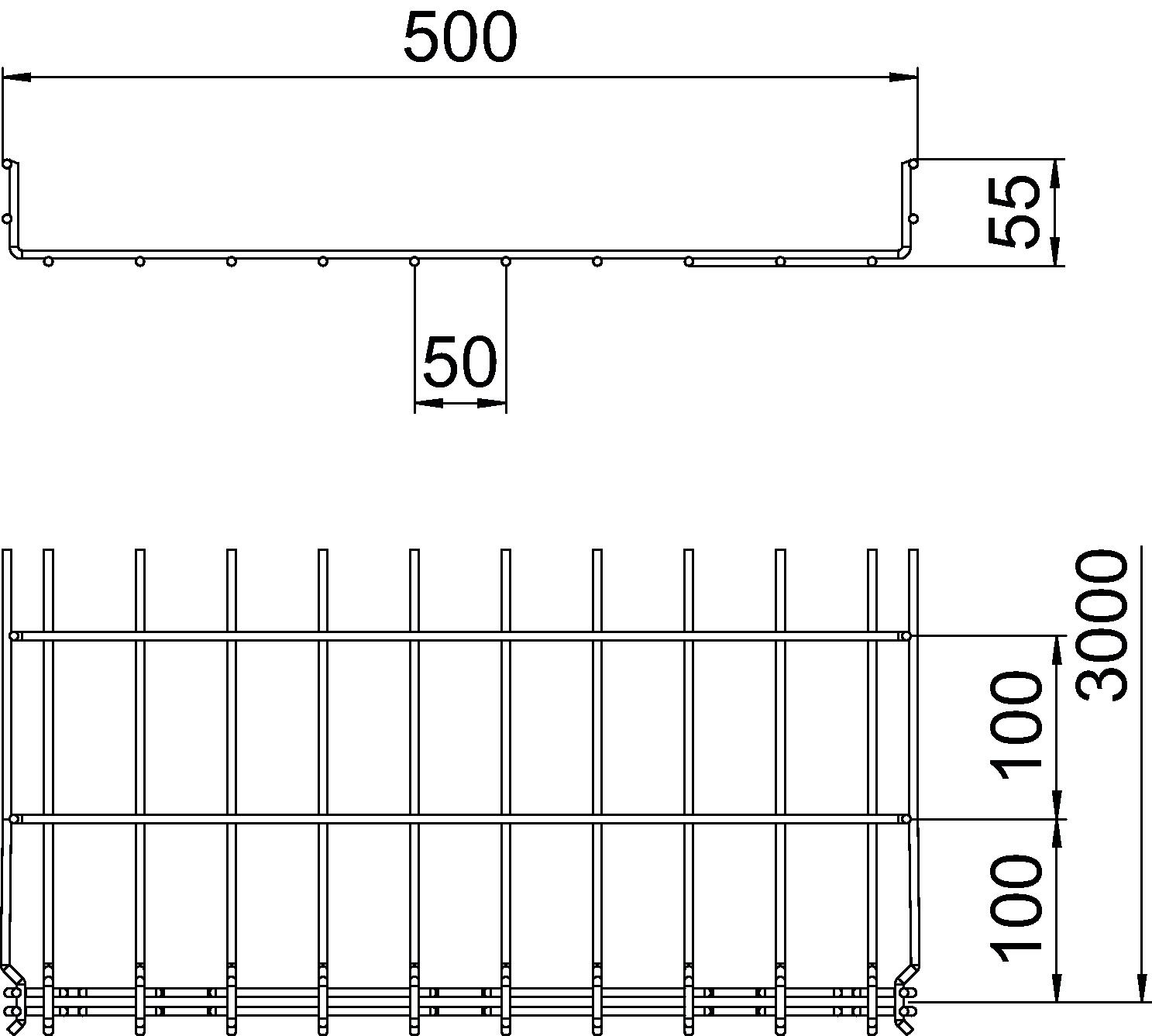

Размери

Височина	55 mm
Височина	2,17 in
Дължина	3000 mm
Размер H	58 mm

Размер B	500 mm
Ширина	19,69 in
Ширина	500 mm

Натоварвания

Отстояние 1,0 м	0,9 kN/m
Отстояние 1,5 м	0,6 kN/m

Отстояние 2,0 м	0,3 kN/m
Отстояние 2,5 м	0,25 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	5,124 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	5,124 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване телена скара GR-Magic тип GRM 55

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	да	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	да	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	да	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	да	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	да	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	да	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	не	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	не	6001454	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за телена скара, за бърз монтаж, FS	DGRR 500 FS	6001852	m	3 m
Ъглов съединител G	GEV 36 G	6016715	Брой	20 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна стена 45 FS	TSG 45 FS	6062033	m	3 m
Планка за отклонение на кабели FS	KAB GR FS	6220139	Брой	10 Брой
