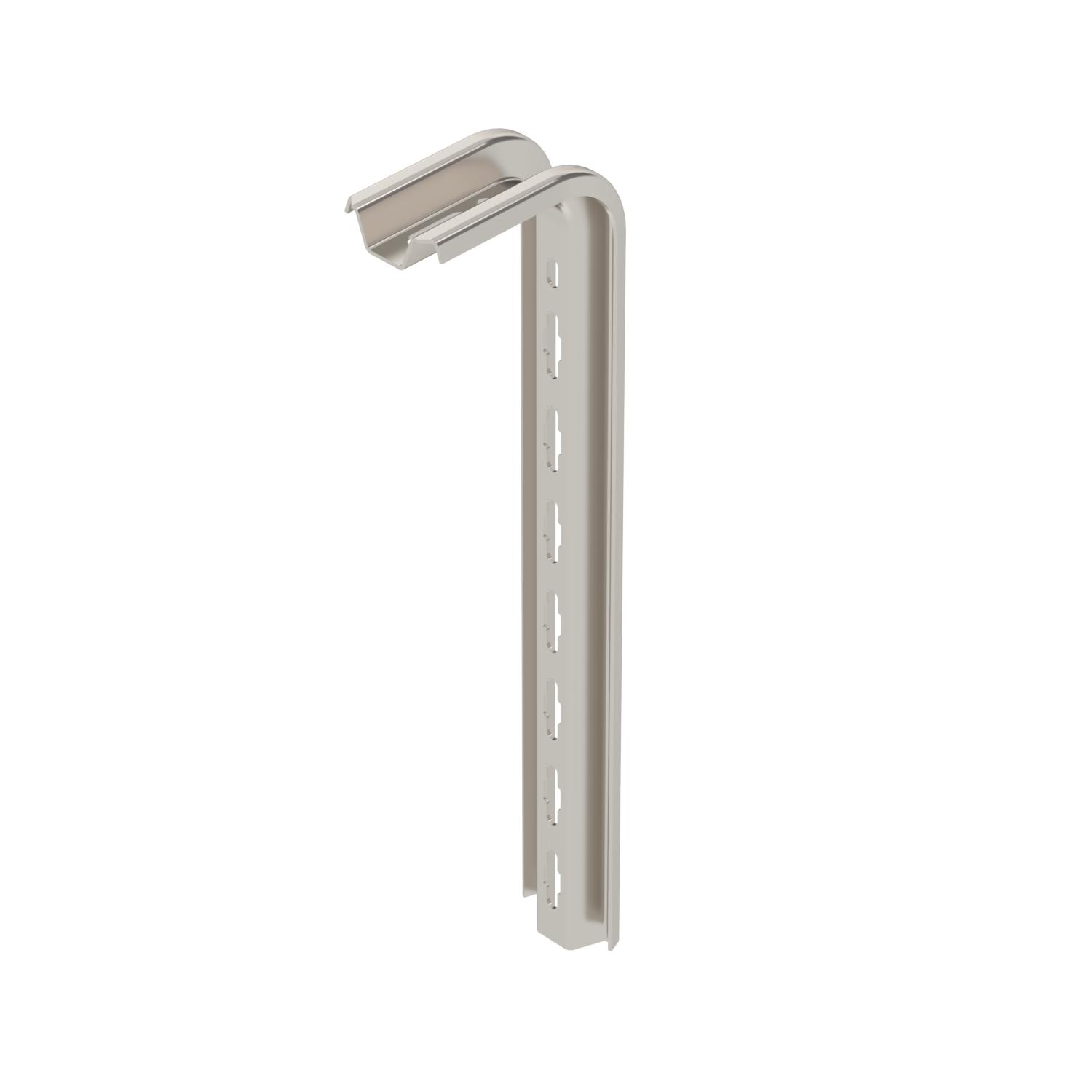

TP вертикален носач V2A
Кат. № 6364848 | Електронен артикулен номер (EAN) 4012195617730
- Описание на продукта
-
Описание на продуктаTP- носач.за закрепване към хоризонтални бетонни тавани.
Ако профилът се закрепва на тавана или ако профилът за челно усилване се завинтва насрещно, от съображения за стабилност винаги се използва дистанционер тип DS 4.
Важно: Като конзола да се използва само до дължина 345 mm.
-
- Технически данни
-
Технически данни
Изпълнение S-профил Материал Неръждаема стомана, 1.4301 Повърхност без покритие, за допълнителна обработка Продуктова серия TP Series Размери L445mm Съответствие с ROHS да Съхраняване на функционалността не Цвят неръждаема стомана Размери

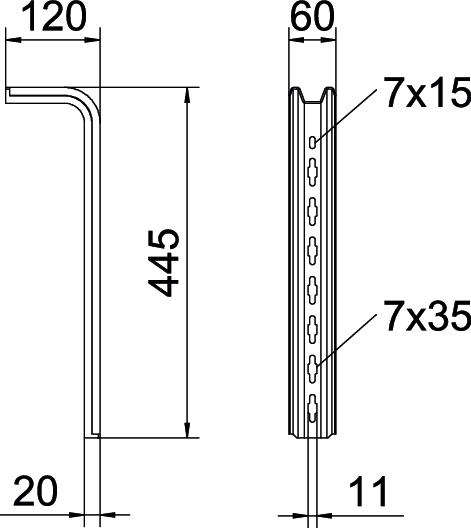

Височина 120 mm Дължина 445 mm Размер L 445 mm Ширина 60 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 3,6238 кг CO2e / 1 брой CO₂ Footprint (GWP) 3,6238 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-21T00:00:00.000+0200 Технически данни
Диаграма на натоварване TP-носач тип TPS
-
Bending of the end of the suspended support at permitted bracket load
-
Permitted bracket load in kN without man load
-
Bracket length in mm
-
Load curves with support lengths in mm
-
- Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Предпазна капачка
TPS KS OR 6364625 10 Брой
Дистанционер V2A
DS 4 A2 6416594 10 Брой
Шестстенен болт M10 A2
SKS 10x90 A2 6418255 20 Брой - Изтегляния
-
